รายละเอียดสินค้า:
|
พลังการให้คะแนน: | 75KW / 1450RPM | การไหลสูงสุดของปั๊มหลัก: | 160 ลิตร / เมตร |
---|---|---|---|
แรงดันปั๊มหลัก: | 300 บาร์ | การเจาะ BQ: | 1000m |
น้ำหนักรวม Rig: | 2100Kg | ปั้มล้าง: | FMC / AW 1122BCD |
สี: | สีเหลือง | ||
แสงสูง: | underground drill rigs,hydraulic drilling rig |
ออกแบบเจาะรูแบบเจาะรูแบบพื้นฐานด้วยการเจาะลึก 1,000 เมตรสำเนาของ Atlas Copco

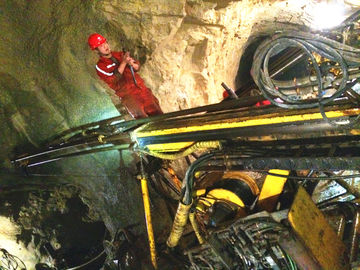

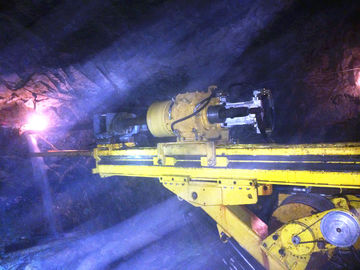

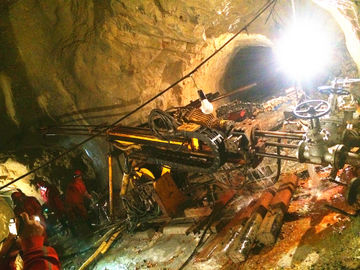

UX1000 เป็นเครื่องเจาะแบบ coring ชนิดใต้ดินสำหรับเจาะรูขนาดกลางถึงลึกซึ่งสามารถเจาะได้ทั้งแบบพื้นผิวและแบบใต้ดิน
พร้อมกับชุดขับเคลื่อนที่ขับเคลื่อนด้วยกระบอกสูบและชุดขับเคลื่อน 75 กิโลวัตต์ (อุปกรณ์เสริมสำหรับ 90 กิโลวัตต์) สว่านนี้ให้แรงดึงสูงการเจาะเจาะได้อย่างรวดเร็วและความเร็วในการเคลื่อนย้ายคันอย่างรวดเร็ว สว่านใช้มอเตอร์ไฟฟ้า (อุปกรณ์เสริมสำหรับเครื่องยนต์ดีเซล) เพื่อขับเคลื่อนระบบไฮโดรลิคบนตัวเครื่อง
หน่วยพลังงาน
หน่วยไฟฟ้ามาตรฐานเป็นแบบไฟฟ้าซึ่งเหมาะสำหรับงานใต้ดินทั่วไป ชุดเครื่องรุ่นดีเซลยังมีให้เลือกใช้ตามความต้องการเฉพาะ
กำลังไฟ ...................................... 75KW / 1450RPM
กระแสปั๊มหลักสูงสุด ....................... 160 ลิตร / เมตร
ปั๊มแรงดันหลัก 300 ...
ปั๊มสูบจ่ายสูงสุด ..................... 40.5 l / m
บริการปั๊มแรงดันสูงสุด .............. 300 บาร์
น้ำหนัก ............................................... 980 กิโลกรัม
LxWxH ............................................... 1845x790x1380 มม
กรอบฟีด
ความยาวของฟีด ........................ 1800mm กระบอกไฮดรอลิก
ความยาวของฟีด ........................ 1800 (มม.)
ความยาวของเฟรมป้อนข้อมูล ............... 2900 (มม.)
ส่วนต่อเสายาว ... ...... 2000 (มม.)
กำลังป้อน ........................... 89 (kN)
กำลังดึง ............................. 89 (kN)
ความเร็วในการป้อนข้อมูล .......................... 0.9 (m / s)
ผู้ถือก้าน
ตัวยึดแท่งจะเปิดขึ้นโดยไฮดรอลิกและปิดแก๊สความดัน ในกรณีที่สูญเสียแรงดันไฮดรอลิกคันชักจะปิดลงทันที สามารถตรวจสอบความดันก๊าซได้อย่างสะดวก
ขนาดแท่งสูงสุด ........................ 89 มม
เจาะ (ไม่มีขากรรไกร) .......... 102 มม
เจาะ (ไม่ครอบคลุม) ... ... 170 มม
แรงยึดแนวแกน ............... 45kN
แรงยึดตามแนวแกน (TC) ...... 90kN
หน่วยหมุน
มอเตอร์ .................... 107cc การควบคุมตัวแปร
การหมุนสูงสุด (รอบต่อนาที) ........... 1400
แรงบิดสูงสุด (Nm) ...... 1275
เส้นผ่านศูนย์กลางด้านในแกนหมุน (มม.) .......................
Chuck (แรงยึดแนวแกน (Kn) ........... 150
รอกสลิง ( กับอุปกรณ์ปรับระดับ WL )
กำลังการผลิต ...................................... 1000 ม., 4.75 มม
ดึง min ....................................... 3600 N (full drum)
ดึงสูงสุด ...................................... 9700 N (trốngเปล่า)
ความเร็วของสายสัญญาณ ............................ 1.8 m / s (empty drum)
ความเร็วสูงสุดของสาย .......................................... 4.8 m / s (เต็มถัง)
ปั้มล้างน้ำ (อุปกรณ์เสริม)
ประเภท ............................................ FMC / AW 1122BCD
อัตราการไหลสูงสุด ............................. 140 ลิตร / เมตร
ความดันสูงสุด ...................... 70 บาร์
เจาะลึกความจุ
BQ ................................................. 960 เมตร
NQ ................................................. 760 เมตร
HQ ................................................. 520 เมตร
น้ำหนักรวม Rig ............................... 2100 กก
การวัดและน้ำหนัก
การทำงาน (มม.) การขนส่ง (มม.)
A 3600 3800
B 2100 2100
C 2700 2700
D 1000 1000
ความได้เปรียบ
