| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | SINOCOREDRILL |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | UN1000 |
| จำนวนสั่งซื้อขั้นต่ำ: | N/A |
|---|---|
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
| ยี่ห้อ: | ซิโนคอร์ดริล | พิมพ์: | UN1000 |
|---|---|---|---|
| กำลังการเจาะ: | BQ1300M; NQ1000M; HQ500M | แอปพลิเคชัน: | การสำรวจแร่ ใต้ดิน อุโมงค์ |
| มอเตอร์ไฟฟ้า/กำลังรอบต่อนาที: | 75kW (1450r/นาที) | แรงบิดสูงสุด: | 1650nm |
| ความเร็วแกนหมุน: | 0-1400รอบ/นาที | มุมเจาะ: | 0-180° ทุกทิศทางในอวกาศ |

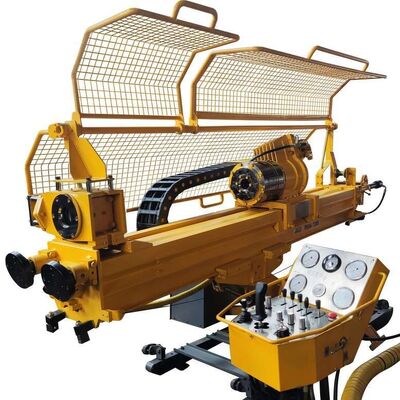

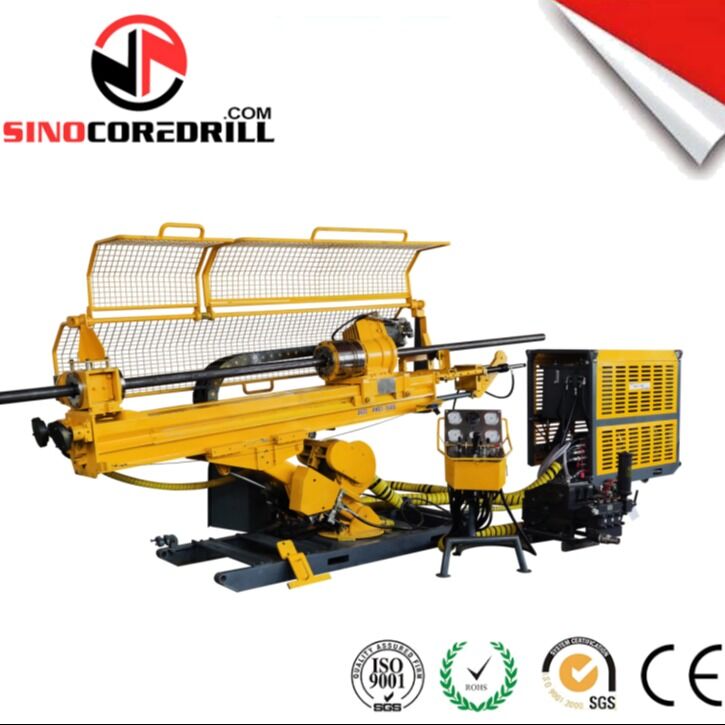

NQ 1000M UN1000 เครื่องเจาะแกนใต้ดิน ด้วยแรงปั่นสูงสุด 1650Nm
UN1000 Tunnel Core Drill Rig ของ SINOCOREDRILL เป็นระบบเจาะไฮดรอลิกที่ทันสมัยและมีความน่าเชื่อถือสูง ที่ถูกออกแบบให้เป็นทางเลือกที่ดีกว่าสําหรับอุปกรณ์เจาะอุโมงค์ที่นําเข้าออกแบบสําหรับอุโมงค์ใต้ดินและการสํารวจพื้นผิว, UN1000 สามารถจัดการกับการใช้งานในการเจาะที่หลากหลาย รวมถึงการสํารวจแกนเจาะ, การเจาะระบายอากาศ, การกําจัดน้ําจากหลุมเจาะ, การดําเนินงานและการสํารวจทางธรณีศาสตร์หลายมุม.
ด้วยเทคโนโลยีควบคุมไฮดรอลิกที่ทันสมัย และการออกแบบที่สะดวกต่อผู้ใช้ UN1000 ช่วยปรับปรุงประสิทธิภาพการเจาะอย่างสําคัญ ลดความเสี่ยงในการใช้งาน และเพิ่มอายุการใช้งานของอุปกรณ์มันเป็นทางเลือกที่เหมาะสมสําหรับผู้รับเหมาที่มองหาพลังงาน, อุปกรณ์การเจาะอุโมงค์ที่ทนทานและมีประหยัด
UN1000 ผสมผสานกับหัวแกร่งและตัวถือไม้ที่สอดคล้องกัน ทําให้การทํางานประสานกันอย่างสมบูรณ์แบบและกําจัดอุบัติเหตุหลุดท่อเจาะที่เกิดจากความผิดพลาดของมนุษย์
มือใช้งานเดียวทําให้ผู้ใช้งานสามารถทํางานได้ง่าย:
การแต่งเส้นใย
การแตกแยกเส้น
การให้อาหารเร็ว
การถอนเร็ว
ระบบนี้มีกลไกลอยอัตโนมัติเพื่อปกป้องเส้นเส้นไม้เจาะในระหว่างการทําและการแตกออก ทําให้ลดต้นทุนการบริโภคไม้เจาะอย่างสําคัญ
เพื่อตอบสนองความต้องการในการเจาะใต้ดินที่แตกต่างกัน UN1000 มี 3 รูปแบบการทํางานที่ประสานงานกัน
โหมดการเจาะ
รูปแบบการให้อาหารไม้
รูปแบบการสกัดไม้
ทั้ง 3 รูปแบบทําให้การร่วมมืออัตโนมัติระหว่างหมุนหัวแรงและตัวถือไม้, ทําให้ประสิทธิภาพการทํางานเพิ่มเป็นสองเท่าและเพิ่มความปลอดภัยในสภาพแวดล้อมอุโมงค์ที่จํากัด
กระบอกไฮดรอลิกหลัก UN1000 ใส่แรงกดทั้งในทิศทางผลักและดึง ทําให้มันเหมาะสําหรับ:
แผ่นดินที่แตกมาก
การกดหิน
การเจาะมุมขึ้นและลง
ความมั่นคงของหลุมเจาะยาว
ไม่เหมือนกับเครื่องเจาะแบบดั้งเดิม ที่พึ่งพาการปรับความดันในทิศทางเดียว UN1000 จะกําจัดวิธีการปรับน้ําหนักที่ซับซ้อนลดภาระการทํางานของผู้ประกอบการและปรับปรุงประสิทธิภาพการก่อสร้าง.
ขนาดขนาดเล็กและโครงสร้างระดับต่ํา ทําให้อุปกรณ์สามารถทํางานอย่างปลอดภัยในอุโมงค์แคบในขณะที่ยังคงแรงหมุนการเจาะสูงและความมั่นคง
ป้องกันอุบัติเหตุในท่อเจาะ และเพิ่มความปลอดภัยในการใช้งาน
ลดความต้องการการฝึกอบรมผู้ใช้งานอย่างมาก และรับประกันผลงานที่คงที่
ซิลินเดอร์ไฮดรอลิกดับเบอร์ออกให้:
แรงดึง/ผลักเท่ากัน
การสั่นสะเทือนที่ลดลง
อายุการใช้งานของหมึกที่ยาวนานกว่า
ค่ารักษาที่ต่ํากว่า
ตัวถือสปริงไนโตรเจนมีอายุการใช้งานสูงสุด 1 ปี000วงจร 1000 ครั้ง ลดต้นทุนการบริการและรับประกันผลงานที่น่าเชื่อถือได้ในระยะยาว
การออกแบบหักขนาดใหญ่
กล่องเกียร์ปิดเต็ม
มือจับเจาะหลายมุม
ยอมรับไม้เจาะซีรีส์ B, N, H ที่มีสลิปเปลี่ยนเร็ว
อุปกรณ์พร้อมกับเครือข่ายความปลอดภัยทางกล การป้องกันทางอิเล็กทรอนิกส์หลายอย่าง และการวางแผนการควบคุมแบบ ergonomic เพื่อรับประกันความปลอดภัยของผู้ใช้งานระหว่างการก่อสร้างใต้ดิน
ปริมาตรการจําแนก:
| B ความสามารถในการเจาะ | 1300 เมตรลง / 1300 เมตรแนวราบ / 800 เมตรขึ้น |
| N ความสามารถในการเจาะ | 1000 เมตรลง / 1000 เมตรแนวราบ / 500 เมตรขึ้น |
| H ความสามารถในการเจาะ | 500 เมตรลง / 500 เมตรแนวราบ / 300 เมตรขึ้น |
| มุมการเจาะ | 0-180° ทุกทิศทางในอวกาศ |
| พลังงานของมอเตอร์ไฟฟ้า / RPM | 75kW (1450r/min) |
| ความไหลของปั๊มหลักสูงสุด | 145 ลิตร/นาที |
| ความดันสูงสุดของปั๊มหลัก | 30MPa |
| ปั๊มบริการ ความไหลสูงสุด | 65L/นาที |
| ความดันสูงสุดของปั๊มบริการ | 24MPa |
| ความยาวของอาหาร | 1.8m |
| ความเร็วในการให้อาหาร | 0.8m/s |
| พลังอาหาร | 108kN |
| แรงดึง | 108kN |
| โหมดการขับรถ | มอเตอร์ไฟฟ้า |
| กว้างของหลุมสปินด์ | 93 มม. |
| ความเร็วของสปินด์ | 0-1400r/min |
| ทอร์คแม็กซ์ | 1650Nm |
| พลังยกลินช์ | 12kN (ไม่มีภาระ) / 4kN (ภาระเต็ม) |
| ความจุของเชือก | 1300 เมตร |
| ความเร็วของสาย | 250m/min (แรงเต็ม) / 90m/min (ไม่มีแรง) |
| กว้างสาย | 5 มม |
| ความแตกต่างความดันการทํางานของ winch | 20MPa |
| ประเภทตัวถือไม้ | ซิลินเดอร์ไนโตรเจน |
| ตัวถือไม้ ขนาดกว้างของรูสูงสุด | 170 (ไม่ปิด) |
| พลังการยึดแกน | 118kN |
| ความดันสูงสุดของปั๊มดิน | 10MPa |
| ปั๊มปลา | 160 ลิตร/นาที |
| ขนาดของเครื่องเจาะ (L × W × H) | 3800 × 980 × 1890 มม |
| ขนาดหน่วยพลังงาน (L × W × H) | 2080 × 1100 × 1660 มม. |
| ขนาดของหน่วยควบคุม (L × W × H) | 420 × 700 × 1100 มม. |
| น้ําหนักส่วนใหญ่ของเครื่องเจาะ | 1900kg |
| น้ําหนักหน่วยพลังงาน | 1100 กิโลกรัม |
| น้ําหนักของหน่วยควบคุม | 80 กิโลกรัม |
เปลี่ยนเครื่องเจาะอุโมงค์ที่นําเข้าที่มีประสิทธิภาพเท่ากันหรือสูงกว่า
ความน่าเชื่อถือสูงและค่ารักษาที่ต่ํา
ออกแบบโดยเฉพาะสําหรับอุโมงค์แคบและสภาพภูมิศาสตร์ที่ยากลําบาก
การปรับปรุงความปลอดภัยผ่านระบบป้องกันกลและไฮดรอลิก
การสนับสนุนหลังการขายอย่างครบถ้วน อะไหล่แท้ และบริการทั่วโลก
