Cummins 6CTA 1300m HQ (89 มม.) แท่นขุดเจาะไฮดรอลิคขนาดใหญ่ HYDX-6

Cummins 6CTA 1300m HQ (89 มม.) แท่นขุดเจาะไฮดรอลิคขนาดใหญ่ HYDX-6
Cummins 6CTA 1300m HQ (89 มม.) แท่นขุดเจาะไฮดรอลิคขนาดใหญ่ HYDX-6 Cummins 6CTA 1300m HQ (89 มม.) แท่นขุดเจาะไฮดรอลิคขนาดใหญ่ HYDX-6

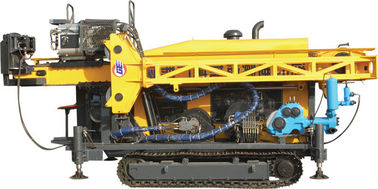

ภาพใหญ่ :  Cummins 6CTA 1300m HQ (89 มม.) แท่นขุดเจาะไฮดรอลิคขนาดใหญ่ HYDX-6

รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: SINOCOREDRILL
ได้รับการรับรอง: CE ISO9001
หมายเลขรุ่น: HYDX-6
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: N/A
รายละเอียดการบรรจุ: แพ็คเกจจัดส่งทะเล
เวลาการส่งมอบ: 30 วัน
เงื่อนไขการชำระเงิน: T/T, L/C
สามารถในการผลิต: ขึ้นอยู่กับคำสั่งซื้อโดยละเอียด

Cummins 6CTA 1300m HQ (89 มม.) แท่นขุดเจาะไฮดรอลิคขนาดใหญ่ HYDX-6

ลักษณะ
ชนิด: แท่นขุดเจาะไฮดรอลิคไดมอนด์ไฮดรอลิครุ่น HYDX-6 อำนาจ: 179KW
รุ่น: คอมพ์ 6CTA8.3-C240 ความเร็ว: 2200 รอบต่อนาที
BQ: 2000m NQ: 1800m
กองบัญชาการ: 1300m PQ: 1000m
น้ำหนัก: 14500kg Dimessions: 6250 * 2220 * 2500mm
แสงสูง:

เครื่องเจาะแบบไฮดรอลิค

,

core drill rigs

Cummins 6CTA 1300m HQ (89 มม.) แท่นขุดเจาะไฮดรอลิคขนาดใหญ่ HYDX-6

I. บทนำทั่วไป

เป็นแท่นขุดเจาะแบบใหม่ที่พัฒนาขึ้นใหม่บนพื้นฐานของเทคนิคขั้นสูงในโลก HYDX-6 มีสมรรถนะในการออกแบบที่ยอดเยี่ยมสมรรถนะการทำงานที่ง่ายและสะดวกสำหรับการบำรุงรักษา
เครื่องไฮดรอลิคไฮดรอลิคแกนไฮดรอลิครุ่น HYDX-6 สามารถใช้กับการเจาะแบบเอียงและแนวตั้งได้ เป็นแท่นขุดเจาะที่มีการติดตั้งเพชรและการขุดเจาะโลหะผสมของคาร์ไบด์สามารถนำมาใช้ในด้านธรณีวิทยาโลหะการทำเหมืองถ่านหินอุตสาหกรรมนิวเคลียร์และการวัดอุทกวิทยา เป็นเครื่องเจาะแบบจีนที่โดดเด่นสำหรับการเจาะ BQ, NQ, HQ และ PQ

คุณสมบัติหลักของแท่นขุดเจาะ :


แท่นขุดเจาะไฮดรอลิคแท่นขุดเจาะมีระบบขับเคลื่อนไฮดรอลิก มันเป็นเจ้าของโครงสร้างสั้น ๆ แต่ขั้นสูงที่มีหัวไฟขับเคลื่อนโดยมอเตอร์ตัวแปรและความเร็วในการปรับ 2 เกียร์ ด้วยกระบอกสูบน้ำมันที่ทำงานด้วยโซ่ที่สามารถเปลี่ยนความเร็วได้ประสิทธิภาพการทำงานของมันมีเสถียรภาพและเชื่อถือได้ เสาสามารถปรับได้ตั้งแต่ 0 °ถึง 90 °เพื่อให้แน่ใจว่ามีมุมเจาะรูที่เหมาะสม ศูนย์แรงโน้มถ่วงต่ำของแท่นขุดเจาะให้การทำงานที่มั่นคง อุปกรณ์ไฮดรอลิคหลักของเพชรนี้ช่วยให้ผู้ประกอบการมีสภาพแวดล้อมการทำงานที่สะดวกสบายและมีมุมมองที่กว้าง ในระยะสั้นอุปกรณ์ไฮดรอลิกหลักของเพชรมีโครงร่างที่สวยงามและแสดงแนวคิดการออกแบบที่เน้นผู้คน
(1) คุณภาพที่เชื่อถือได้ไฮดรอลิกแกนหลัก Rig
ส่วนประกอบหลักและอุปกรณ์เสริมรวมทั้งเครื่องยนต์เครื่องยนต์ดีเซลปั๊มไฮดรอลิเกียร์ลดเกียร์และวาล์วคีย์บางและอุปกรณ์เสริมไฮโดรลิคเป็นผลิตภัณฑ์ทั้งหมดที่มีแบรนด์ที่รู้จักกันดี
(2) ประสิทธิภาพสูง
แรงบิดขนาดใหญ่แรงขับเคลื่อนที่มีประสิทธิภาพการออกแบบที่สมเหตุสมผลและเป็นประโยชน์โหมดการควบคุมขั้นสูงและแท่นเจาะขนาด 6 เมตร (19.7 ฟุต) รับประกันประสิทธิภาพการทำงานที่สูงของแท่นขุดเจาะ
(3) การคุ้มครองสิ่งแวดล้อม
เครื่องยนต์ดีเซลถูกออกแบบมาอย่างมืออาชีพเพื่อลดเสียงรบกวนและสิ่งปนเปื้อนอื่น ๆ (เสียงไม่สามารถเกิน 72 ดีบุก) ซึ่งจะทำให้อุปกรณ์ที่เหมาะสมในการใช้งานในเขตเมือง
(4) แกนหลักในการประหยัดพลังงานของเพชร
เทคนิคการควบคุมการโหลด - เซ็นเซอร์ขั้นสูงช่วยให้แกนหลักของไฮดรอลิกสามารถลดการใช้กำลังขับและการปล่อยความร้อนได้ในระดับต่ำสุด
HYDX-6 มีรูปลักษณ์ภายนอกที่โดดเด่นโครงสร้างอัดกระชับฟังก์ชั่นที่น่าเชื่อถือและระบบปฏิบัติการที่ยืดหยุ่น ปัจจัยทั้งหมดเหล่านี้ได้ทำให้เลือกเป็นผลิตภัณฑ์ที่ดีที่สุดในตลาดทั้งในและต่างประเทศ

ครั้งที่สอง พารามิเตอร์สมรรถนะหลักของ HYDX-6


ตัวเลขในตารางเหล่านี้ได้รับการคำนวณขึ้นอยู่กับประสบการณ์ในสนามและอาจคาดได้อย่างสมเหตุสมผล กำลังการขุดเจาะที่เกิดขึ้นจริงจะขึ้นอยู่กับเครื่องมือและเงื่อนไขในการถือครองเทคนิคการขุดเจาะและอุปกรณ์ที่ใช้

เครื่องยนต์ดีเซล แบบ คัมมินส์ 6CTA (เทอร์โบชาร์จและระบายน้ำเย็น)
การกำจัด 8.3 ลิตร (2.19 แกลลอนสหรัฐฯ)
อำนาจ 178 กิโลวัตต์ (240 ชั่วโมง)
RPM ที่ได้รับการจัดอันดับ (การตั้งค่าจากโรงงาน) 2200rpm
ความสามารถในการขุดเจาะ BQ แกนไฮดรอลิกเพชรแกน 2000 ม. (6560 ฟุต)
NQ 1600 ม. (5248 ฟุต)
กองบัญชาการ 1300 ม. (4264 ฟุต)
PQ ไฮดรอลิกเพชรแกน Rig 1000 เมตร (3280 ฟุต)
มอเตอร์หมุน มอเตอร์ไฮดรอลิกคู่และตัวทำกลับได้: SAUER-DANFOSS
RPM สองกะ / ก้าวเปลี่ยน 0-1100 รอบต่อนาที
อัตราส่วนของเส้นลวดไฮดรอลิคแกน 1 8.776: 1 2 2.716: 1
ที่เปิดหัว ทางเลื่อนด้วยไดรฟ์ไฮดรอลิค
เจาะหัว หัวจับไฮดรอลิค (PQ) เปิดด้วยระบบไฮดรอลิค, สปริงหนีบสปริงโดยปกติจะมีกำลังการยึดตามแนวแกน C อยู่ที่ 222 400 N
แม็กซ์ แรงบิด 6400 N · m (4717 lbf · ft)
ถือเส้นผ่านศูนย์กลาง 121 มม. (4.76 นิ้ว)
แม็กซ์ กำลังยกของ Spindle 220 kN (49456 lbf)
แม็กซ์ กำลังให้อาหาร 110 kN (24728 lbf)
ปั๊มปฐมภูมิ ปั๊มไฮโดรลิค: Axle Piston ตัวแปรกระจัดกระสาย Triplex ปั๊มสำหรับการขับรถของ rotator, winch โคลนปั๊ม & leveling แจ็ค ด้วยระบบตรวจจับโหลด เครื่องชง: DANFOSS 1 ปั๊ม: 200 ลิตรที่ปั๊ม 31.5MPa ที่ 2: 120 ลิตรที่ปั๊ม 28MPa ที่ 3: 102 LPM ที่ 16MPa
ถังไฮดรอลิค ความจุ 420 ลิตร (111 แกลลอนสหรัฐฯ)
ความเร็วในการยก (สายเดี่ยว) 38-70 นาที / นาที (เปลือยเปล่า)
กำลังการผลิตหลัก กำลังยก (สายเดี่ยว) 120kN (26976 lbf)
ชัก เส้นลวดขนาดเส้นผ่านศูนย์กลาง 22 มม. (0.86 นิ้ว)
ความยาวของลวดเหล็ก 50 เมตร (164 ฟุต)
ความสามารถในการยกรอกสายไฟ กำลังยก (สายเดี่ยว) 15 kN (3372 lbf) (เปลือยเปล่า)
เส้นลวดขนาดเส้นผ่านศูนย์กลาง 6 มม. (0.24 นิ้ว)
ความยาวของลวดเหล็ก 2000 ม. (6560 ฟุต)
เสาสูง 11 เมตร (36 ฟุต)
มุมปรับเสา 0 ° -90 °
มุมในการเจาะของแท่นขุดเจาะเหล็กไฮดรอลิก 45ºปิดแนวนอน 90 องศาลงไป
เสากระโดง การให้อาหารโรคหลอดเลือดสมอง 3800 มม. (150 นิ้ว)
Slipage Stroke 1500 มม. (59 นิ้ว)
ฟีดดึง 22000 กิโลกรัม (48510 ปอนด์)
ฟีดแรงขับ 11000 กิโลกรัม (24255 ปอนด์)
Rod Pull 3 เมตรหรือ 6 เมตร (9.84 ฟุตหรือ 19.68 ฟุต)
ชนิด ปั้มลูกสูบ Triplex Pliping
แบบ BW320
ปั๊มโคลน ลากเส้น 110 มม. (4.3 นิ้ว)
ปริมาณการส่งออก 320,230,165,118 L / min (84.5, 61, 44, 31 แกลลอนต่อนาที)
ความดันจ่าย 4.0, 5.0, 6.0, 8.0 Mpa (580, 725, 870, 1160 psi)
แคลมป์ ขอบเขตการยึด 55.5-117.5 มม. (2.19-4.63 นิ้ว) ผ่านรูФ154mm (6.06 นิ้ว)
น้ำหนัก 14500 กิโลกรัม (31973 ปอนด์)
คนอื่น ๆ ขนาดการขนส่ง (กว้าง x สูง x สูง) 5900 × 2240 × 2500 มม. (232.3 × 88.1 × 98.4 นิ้ว)
ทางขนส่ง เหล็กกล้า Crawler
