Top Drive Rig เครื่องเจาะแบบหมุนพร้อมการหมุนเวียนย้อนกลับ CBM universal Drilling Rig

การเจาะแบบหมุนพร้อมการหมุนเวียนย้อนกลับ CBM universal Drilling Rig TDR -50

แท่นขุดเจาะอเนกประสงค์ TDR -50ช่วยให้ผู้ใช้แต่ละคนสามารถเจาะด้วยวิธีการต่อไปนี้โดยมีเส้นผ่านศูนย์กลางของหลุมเจาะตั้งแต่ 3.5″ ถึง 47″ และเจาะลึกได้ถึง 1,200 เมตร

●การเจาะแบบหมุนพร้อมการหมุนเวียนโดยตรง

●การเจาะแบบหมุนพร้อมการหมุนเวียนแบบย้อนกลับ

●การเจาะแกนแบบเพอร์คัชชัน (ram coring)

●การเจาะแกนสายไฟ

●การเจาะด้วยค้อนลงที่หลุม

●การขุดเจาะฟรี

●การเจาะเบี่ยงเบนทิศทาง

แท่นขุดเจาะ TDR สามารถใช้สำหรับน้ำมันและก๊าซตื้นการระบายก๊าซมีเทนบนเตียงถ่านหินความร้อนใต้พิภพการระเบิดของเหมืองและการใช้งานบ่อน้ำลึกที่มีเส้นผ่านศูนย์กลางขนาดใหญ่นอกจากนี้ยังสามารถใช้สำหรับการปล่อยก๊าซในถ่านหินและการช่วยเหลือ

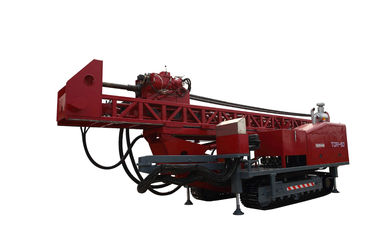

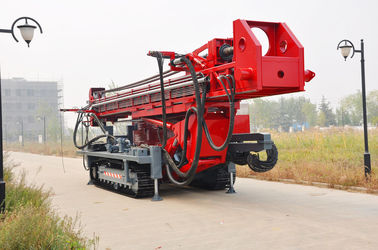

TDR-50 ดอกสว่านไฮดรอลิกมัลติฟังก์ชั่นบนสุด Riก

ข้อมูลจำเพาะโดยละเอียด

1. Unite Engine

เครื่องยนต์ดีเซล 6 สูบแบบอินไลน์ 2 วาล์วเทอร์โบชาร์จเจอร์อินเตอร์คูลหัวถังแยกบล็อกเฟรม;ใช้เทคโนโลยีการฉีดแรงดันสูงเชิงกลสำหรับระบบเชื้อเพลิง

เพลาข้อเหวี่ยงของเครื่องยนต์ดีเซลให้กำลังสำหรับปั๊มไฮดรอลิกผ่านข้อต่อแบบยืดหยุ่น (ผลิตโดย KTR ในเยอรมนี)

รุ่น WD10G330E211 เครื่องยนต์ดีเซล

กำลัง 330 HP (243 Kw) ที่ 2200 RPM

แรงบิดสูงสุด 1250 นิวตันเมตรที่ 1500 รอบต่อนาที

แทนที่ 9.726 L

การใช้เชื้อเพลิงขั้นต่ำ 210g / kw h

2. ระบบไฮดรอลิก

ปั๊มไฮดรอลิกสี่ตัวปั๊มลูกสูบดิสเพลสเมนต์สามตัวแปรและการเคลื่อนที่แบบคงที่หนึ่งตัว

ปั๊มไฮดรอลิกทั้งหมดรวมกันให้กำลังสำหรับแท่นขุดเจาะระบบไฮดรอลิกเป็นวงจรเปิดที่มีวาล์วควบคุมตามสัดส่วนและชุดกรองวงจรทั้งหมดสามารถเปลี่ยนองค์ประกอบตัวกรองได้

การกระจายความร้อนของไฮดรอลิกมาจากการระบายความร้อนด้วยอากาศบังคับปั๊มลูกสูบดิสเพลสเมนต์แปรผันและวาล์วควบคุมตามสัดส่วนของระบบหมุนและให้อาหารได้รับการออกแบบโดยคำนึงถึงภาระ

ซึ่งควบคุมการไหลของปั๊มตามความต้องการสาขาไฮดรอลิกทั้งหมดได้รับการป้องกันโดยวาล์วน้ำล้น

3. Outriggers และ Mast Tilt

Outrigger ทำด้วยท่อเหล็กสี่เหลี่ยมหนักกระบอกสูบทั้งด้านหน้าและด้านหลังเชื่อมต่อกับตัวยึดสว่านมีอุปกรณ์ล็อคทั้งในตำแหน่งการบรรทุกและการเดินทางแต่ละคนสามารถวางตำแหน่งทั้งหมดได้ด้วยตัวเอง

กระบอกสูบของเสากระโดงมีปลายกันชนซึ่งสามารถลดแรงกระแทกเมื่อขึ้นลงและทำให้มีเสถียรภาพมากขึ้นวาล์วควบคุมสามารถเปลี่ยนความเร็วได้ตามต้องการ

4. แผงควบคุม

แผงโค้งสวิงอยู่ทางด้านซ้ายและสามารถหดกลับใต้เสากระโดงเมื่อขนส่ง

แผงควบคุมประกอบด้วยอุปกรณ์และตำแหน่งสว่านทั้งหมดแผงหน้าปัดประกอบด้วย: เครื่องวัดอุณหภูมิน้ำ, เครื่องวัดวามเร็ว, เครื่องวัดความดันน้ำมัน, มาตรวัดความดันของระบบหมุน, ความดัน

มาตรวัดระบบให้อาหาร, มาตรวัดความดันของระบบการขุด, ความดันในการเจาะ, ความดัน

ของผู้ช่วยปั๊ม ฯลฯ

5. เสาเหลื่อม

เสาเหลื่อมให้ระยะการเดินทางและความสูงของหัวเจาะมากขึ้นและ

ลดความยาวของเครื่องจักรหลักในการขนส่งกระบอกเลื่อนช่วยเสากระโดงเรือ

ด้วยระยะการเดินทางสูงถึง 3.65 ม. และทำให้สัมผัสกับพื้นได้อย่างมั่นคงดังนั้น

ลดแรงในการติดตั้งดอกสว่าน

ขยายเต็มที่: 62 ฟุต (18.9 ม.)

หดจนสุด: 39.4 ฟุต (12 ม.)

6. ระบบการให้อาหาร

หัวขับด้านบนขับเคลื่อนด้วยกระบอกไฮดรอลิกและโซ่เมื่อมันสูงขึ้นปลายด้านบนของ

เสาสามารถขยายได้ในอัตราส่วน 1: 2 ความยาวสูงสุดของเฮดยูนิตคือประมาณ 46 ฟุต (14.02 ม.)

ความจุของแรงดึงกลับ 110230 lbf (50,000Kg)

ความจุของแรงดึง 26455 lbf (12000Kg)

สูงสุดดึงความเร็วลง 80m / นาที

เสากระโดงใบเสา 3.65 ม

7. ระบบความปลอดภัย

ระบบไฮดรอลิกของเสามีวาล์วไฮดรอลิกนิรภัยเมื่อมีสิ่งผิดปกติเกิดขึ้น

ด้วยระบบไฮดรอลิกและหน่วยหมุนกำลังเจาะลงจากการควบคุมไฮดรอลิกเพื่อความปลอดภัย

วาล์วจะล็อคเฮดยูนิตจึงป้องกันไม่ให้เจาะลงและหลีกเลี่ยงอุบัติเหตุ

8. วาล์วเจาะขึ้นที่ให้อาหารช้า

ผู้ปฏิบัติงานสามารถควบคุมความดันได้อย่างแม่นยำผ่านการป้อนสว่านช้าๆ

9. หัวขับด้านบน

หัวไดรฟ์ด้านบนเหมาะสำหรับบิต tricone, ค้อน DTH, บิต PDC Dill และบิตเพชรที่ตรงตาม

ความต้องการความเร็วและแรงบิดในการหมุนพิเศษในระหว่างการทำงาน4-shift Gearbox ใช้เดือยเกียร์

ไดรฟ์หล่อลื่นอ่างน้ำมันมอเตอร์ไฮดรอลิกและกระปุกเกียร์สามารถให้ความเร็วสูงมาก

และแรงบิดที่จะปรับ

สามารถปรับมุมของหน่วยหมุนได้ตามต้องการตั้งแต่0º (แนวตั้ง) - 90º

เส้นผ่านศูนย์กลางภายในของแกนแกนก๊อก: 76.2 มม

11. ประแจเลื่อน

แหนบได้รับการออกแบบและผลิตตามมาตรฐาน SY / T5074 และข้อกำหนด API Spec 7K "สำหรับอุปกรณ์ขุดเจาะและซ่อมบำรุง"

ขนาดรัง 3 1/2″ coupling - 8″ ตัว

แรงบิดสูงสุด 100000 Nm

ความเร็วในการหมุน 2.7 - 40 รอบต่อนาที

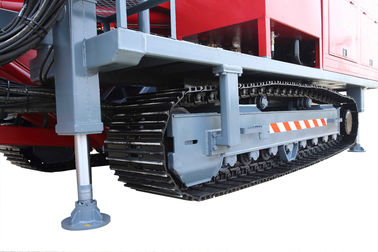

12. การติดตั้ง: Crawler, Undercarriage of Excavator

ความเร็วสูงสุดในการเคลื่อนที่คือ 3 กม. / ชม.

13. จิ๊บบูม

ไดรฟ์และตัวควบคุมไฮดรอลิกรองรับการหมุน180ºรับน้ำหนักได้ 7605 lbf (3450 Kg)

14. ลอยย่อย

ส่วนย่อยลอยทำให้ข้อต่อเคลื่อนที่ได้ในระยะ 3″ (76.2 มม.)

15. กว้าน

เครื่องกว้านที่ขับเคลื่อนด้วยมอเตอร์ไฮดรอลิกที่อยู่ด้านหลังเสากระโดงใช้สำหรับยกเครื่องมือขุดเจาะเช่นแท่งท่อปลอกดอกสว่านและปลอกคอสว่านเป็นต้นการทำงานของเครื่องกว้านไม่ขึ้นกับฟังก์ชันการขุดเจาะอื่น ๆ

ความจุเชือกกว้าน 50 ม

แรงดึงล้อเปล่า 3450 กก

ความเร็วล้อเปล่า 60 ม. / นาที

สายเหล็ก 13 มม., 35 ม

16. สายกว้าน

แท่นขุดเจาะยังติดตั้งเครื่องกว้านแบบเส้นซึ่งใช้สำหรับการขุดเจาะหลักและสนามขุดเจาะอื่น ๆ

ความสามารถในการยกสูงสุด: 1.5 ตัน(กลองเปล่า)

ลวดเหล็ก Dia.: 6 มม

ความจุเชือก: 1500 ม

ความเร็วในการยกสายเดี่ยวคือ 0-280m / นาทีสามารถปรับได้แบบไม่ต้องใช้ขั้นตอนและใช้สำหรับอุปกรณ์ตรวจจับยกและยึด

17. ปั๊มโฟม

ปั๊มโฟมขับเคลื่อนด้วยไฮดรอลิก, แนวนอน, สามเท่า, ปั๊มลูกสูบแบบลูกสูบเดี่ยว

ความจุสูงสุด 75 ลิตร / นาที

แรงดันสูงสุด 6 Mpa

18. น้ำมันหล่อลื่นเครื่องมือ

น้ำมันหล่อลื่นเครื่องมือหล่อลื่นเครื่องมือเจาะสำหรับค้อน DTH

การไหลของน้ำมันหล่อลื่น: 0-12 L / h

การเก็บรักษา: 8 L

19. ระบบไฟฟ้า

เครื่องกำเนิดไฟฟ้าและแป้งที่ขับเคลื่อนด้วยเครื่องยนต์ดีเซลให้กระแสตรง 24 โวลต์สายเคเบิลทั้งหมดได้รับการป้องกันโดยเส้นซีลนอกจากนี้วงจรทั้งหมดยังมีการลัดวงจร

เครื่องกำเนิดไฟฟ้า 24 V DC

แบตเตอรี่แบตเตอรี่ 2 ก้อนเชื่อมต่อกับ 12 V

ไฟหน้า 4 โคมไฟฟลัดไลท์ฮาโลเจน
