รายละเอียดสินค้า:
|
| เกรด: | การขุดเจาะ Anchor Drilling Rig Jet Groutingg | แบบ: | 135D |
|---|---|---|---|
| เส้นผ่านศูนย์กลางรู: | 150 ~ 250 มม | ความลึกของรู: | 140 ~ 100 เมตร |
| เส้นผ่าศูนย์กลางก้าน: | 73/89/102/114 MM | มุมรู: | 0 ~ 90 ° |
| น้ำหนัก: | 6000kg | ขนาด: | 5400X2100x 2000 มม |
| แสงสูง: | เครื่องเจาะแบบไฮดรอลิค,core drill rigs |
||

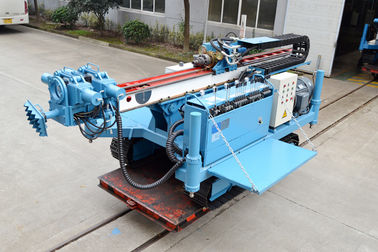

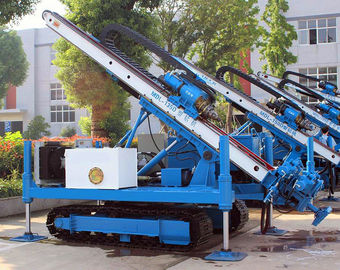

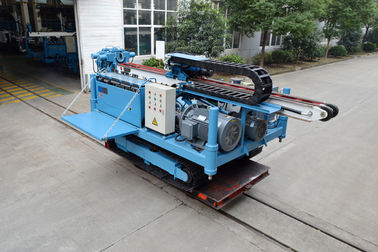

0 ~ 90 °ไฮดรอลิก Crawler Deep เจาะหลุมเจาะหลุมเจาะคอนกรีต
Anchor Drilling Rig เป็นอุปกรณ์ขุดเจาะที่มีประสิทธิภาพสูงสำหรับการจอดทอดสมองาน jet grounting และ dewatering อุปกรณ์เจาะแบบไฮดรอลิกนี้เป็นงานเจาะแบบไฮดรอลิกที่สอดคล้องกับความต้องการของสถานีรถไฟใต้ดินอาคารสูงสนามบินและหลุมฐานรากอื่น ๆ
คุณสมบัติหลัก:
1. เหมาะสำหรับงานก่อสร้างต่อไปนี้
1.1 การยึดเหมาะสำหรับเจาะเจาะและเจาะรูเจาะ
1.2 สเปรย์หมุนได้เหมาะสำหรับน้ำหนักเดียวน้ำหนักสเปรย์คู่สามครั้ง ฯลฯ ด้วยโมดูลที่แตกต่างกันสำหรับน้ำหนักเดียวน้ำหนักคู่หมุนวนสามสเปรย์และสเปรย์
2, แรงบิดและความเร็วในการหมุนสามารถเป็นไปตามความต้องการที่แท้จริงในการดำเนินการในการจัดเรียงที่เหมาะสมกำหนดล่วงหน้าเป็น 3.4 เมตร, ท่อเจาะ 3 เมตร, ท่อสามารถผสมการขุดเจาะสามารถตามการกำหนดรูปแบบที่แตกต่างกัน gyrator แรงบิดที่ตรงกันปรับปรุงการปรับตัว ของแท่นขุดเจาะ
3. มีโครงเครื่องยนต์หมุนได้สูงกระบอกสูบกระบอกสูบขนาดเส้นผ่าศูนย์กลางขนาดใหญ่โครงสไลด์ 0.9 เมตรและอุปกรณ์รองรับการเจาะรูซึ่งทำให้แท่นขุดเจาะเลื่อนและวางตำแหน่งได้สะดวกมากและการเจาะมีเสถียรภาพและเชื่อถือได้
4 พร้อมกับหนีบหนีบเพื่อให้การขนถ่ายท่อเจาะและท่อความเข้มแรงงานที่มีประสิทธิภาพต่ำและมีประสิทธิภาพสูง
5. พัฒนาเครื่องมือขุดเจาะที่สอดคล้องกันซึ่งสามารถตอบสนองการก่อสร้างได้:
5.1 การขุดเจาะแบบสามปีก, ตะกรันตะกอน, เหมาะสำหรับการขุดเจาะด้วยความเร็วสูงในชั้นดินและชั้นทราย
เจาะเจาะอากาศ 5.2 เจาะค้อน, ตะกรันปล่อยอากาศเหมาะสำหรับการก่อสร้างชั้นหินและชั้นหัก
เจาะหลุมเจาะลึกไฮดรอลิก 5.3 รู, การปล่อยสารโคลนเหมาะสำหรับการก่อสร้างน้ำหนักเช่นชั้นบดและชั้นไข่ไก่
5.4 การขุดเจาะท่อ
5.5 เจาะท่อและปลอกผสม
ขอบเขตของการใช้:
(หลุมฝังกลบ) หลุมฝังศพของหลุมฐานรากหลุมกรอกข้อมูลขนาดเล็กการขุดเจาะหลุมพิภพ (ดี) การสืบสวนติดต่อคงที่ (ติดต่อคงที่ของ 5T), การติดต่อแบบไดนามิก ฯลฯ
| แบบ | 135D | 150D | 200D |
| เส้นผ่านศูนย์กลางรู (มม.) | Φ150 ~ Φ250 | Φ150 ~ Φ250 | Φ150 ~ Φ250 |
| ความลึกของหลุม (ม.) | 100-140 | 130-170 | 180-220 |
| เส้นผ่านศูนย์กลางแท่ง (มม. | Φ73หรือΦ89 | Φ73หรือΦ89 | Φ73หรือΦ89 |
| มุมสว่าน (°) | 0-90 | 0-90 | 0-90 |
| ความเร็วโรตารี (r / นาที) | 10/20/25/40/50 / 60/70/100/120/140 | 10/20/30/35/40/60 / 65/70/85/130/170 | 40/45/80/85 / 90/170 |
| แรงบิดหมุน (Nm) | 6800 | 7500 | 10000 |
| โรคหลอดเลือดสมอง (mm) | 3400 | 3400 | 3400 |
| จังหวะการป้อน (มม.) | 65 | 70 | 78 |
| ความเร็วในการยก (m / min) | 0 ~ 1.4 / 7/18/26 | 0 ~ 5/7/23/30 | 0 ~ 1.4 ปรับ / 16/18 |
| ความดัน (KN) | 33 | 36 | 40 |
| ความเร็วความดัน (m / min) | 0 ~ 2.8 / 14/36/80 | 0 ~ 10/14/46/59 | 0 ~ 2.8 ปรับ / 32/35 |
| กำลังอินพุต (KW) | 55 + 18.5 + 2.2 | 55 + 18.5 | 55 + 30 + 2.2 |
| น้ำหนัก (กิโลกรัม) | 6000 | 6000 | 9200 |
| Demenssion การขนส่ง (กว้าง x ยาว×มม.) | 5400 × 2100 × 2000 | 5400 × 2100 × 2000 | 6350 × 2100 × 2250 |
