รายละเอียดสินค้า:
|
| คำอธิบาย: | เครื่องเจาะไฮดรอลิก | รุ่น: | HYDX -4 |
|---|---|---|---|
| ชนิด: | ประเภทรถไถล Type Plaform ชนิดรถพ่วง | อำนาจ: | 145kw |
| Dimession: | 6250 * 2220 * 2500mm | น้ำหนัก: | 12500kg |
| ปั๊มโคลน: | BW250 | ความเร็ว: | 1900rpm |
| แสงสูง: | เจาะหลัก,เจาะแกนหลัก |
||

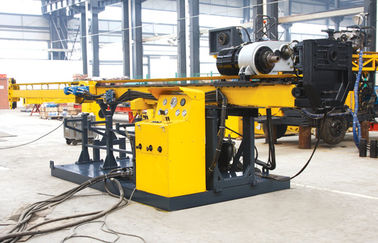

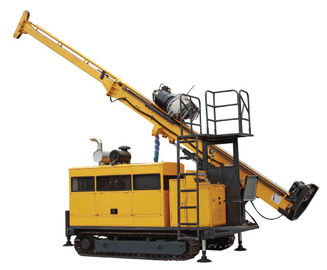

เครื่องเจาะแกนไฮดรอลิกไฮดรอลิกรุ่น Crawler ประเภท Plaform ประเภทตัวอย่าง
ไฮดรอลิกไฮดรอลิกไฮดรอลิกเจาะรูของไฮดรอลิกและโรตเลอร์ไฮดรอลิกได้รับการยอมรับว่าเป็นเทคโนโลยีที่ใช้ในการกัดเส้นลวดซึ่งเป็นอุปกรณ์ที่ใช้ในการตรวจหาแร่แร่ที่มีอยู่ในมณฑลที่พัฒนาแล้วทั่วโลก นอกจากนี้ยังเป็นทิศทางการพัฒนาของเทคนิคการขุดเจาะและอุปกรณ์ขุดเจาะในประเทศจีน
ประเภทของอุปกรณ์เจาะไฮดรอลิกทางธรณีวิทยาสามารถทดแทนผลิตภัณฑ์นำเข้าได้ สามารถประยุกต์ใช้กับการสำรวจและสำรวจธรณีวิทยาโลหะเหมืองถ่านหินปิโตรเลียมก๊าซธรรมชาติน้ำบาดาลและอุตสาหกรรมอื่น ๆ
แท่นขุดเจาะไฮดรอลิกไฮดรอลิก HYDX-4 ติดตั้งชุดขับเคลื่อนมอเตอร์ การให้อาหารและการยกโรเตอร์ถูกขับเคลื่อนด้วยโครงสร้างของกระบอกสูบโดยตรงโดยมีแรงกด 3.5 เมตร (11.5 ฟุต)
การหมุนของแกนหมุนขับเคลื่อนด้วยเครื่องยนต์เพียงตัวเดียว มันมีสี่กะเชิงกลของช่วงของความเร็วและความเร็วสามารถปรับเปลี่ยนไฮดรอลิกับการเปลี่ยนแปลงหอคอย อุปกรณ์เจาะแบบไฮดรอลิกทางธรณีวิทยามีโครงสร้างที่เรียบง่าย
มีน้ำหนักเบาและใช้งานง่ายสำหรับการเปลี่ยนถ่าย เสากระโดงมีหน้าที่ในการเลื่อนและสัมผัสกับพื้น แกนหมุนยกและลดด้วยกระบอกไฮดรอลิก มันอาจจะพับเก็บได้สำหรับการขนส่งและการย้ายถิ่นฐาน รูแกนมีขนาดเส้นผ่านศูนย์กลางใหญ่
ⅱ พารามิเตอร์หลัก
ความจุหลักของปั๊มไฮดรอลิกหลักของความจุหลักของรอกยึดสายรัดอื่น ๆ
| เครื่องยนต์ดีเซลของไฮดรอลิกไฮดรอลิกเจาะ rig rig | แบบ | Cummins 6BTA5.9-C180 (เทอร์โบชาร์จและระบายความร้อนด้วยน้ำเย็น) |
| การกำจัด | 5.9 ลิตร (1.56 แกลลอนสหรัฐฯ) | |
| อำนาจ | 132Kw (180HP) | |
| RPM ที่ได้รับการจัดอันดับ (การตั้งค่าจากโรงงาน) | 2200rpm | |
| กำลังการขุดเจาะของอุปกรณ์ขุดเจาะทางธรณีวิทยาไฮดรอลิค | BQ ไฮดรอลิกหลัก drilling rig | 1000m (3280feet) |
| NQ ไฮดรอลิกหลัก drilling rig | 700 เมตร (2296 ฟุต) | |
| HQ เจาะอุปกรณ์ทางธรณีวิทยา | 500 เมตร (1640 ฟุต) | |
| PQ ไฮดรอลิกทางธรณีวิทยาเจาะ rig | 300 เมตร (984 ฟุต) | |
| มอเตอร์หมุน | เครื่องทำไฮดรอลิคมอเตอร์: SAUER-DANFOSS | |
| RPM | สี่ก้าว / Steeples เปลี่ยน 0-1100 รอบต่อนาที | |
| อัตราส่วน | 1st 14.422: 1 2nd 8.171: 1 3rd 4.519: 1 4th 2.652: 1 | |
| หัวเจาะไฮดรอลิก HYDX-4 rig rig rig | ที่เปิดหัว | สไตล์การหมุน, การใช้งานด้วยตนเอง |
| หัวจับไฮดรอลิค (PQ) | เปิดด้วยระบบไฮดรอลิค, สปริงหนีบสปริงโดยปกติจะมีกำลังการยึดตามแนวแกน C อยู่ที่ 222 400 N | |
| แม็กซ์ เครื่องเจาะแบบไฮดรอลิกทางกลแรงบิด | 3700 N · m (2727 lbf · ft) | |
| ถือเส้นผ่านศูนย์กลาง | 121 มม. (4.76 นิ้ว) | |
| แม็กซ์ กำลังยกของ Spindle | 150 kN (33720 lbf) | |
| แม็กซ์ เพลาไฮดรอลิกสำหรับเจาะน้ำมันไฮดรอลิก | 60 kN (13480 lbf) | |
| ปั้มไฮดรอลิคปั้มปั๊ม Triplex สำหรับการขับขี่ของโรเตอร์เครื่องสูบน้ำโคลนและเครื่องปรับระดับ ด้วยระบบตรวจจับโหลด | เครื่องชง: DANFOSS 1 ปั๊ม: 148 ลิตรที่ปั๊ม 31.5MPa ที่ 2: 120 ลิตรที่ปั๊ม 28MPa ที่ 3: 50 LPM ที่ 16MPa | |
| กำลังการผลิตแกนไฮดรอลิก HYDX-4 | 310 ลิตร (82 แกลลอนสหรัฐฯ) | |
| กำลังยก (สายเดี่ยว) | 57kN (12814 lbf) (เปลือยเปล่า) | |
| ความเร็วในการยก (สายเดี่ยว) | 38-70 นาที / นาที (เปลือยเปล่า) | |
| รอกขุดเจาะทางธรณีวิทยา | เส้นลวดขนาดเส้นผ่านศูนย์กลาง | 18 มม. (0.71 นิ้ว) |
| ความยาวของลวดเหล็ก | 50 เมตร (164 ฟุต) | |
| กำลังยก (สายเดี่ยว) | 1200 กิโลกรัม (2646 ปอนด์) (เปลือยเปล่า) | |
| ความเร็วในการยก (สายเดี่ยว) | 60-90 นาที / นาที (เปลือยเปล่า) | |
| เส้นลวดขนาดเส้นผ่านศูนย์กลาง | 5.3 มม. (0.2 นิ้ว) | |
| ความยาวของลวดเหล็ก | 1000 เมตร (3280 ฟุต) | |
| เสาสูง | 9.6 เมตร (31.49 ฟุต) | |
| มุมปรับเสา | 0 ° -90 ° | |
| มุมการเจาะ | 45ºปิดแนวนอน 90 องศาลงไป | |
| ฟีดดึง | 15000 กิโลกรัม (33075 ปอนด์) | |
| เสากระโดง | ฟีดแรงขับ | 6000 กิโลกรัม (13230 ปอนด์) |
| Rod Pull | 3 เมตรหรือ 6 เมตร (9.84 ฟุตหรือ 19.68 ฟุต) | |
| การให้อาหารโรคหลอดเลือดสมอง | 3500 มม. (137.80 นิ้ว) | |
| Slipage Stroke | 600 มม. (23.62 นิ้ว) | |
| ชนิด | ปั๊มลูกสูบ Triplex Plunger | |
| ปั๊มโคลน | แบบ | BW160 / 10 |
| ลากเส้น | 70 มม. (2.76 นิ้ว) | |
| ความดันจ่าย | 2.5, 4.0, 6.5, 10.0 Mpa (363, 580, 943, 1450 psi) | |
| ขอบเขตการยึด | 55.5-110 มม. (2.19-4.33 นิ้ว) ผ่านรูФ154mm (6.06 นิ้ว) | |
| น้ำหนัก (ชนิดของแพลตฟอร์ม) | 9300 กิโลกรัม (20506 ปอนด์) | |
| คนอื่น ๆ | ขนาด (กว้าง x สูง x สูง) | 5100 × 2200 × 2650mm (200 × 86.6 × 104.3 นิ้ว) |
| ทางขนส่ง | ตีนตะขาบ |
