| สถานที่กำเนิด: | ประเทศจีน |
| ได้รับการรับรอง: | CE ISO9001 |
| หมายเลขรุ่น: | 5C |
| จำนวนสั่งซื้อขั้นต่ำ: | N/A |
|---|---|
| รายละเอียดการบรรจุ: | แพ็คเกจจัดส่งทะเล |
| เวลาการส่งมอบ: | ขึ้นอยู่กับคำสั่งซื้อโดยละเอียด |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | ขึ้นอยู่กับคำสั่งซื้อโดยละเอียด |
| BRQ- สนาม / BQ: | 1500m | NRQ / NQ / NQ2: | 1300M |
|---|---|---|---|
| HRQ / HQ: | 1000M | PHD / PQ: | 680M |
| หน่วยมาตรฐาน Prime Mover: | คัมมิน 6CTA8.3-C195 | กำลังสูงสุด (สูงสุด) ที่ 2,500 รอบต่อนาที: | 145 กิโลวัตต์ |
| การจัดเรต RPM และ RPM: | 4650N.m | น้ำหนัก: | 10000 กก |
| ขนาดการคมนาคม (LxWxH: | 6250 × 2220 × 2730 มม | ||
| เน้น: | เครื่องเจาะแบบไฮดรอลิค,core drill rigs |
||

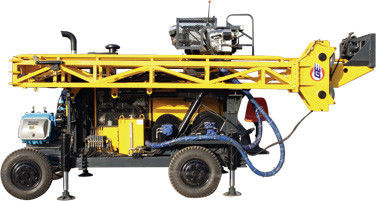

ความลึกของเครื่องเจาะไฮดรอลิกขนาด 1000 เมตรประเภทเครื่องเจาะไฮดรอลิก
เครื่องเจาะแบบไฮดรอลิกรุ่นใหม่ 5C เป็นเครื่องเจาะแบบไฮดรอลิกแบบทั่วไปบนล้อรถพร้อมเทคนิคการอ้างอิงของอุปกรณ์ประเภทเดียวกันที่บ้านและต่างประเทศ สว่านมีการออกแบบที่เหมาะสมและประสิทธิภาพที่เหนือกว่า ใช้งานง่ายและบำรุงรักษา
อุปกรณ์ขุดเจาะใช้การขับขี่แบบไฮดรอลิกแบบยางแบบเต็มรูปแบบดังนั้นจึงเป็นอุปกรณ์เจาะแบบไฮดรอลิกแบบทั่วไปบนล้อรถพ่วง หัวเจาะถูกขับเคลื่อนโดยมอเตอร์แบบตัวแปรด้วยฟังก์ชันของเกียร์แบบเกียร์สองจังหวะการเปลี่ยนแปลงความเร็วแบบไม่มีขั้นบันไดด้วยโครงสร้างขั้นสูงและเรียบง่าย หัวเจาะถูกป้อนและขับเคลื่อนด้วยระบบเชื่อมต่อเพลากลวงและถังน้ำมันกับโซ่ ระบบมีหน้าที่ถ้าแกนลูกสูบของถังน้ำมันเคลื่อนที่ไปตามระยะทางที่กำหนดหัวเจาะจะเคลื่อนที่เป็นสองเท่า เสาสามารถปรับได้ในช่วงของมุม 0 ถึง 90 องศาสำหรับหลุมเจาะที่มีแรงโน้มถ่วงต่ำและเสถียรภาพที่ดีของชุดอุปกรณ์ทั้งหมด แท่นขุดเจาะช่วยให้ผู้ประกอบการมีวิสัยทัศน์ที่ดีและสภาพการทำงานที่กว้างและสะดวกสบาย แท่นขุดเจาะมีลักษณะที่สวยงามในโครงสร้างโดยรวมและส่งเสริมความคิดในการออกแบบของผู้คนที่มุ่งเน้น
(1) ประสิทธิภาพที่เชื่อถือได้
บนพื้นฐานของแนวทางในการซื้ออุปกรณ์เสริมที่สำคัญในระดับสากลเครื่องยนต์ดีเซลปั๊มไฮดรอลิกวาล์วหลักมอเตอร์, reducers โปรแกรมรวบรวมข้อมูลและชิ้นส่วนอะไหล่ไฮดรอลิสำคัญทั้งหมดนำผลิตภัณฑ์แบรนด์ที่มีชื่อเสียงในและต่างประเทศ
(2) เครื่องเจาะไฮดรอลิกที่มีประสิทธิภาพสูงบนล้อรถพ่วง
ด้วยแรงบิดขนาดใหญ่การจัดสรรหน่วยไฟฟ้าที่มีกำลังสูงและการออกแบบโครงสร้างที่เหมาะสมและวิธีการดำเนินการขั้นสูงและความยาวของแท่นเจาะ 6 เมตร (19.7 ฟุต) อุปกรณ์เหล่านี้รับประกันประสิทธิภาพการทำงานและประสิทธิภาพการทำงานของแท่นขุดเจาะสูง
(3) การคุ้มครองสิ่งแวดล้อม
ลดการปล่อยมลพิษของเครื่องยนต์ดีเซลลดเสียงรบกวนที่เป็นมืออาชีพในการออกแบบเครื่องเจาะมีความเหมาะสมสำหรับการใช้งานในเมืองและประสิทธิภาพการทำงาน
(4) เครื่องเจาะไฮดรอลิกแบบประหยัดพลังงานบนล้อรถพ่วง
การใช้เทคนิคการควบคุมความไวโหลดขั้นสูงเครื่องเจาะได้ลดการใช้พลังงานและการสร้างความร้อนลงสู่ระดับต่ำสุด ด้วยโครงร่างที่สง่างามโครงสร้างที่กะทัดรัดประสิทธิภาพที่เชื่อถือได้และการใช้งานได้อย่างง่ายดายจึงถือเป็นอุปกรณ์ที่มีความสำคัญที่จะได้รับการเลือกในแท่นขุดเจาะไฮดรอลิกหลักของตลาดภายในประเทศในปัจจุบัน
1. ปั๊มไฮดรอลิกวาล์วและมอเตอร์หลักได้รับการยอมรับจากแบรนด์ต่างประเทศที่มีชื่อเสียง
2. Batholith แบ่งออกเป็นยางวาด (กับอุปกรณ์เลี้ยว) หรือรางเหล็ก (อุปกรณ์เสริม) ซึ่งติดตั้งอุปกรณ์รองรับไฮดรอลิก
3. เสากระโดงเรือขุดเจาะไฮดรอลิคที่ใช้ไฮดรอลิกยก / ลงซึ่งสามารถพับเก็บได้และขนส่งด้วยฟังก์ชันทัชดาวน์
4. ระบบไฮดรอลิคได้มีการควบคุมความไวโหลดด้วยแพลตฟอร์มการทำงานที่มีตำแหน่งสูงและแพลตฟอร์มการทำงานของช่องระบายอากาศ
5. หัวกัดแกนหมุนแกนป้อนอาหารใช้อุปกรณ์ขับขี่แบบสองจังหวะพร้อมระบบให้อาหารในระยะยาว
6. การหมุนศีรษะเพาเวอร์โดยใช้มอเตอร์ขับเคลื่อนแบบเดี่ยวพร้อมกล่องเกียร์ 2 ระดับและการเปลี่ยนความเร็วแบบไฮดรอลิคแบบ stepless
7. ปากเจาะของแท่นขุดเจาะแกนมีที่ยึดไฮดรอลิกศูนย์กลาง
| เครื่องยนต์ดีเซล | แบบ | Cummins 6CTA8.3-C195 (เทอร์โบชาร์จและระบายความร้อนด้วยน้ำเย็น) |
| การกำจัด | 8.3 ลิตร (2.19 แกลลอนสหรัฐฯ) | |
| อำนาจ | 145kW (195HP) | |
| RPM ที่ได้รับการจัดอันดับ (การตั้งค่าจากโรงงาน) | 2200rpm | |
| ความสามารถในการขุดเจาะ | BQ | 1500 ม. (4920 ฟุต) |
| NQ | 1300 ม. (4264 ฟุต) | |
| กองบัญชาการ | 1000 เมตร (3280 ฟุต) | |
| PQ | 680 เมตร (2230 ฟุต) | |
| เจาะหัว | มอเตอร์หมุน | มอเตอร์ไฮดรอลิกคู่และตัวทำกลับได้: SAUER-DANFOSS |
| RPM | สองกะ / ขั้นตอนการเปลี่ยน 0-1145 รอบต่อนาที | |
| อัตราส่วน | 1 8.776: 1 2 2.716: 1 | |
| ที่เปิดหัว | ทางเลื่อนด้วยไดรฟ์ไฮดรอลิค | |
| หัวจับไฮดรอลิค (PQ) | เปิดด้วยระบบไฮดรอลิค, สปริงหนีบสปริง, ความจุแบริ่งแบบปิดตามปกติ 222 400 N | |
| แม็กซ์ แรงบิด | 4650 N · m (3427 lbf · ft) | |
| ถือเส้นผ่านศูนย์กลาง | 121 มม. (4.76 นิ้ว) | |
| แม็กซ์ กำลังยกของ Spindle | 150 kN (33720 lbf) | |
| แม็กซ์ กำลังให้อาหาร | 75 kN (16860 lbf) | |
| แพคเกจปั๊มหลัก | Axle Piston ตัวแปรกระจัด Triplex ปั๊มสำหรับการขับรถของการหมุนหัวเจาะ, รอกหลักปั๊มโคลนและ Line Winch | เครื่องชง: DANFOSS 1 ปั๊ม: 150 ลิตรที่ปั๊ม 28.5MPa ที่ 2: 120 ลิตรที่ปั๊ม 25MPa ที่ 2: 102 LPM ที่ 25MPa |
| ถังไฮดรอลิค | ความจุ | 420 ลิตร (111 แกลลอนสหรัฐฯ) |
| ความเร็วในการยก (สายเดี่ยว) | 38-70 นาที / นาที (เปลือยเปล่า) | |
| กำลังการผลิตหลัก | กำลังยก (สายเดี่ยว) | 77kN (17310 lbf) |
| ชัก | เส้นลวดขนาดเส้นผ่านศูนย์กลาง | 18 มม. (0.71 นิ้ว) |
| ความยาวของลวดเหล็ก | 50 เมตร (164 ฟุต) | |
| ความเร็วในการยก (สายเดี่ยว) | 164 นาที / นาที (เปลือยเปล่า) | |
| ความจุของสายลวด | กำลังยก (สายเดี่ยว) | 12 kN (2698 lbf) (เปลือยเปล่า) |
| ชัก | เส้นลวดขนาดเส้นผ่านศูนย์กลาง | 6 มม. (0.24 นิ้ว) |
| ความยาวของลวดเหล็ก | 1500 ม. (4920 ฟุต) | |
| เสาสูง | 11 เมตร (36 ฟุต) | |
| มุมปรับเสา | 0 ° -90 ° | |
| มุมการเจาะ | 45 ° -90 ° | |
| เสากระโดง | การให้อาหารโรคหลอดเลือดสมอง | 3800 มม. (150 นิ้ว) |
| Slipage Stroke | 1500 มม. (59 นิ้ว) | |
| ฟีดดึง | 15000 กิโลกรัม (33075 ปอนด์) | |
| ฟีดแรงขับ | 7500 กิโลกรัม (16538 ปอนด์) | |
| Rod Pull | 3 เมตรหรือ 6 เมตร (9.84 ฟุตหรือ 19.68 ฟุต) | |
| ปั๊มเท้าปั๊มโคลน | ชนิด | ปั้มลูกสูบ Triplex Pliping |
| แบบ | BW250 | |
| ลากเส้น | 100 มม. (3.9 นิ้ว) | |
| ปริมาณการส่งออก | 250,145, 90, 52 L / min (66, 38, 24, 14 แกลลอนสหรัฐฯต่อนาที) | |
| ความดันจ่าย | 2.5, 4.5, 6.0, 6.0 Mpa (363, 653, 870, 870 psi) | |
| ขอบเขตการยึด | 55.5-117.5 มม. (2.19-4.63 นิ้ว) ผ่านรูФ154mm (6.06 นิ้ว) | |
| อื่น ๆ | น้ำหนัก | 10000 กิโลกรัม (22050 ปอนด์) |
| ขนาดการทำงาน (กว้าง x สูง x สูง) | 5652 × 2130 × 10200mm (222.5 × 83.9 × 401.6 นิ้ว) | |
| ขนาดการขนส่ง (กว้าง x สูง x สูง) | 5970 × 2130 × 2730mm (235 × 83.9 × 107.5 นิ้ว) | |
| ทางขนส่ง | ประเภทยาง |
