รายละเอียดสินค้า:
|
| แสดง: | ตัวเลือกจอแสดงผล LED และ LCD | ฟังก์ชั่นการป้องกัน: | โอเวอร์โหลด, โอเวอร์โหลด |
|---|---|---|---|
| โหมดการชาร์จ: | PWM,MPPT | ประเภทแบตเตอรี่: | เจล,SLD,FLD,Usr |
| เอาต์พุต USB: | 5V/1A | ||
| แสงสูง: | จอแสดงผล LCD Solar MPPT Controller,จอแสดงผล LCD Solar PWM Controller,คอนโทรลเลอร์ชาร์จพลังงานแสงอาทิตย์มากเกินไป |
||

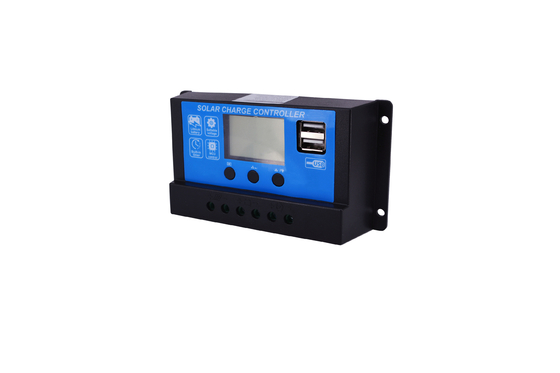

ตัวควบคุมการชาร์จพลังงานแสงอาทิตย์ ตัวควบคุม PWM ตัวควบคุม MPPT ตัวเลือก LED และจอแสดงผล LCD

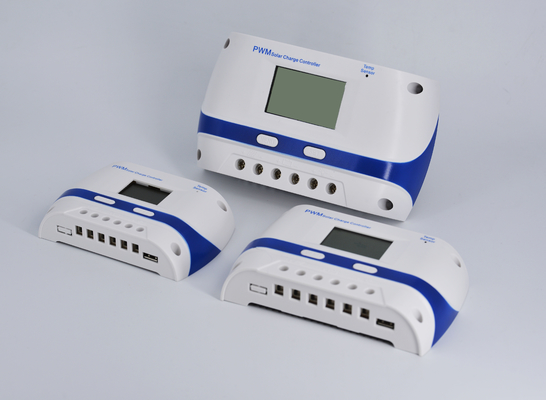

ตัวควบคุมการชาร์จพลังงานแสงอาทิตย์ PWM
คำอธิบาย
ตัวควบคุมการชาร์จพลังงานแสงอาทิตย์ทำงานเป็นสมองของระบบ PV เพื่อประสานการทำงานของแผงโซลาร์เซลล์ แบตเตอรี่ และโหลดสามารถปรับปรุงการใช้แผงโซลาร์เซลล์และปกป้องแบตเตอรี่ได้
คุณสมบัติหลัก
ตัวเลือกการแสดงผล LED และ LCD
ฟังก์ชั่นการป้องกัน เช่น การชาร์จไฟเกิน, โหลดเกิน, การเชื่อมต่อย้อนกลับ
เพิ่มประสิทธิภาพการชาร์จ 3% ถึง 6% เมื่อเทียบกับการชาร์จแบบไม่ใช้ PWM
| แบบอย่าง | SLC-GP2410F | SLC-GP2420F | SLC-GP2430F | SLC-GP2440F | SLC-GP2450F | SLC-GP2460F |
| แรงดัน PV | ≤50V | ≤50V | ≤50V | ≤50V | ≤50V | ≤50V |
| จัดอันดับค่าใช้จ่ายปัจจุบัน | 10A | 20A | 30A | 40A | 50A | 60A |
| จัดอันดับระบบแรงดันไฟฟ้า | 12V/24V อัตโนมัติ | 12V/24V อัตโนมัติ | 12V/24V อัตโนมัติ | 12V/24V อัตโนมัติ | 12V/24V อัตโนมัติ | 12V/24V อัตโนมัติ |
| จัดอันดับการจำหน่ายปัจจุบัน | 10A | 20A | 30A | 40A | 50A | 60A |
| โหมดการชาร์จ | PWM | PWM | PWM | PWM | PWM | PWM |
| แรงดันประจุลอยตัว | 13.8V(13V-15V)×1/×2 | |||||
| แรงดันการดูดซึม | 14.4V(13V-15V)×1/×2 | |||||
| แรงดันไฟฟ้า LVD | 10.7V (10V-14V) ×1 / ×2 | |||||
| แรงดัน LVR | 12.6V (10V-14V) ×1 / ×2 | |||||
| แรงดันไฟฟ้า HVD | 16.0V×1/×2 | |||||
| แรงดันไฟฟ้า HVR | 15.5V×1/×2 | |||||
| โหมดการทำงานสำหรับการโหลด | การควบคุมแสง การควบคุมเวลาและแสง โหมดปกติ | |||||
| แรงดันไฟควบคุมแสง | 5V (1V-10V) ×1 / ×2 | – | ||||
| วงจรชาร์จแรงดันตก | ＜0.3V | ＜0.22V | ||||
| แรงดันตกคร่อมวงจร | ＜0.18V | ＜0.12V | ||||
| ไม่มีการสูญเสียโหลด | ≤12mA (12V), ≤14mA (24V) | |||||
| เอาต์พุต USB | 5V/1A | ไม่มี | ||||
| ประเภทแบตเตอรี่ | เจล,SLD,FLD,Usr | |||||
| การติดตั้งขนาดสายเคเบิล | ≤6mm² | ≤10mm² | ≤16mm² | ≤16mm² | ≤25mm² | ≤25mm² |
| อุณหภูมิในการทำงาน | ﹣10℃ ถึง 50℃ | ﹣20℃ ถึง 50℃ | ||||
| ขนาด (มม.) | 130*75*38 | 140*85*42.5 | 160*95*45 | 196*111*54 | 188*125*48.5 | 188*125*56 |
| น้ำหนัก | 175g | 230g | 327g | 395g | 565g | 715g |
คอนโทรลเลอร์ชาร์จพลังงานแสงอาทิตย์ MPPT Series
คำอธิบาย
ตัวควบคุมการชาร์จพลังงานแสงอาทิตย์ทำงานเป็นสมองของระบบ PV เพื่อประสานการทำงานของแผงโซลาร์เซลล์ แบตเตอรี่ และโหลดสามารถปรับปรุงการใช้แผงโซลาร์เซลล์และปกป้องแบตเตอรี่ได้
คุณสมบัติหลัก
ประสิทธิภาพการติดตามไม่น้อยกว่า 99.5%
ประสิทธิภาพการแลกเปลี่ยนสูงสุดถึง 97%
12Voltage และ 24Voltage สามารถระบุตัวเองได้
ใช้งานร่วมกับแบตเตอรี่ประเภทต่างๆ: เช่น Seal, GEL, Flooded, LiFePO4 และแบตเตอรี่ลิเธียมและอื่นๆ
มีโหมดการสื่อสาร: เช่น Bluetooth, wifi, พอร์ต RS485 พร้อมใช้งานทั้งหมด
โหมดควบคุมโหลดต่างๆ: โหมดทั่วไป, โหมดควบคุมแสง, โหมดเวลาคู่, โหมดการชาร์จบริสุทธิ์
| แบบอย่าง | SLC-MPPT2410E | SLC-MPPT2420E | SLC-MPPT2430E | SLC-MPPT2440E | |||
| แรงดันของระบบ | 12V/24V อัตโนมัติ | ||||||
| ช่วงแรงดันแบตเตอรี่ | 9~23V | ||||||
| กระแสไฟชาร์จสูงสุด | 10A | 20A | 30A | 40A | |||
| แรงดัน PV สูงสุด | 100V | ||||||
| ประเภทแบตเตอรี่ | ผู้ใช้, น้ำท่วม, ประชุมสามัญ, เจล, LIFEPO4, LITHIUM | ||||||
| ปรับสมดุลค่าใช้จ่าย | SLD:14.6V, GEL:null, FLD:14.8V | ||||||
| ค่าการดูดซึม | SLD:14.4V, เจล:14.2V, FLD:14.6V | ||||||
| ค่าลอยตัว | เจล, SLD, FLD:13.8V | ||||||
| การตัดการเชื่อมต่อแรงดันต่ำ | เจล, SLD, FLD:10.8V | ||||||
| การเชื่อมต่อใหม่ด้วยแรงดันไฟต่ำ | เจล, SLD, FLD:12.6V | ||||||
| ไม่มีการใช้โหลด | ≤40mA | ||||||
| ตัดการเชื่อมต่อไฟฟ้าแรงสูง | 16V | ||||||
| ปรับสมดุลเวลาในการชาร์จ | 2 ชั่วโมง | ||||||
| เวลาชาร์จการดูดซึม | 2 ชั่วโมง | ||||||
| แรงดันไฟควบคุมแสง | 5V | ||||||
| การชดเชยอุณหภูมิ | -4mV/เซลล์/˚C | ||||||
| แรงดันตกคร่อมการชาร์จ | ≤0.29V | ||||||
| ปล่อยแรงดันตกคร่อม | ≤0.16V | ||||||
| ช่วงอุณหภูมิหน้าจอ LCD | -20oC~+70oC | ||||||
| อุณหภูมิในการทำงาน | -20oC~+55oC | ||||||
| อุณหภูมิในการจัดเก็บ | -30oC~+80oC | ||||||
| ความชื้น | 0-9% ไม่มีการควบแน่น | ||||||
| สายดิน | การต่อสายดินที่เป็นบวก | ||||||
| โหมดการสื่อสาร | RS485,RJ45 POST | ||||||
