รายละเอียดสินค้า:
|
| พิมพ์: | ดอกสว่านแกนเพชรชุบ | ขนาด: | AQ |
|---|---|---|---|
| ความสูงของมงกุฎ: | 10 มม. 12 มม. 14 มม. 16 มม. 18 มม. สามารถปรับแต่งได้ตามต้องการ | เมทริกซ์: | 0~18 |
| OD: | 1.875" / 47.63 มม. | NS: | 1.062" / 26.97mm |
| คว้านเปลือก: | เส้นผ่านศูนย์กลางภายนอก: 1.89" / 48.01mm | แอปพลิเคชัน: | การขุดเจาะแกนหิน |
| HS: | 820719 | วัสดุ: | เพชรสังเคราะห์ ， โลหะผสม |
| แสงสูง: | AWL ดอกสว่านแกนหิน,ดอกสว่าน Quartzite aq,ดอกสว่านแกนเพชร 47.63 มม. |
||

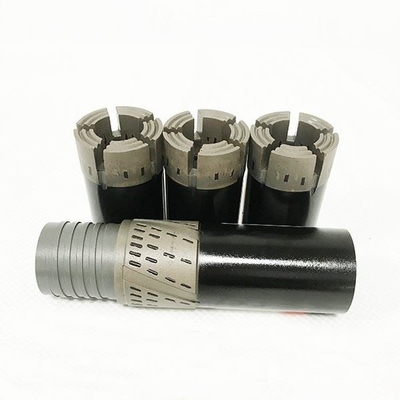

ผงเพชรสังเคราะห์ AQ / AWL 47.63MM Impregnated Diamond Core Drill Bits สำหรับหินแกรนิต, ควอตซ์
หมายเลขรุ่น: ดอกสว่านแบบมีสาย AQ
ความลึกของการเคลือบ: 10 มม. 12 มม. 14 มม. 16 มม. 18 มม. สามารถปรับแต่งได้ตามต้องการ
เส้นผ่านศูนย์กลางภายนอก: 1.875" / 47.63mm
เส้นผ่านศูนย์กลางภายใน: 1.062" / 26.97mm
คว้านเส้นผ่านศูนย์กลางภายนอก: 1.89" / 48.01mm
บิตติดอยู่ที่ส่วนสำคัญที่สุดของแกนบาร์เรลเพื่อใช้ในการขุดเจาะพื้นดินโดยตรง และมีบทบาทสำคัญในหมู่อุปกรณ์ที่ใช้ในการเจาะดอกสว่านมีหลายประเภทและใช้งานตามวัตถุประสงค์ของการขุดเจาะหรือสภาพพื้นดิน และดอกสว่านยังแตกต่างกันในด้านวัสดุ รูปร่าง และประสิทธิภาพอีกด้วย
ดังนั้นจึงเป็นการประหยัดและมีประสิทธิภาพสูงในการเจาะเพื่อใช้ดอกสว่านที่เหมาะสม หลังจากที่เข้าใจคุณลักษณะของแต่ละดอกเจาะครบถ้วนแล้วDiamond Core Bit ใช้สำหรับเจาะหินแข็ง และ Metal Bit มักใช้สำหรับพื้นหรือหินอ่อนโดยทั่วไปแล้ว Impregnated Core Bit จะใช้ในกรณีที่จำเป็น Core ในขณะที่ Non Core Bit จะใช้หากไม่จำเป็นต้องใช้ Core
อย่างไรก็ตาม ประสิทธิภาพการขุดเจาะและความเป็นไปได้ทางเศรษฐกิจจะเพิ่มขึ้น หากใช้ Core Bit ในขณะที่ไม่จำเป็นต้องใช้ Core
คุณสมบัติของ Impregnated Diamond Core Bits
1. เข้าถึงระดับคุณภาพระดับโลก
2. อัตราการเจาะที่ดีเยี่ยม
ที่โขดหินที่แข็งแรงซึ่งถูกปรับให้เข้ากับหินที่แข็งและแข็งเช่นนั้น
3. ยืนหยัดเป็นบริษัทชั้นนำในตลาดภายในประเทศ
4. บิตสามารถผลิตได้หลากหลายขนาดและข้อกำหนดที่จำเป็น
5. ความเร็วในการเจาะของ Impregnated Core Bit นั้นยอดเยี่ยมมากเมื่อเปรียบเทียบกับบริษัทอื่น
6. สินค้าพรีเมี่ยมที่ใช้ผงเพชรสังเคราะห์ ผงโลหะ และก้านคุณภาพสูง
โปรไฟล์มงกุฎ
ฟันปลา/ W Profile
โปรไฟล์มาตรฐานสำหรับบิตชุบส่วนใหญ่ให้ความมั่นคงในการเจาะที่ดีและเหมาะสำหรับการขึ้นรูปต่างๆ
โปรไฟล์แบน
เหมาะสำหรับหินต่างๆ มักใช้ดอกสว่านเคลือบ ปลอกหุ้มรองเท้า รวมทั้งดอกสว่านที่มีเมทริกซ์แข็งมาก
ข้ามโปรไฟล์
ได้รับการออกแบบมาโดยเฉพาะสำหรับการก่อตัวที่มีความแข็งเป็นพิเศษ เช่น หินแกรนิต (ความแข็ง 8-9), ganister, quartzite, หินปูนทราย, cherty เป็นต้น
โปรไฟล์ครึ่งรอบ
แม้แต่การกระจายเพชรที่หน้าดอกกัด เหมาะสำหรับการเจาะหินแข็งปานกลางและหินแข็ง หรือหินแตกและหลวมเล็กน้อย
โปรไฟล์หลายขั้นตอน
ดอกสว่านชุบแข็งแบบหลายขั้นตอนเหมาะสำหรับการก่อตัวอ่อนถึงแข็งปานกลางและการก่อตัวแข็งสลับอ่อน
ข้อมูลจำเพาะ:
| ขนาด | เส้นผ่านศูนย์กลางรูบิต OD | บิต ID แกนเส้นผ่านศูนย์กลาง | คว้านเชลล์ OD | |||
| นิ้ว | MM | นิ้ว | MM | นิ้ว | MM | |
| สว่าน | 1.870/1.880 | 47.50/47.75 | 1.057/1.067 | 26.85/27.10 | 1.885/1.895 | 47.88/48.13 |
| LTK48 | 1.870/1.880 | 47.50/47.75 | 1.384/1.394 | 35.15/35.41 | 1.885/1.895 | 47.88/48.13 |
| BWL | 2.340/2.350 | 59.44/59.69 | 1.428/1.438 | 36.27/36.53 | 2.355/2.365 | 59.82/60.07 |
| BWL3 | 2.340/2.350 | 59.4//59.69 | 1.315/1.325 | 33.40/33.65 | 2.355/2.365 | 59.82/60.07 |
| NWL | 2.960/2.970 | 75.18/75.44 | 1.870/1.880 | 47.50/47.75 | 2.975/2.985 | 75.57/75.82 |
| NWL2 | 2.960/2.970 | 75.18/75.44 | 1.990/2.000 | 50.65/50.80 | 2.975/2.985 | 75.57/75.82 |
| NWL3 | 2.960/2.970 | 75.18/75.44 | 1.770/1.780 | 44.96/45.21 | 2.975/2.985 | 75.57/75.82 |
| NMLC | 2.960/2.970 | 75.00/75.44 | 2.042/2.052 | 51.87/52.12 | 2.975/2.985 | 75.50/75.82 |
| HWL | 3.755/3.770 | 95.38/96.00 | 2.495/2.505 | 63.38/63.63 | 3.775/3.790 | 95.89/96.27 |
| HWL3 | 3.755/3.770 | 95.38/95.57 | 2.401/2.411 | 60.99/61.24 | 3.775/3.790 | 95.89/96.27 |
| PWL | 4.795/4.815 | 121.80/122.30 | 3.340/3.350 | 84.84/85.09 | 4.820/4.835 | 122.43/122.81 |
| PWL3 | 4.795/4.815 | 121.80/122.30 | 3.265/3.275 | 82.93/83.19 | 4.820/4.835 | 122.43/122.81 |
| T2-76 | 2.987/2.997 | 75.87/76.12 | 2.424/2.434 | 61.56/61.82 | 2.999/3.009 | 76.17/76.42 |
| T2-86 | 3.381/3.391 | 85.87/86.12 | 2.818/2.828 | 71.56/71.82 | 3.393/3.403 | 86.17/86.42 |
| T2-101 | 3.970/3.982 | 100.84/101.14 | 3.290/3.300 | 83.56/84.00 | 3.984/3.994 | 101.19/101.44 |
| T6-101 | 3.970/3.982 | 100.84/101.14 | 3.105/3.115 | 78.88/79.13 | 3.984/3.996 | 101.21/101.51 |
| T6-116 | 4.560/4.575 | 115.80/116.18 | 3.657/3.667 | 92.88/93.13 | 4.575/4.590 | 116.21/116.59 |
| T6-131 | 5.150/5.165 | 130.80/131.18 | 4.247/4.257 | 107.88/108.13 | 5.165/5.180 | 131.21/131.59 |
| T6-146 | 5.740/5.755 | 145.80/146.18 | 4.837/4.847 | 122.88/123.13 | 5.757/5.772 | 146.23/146.61 |
| HMLC | 3.858 | 98.00 | 2.500 | 63.50 | 3.878 | 98.50 |
แนวทางการเจาะ
|
ระบบ |
ปริมาณของเหลว |
ความแข็งของหิน
|
การหมุน ความเร็ว (รอบต่อนาที) |
ความเร็วในการเจาะ (นิ้ว/นาที-ซม./นาที) |
ช่วงน้ำหนักบิต | ||||||||||
| gpm | ลิตร/นาที | 200(รอบ/นิ้ว) | 250(รอบ/นิ้ว) | 80(รอบ/ซม.) | 100(รอบ/ซม.) | ปอนด์ | กิโลกรัม | ||||||||
|
BWL |
7.0-9.5 |
27-36 |
ชม | 1000 | 1400 | 5 | 7 | 4 | 5.6 | 12.5 | 17.5 | 10 | 12 | 5000-8000 | 2275-3650 |
| NS | 1000 | 1200 | 5 | 6 | 4 | 4.8 | 12.5 | 15 | 10 | 12 | 3500-6000 | 1600-2725 | |||
| NS | 800 | 1200 | 4 | 6 | 3.2 | 4.8 | 10 | 15 | 8 | 12 | 2500-3500 | 1150-1600 | |||
|
NWL |
9.5-12 |
36-45 |
ชม | 1000 | 1200 | 5 | 6 | 4 | 4.8 | 12.5 | 15 | 10 | 12 | 6000-8000 | 2725-3650 |
| NS | 800 | 1200 | 4 | 6 | 3.2 | 4.8 | 10 | 15 | 8 | 12 | 4000-6000 | 1800-2725 | |||
| NS | 600 | 1000 | 3 | 5 | 2.4 | 4 | 7.5 | 12.5 | 6 | 10 | 2500-3500 | 1150-1600 | |||
|
HWL |
12.0-14.5 |
45-55 |
ชม | 800 | 1000 | 4 | 5 | 3.2 | 4 | 10 | 12.5 | 8 | 10 | 6000-10000 | 2725-4550 |
| NS | 600 | 1000 | 3 | 5 | 2.4 | 4 | 7.5 | 12.5 | 6 | 10 | 4000-8000 | 1800-3650 | |||
| NS | 600 | 800 | 3 | 4 | 2.4 | 3.2 | 7.5 | 10 | 6 | 8 | 3000-6000 | 1350-2725 | |||
|
PWL |
20-30 |
75-110 |
ชม |
400 |
600 |
2 |
3 |
1.6 |
2.4 |
5 |
7.5 |
4 |
6 |
6000-12000 | 2725-5500 |
| NS | 5,000-10,000 | 2275-4550 | |||||||||||||
| NS | 300 | 500 | 1.5 | 2.5 | 1.2 | 2 | 3.75 | 6.25 | 3 | 5 | 4000-8000 | 1800-3650 | |||
