| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | SINOCOREDRILL |
| ได้รับการรับรอง: | ISO9001 ,CE |
| หมายเลขรุ่น: | Cr15 |
| จำนวนสั่งซื้อขั้นต่ำ: | ตกลงกันได้ |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพคเกจการส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 3 เดือน |
| พิมพ์: | แท่นเจาะแกนพื้นผิวไฮดรอลิคแบบเต็ม | แบบอย่าง: | CR15 |
|---|---|---|---|
| เครื่องยนต์: | DCEC QSB6.7 (EU Stage IIIA) 178kw | กำลังการเจาะ: | BQ 2050M NQ 1650M HQ 1350M PQ 950M |
| ขนาดการขนส่ง: | 5980 × 2240 × 2480 มม. | น้ำหนัก: | 10500Kg |
| เน้น: | แท่นขุดเจาะแกนเพชร 1650 เมตร,แท่นขุดเจาะสำรวจ 1650 เมตร,แท่นขุดเจาะแกนเพชร sinocoredrill |
||

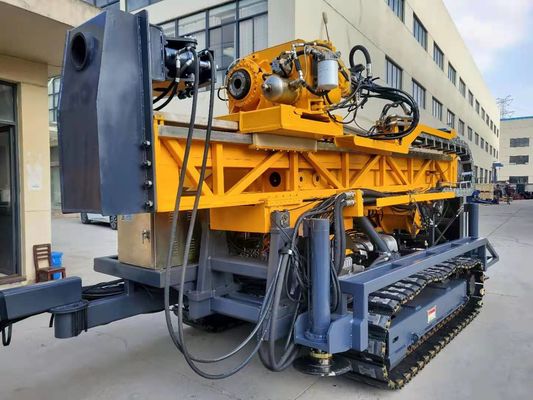

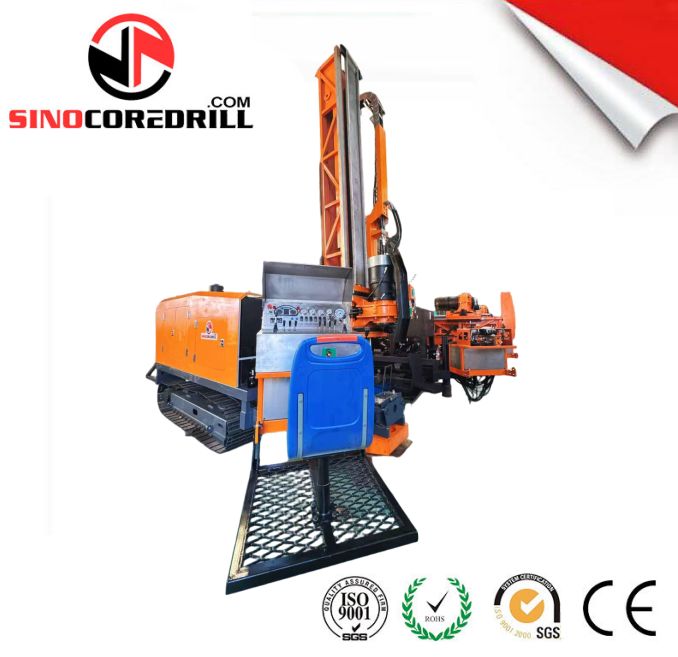

แท่นขุดเจาะแกนเพชรไฮดรอลิกเต็มรูปแบบ 1650 ม. แท่นสำรวจสำหรับโครงการเหมืองถ่านหิน ทองคำ ทองแดง เหล็ก
รุ่นปรับปรุงของ แท่นขุดเจาะไฮดรอลิกเต็มรูปแบบ HYDX-6A
CR15 เป็นอุปกรณ์ขั้นสูงที่ออกแบบและผลิตขึ้นบนพื้นฐานของการวิจัยร่วมกันและประสบการณ์จริงหลายปีของวิศวกรจากออสเตรเลีย เยอรมนี รัสเซีย และจีน แท่นขุดเจาะมีขนาดกะทัดรัด ปรับให้เข้ากับลักษณะเฉพาะของเทคโนโลยีการขุดเจาะ พร้อมด้วยฟังก์ชันที่เป็นประโยชน์และใช้งานได้จริงมากมาย ส่วนประกอบส่วนใหญ่ของแท่นขุดเจาะผลิตโดยผู้นำระดับโลก: ส่วนประกอบไฮดรอลิกผลิตโดยผู้ผลิตที่รู้จักกันดีจากอเมริกาและยุโรป รอก – โดย Rexroth (เยอรมนี) เครื่องยนต์ – โดย DEUTZ (เยอรมนี) การออกแบบอย่างระมัดระวังและการควบคุมคุณภาพอย่างเข้มงวดรับประกันพารามิเตอร์ทางเทคนิคที่ยอดเยี่ยมและความน่าเชื่อถือสูงของแท่นขุดเจาะแกน
แท่นขุดเจาะแกนไฮดรอลิกเต็มรูปแบบ CR15 มีรูปลักษณ์ภายนอกที่โดดเด่น โครงสร้างที่กะทัดรัด ฟังก์ชันที่เชื่อถือได้ และระบบปฏิบัติการที่ยืดหยุ่น องค์ประกอบทั้งหมดนี้ทำให้แท่นขุดเจาะแกนไฮดรอลิกนี้เป็นตัวเลือกที่ดีที่สุดในบรรดาผลิตภัณฑ์เดียวกันทั้งในตลาดภายในประเทศและต่างประเทศ
เครื่องขุดเจาะไฮดรอลิกนี้สามารถนำไปใช้กับการขุดเจาะแบบเอียงและแนวตั้งได้ เป็นแท่นขุดเจาะที่ติดตั้งเพชรและดอกสว่านโลหะผสมคาร์ไบด์ แท่นขุดเจาะไฮดรอลิกเต็มรูปแบบนี้สามารถใช้ในด้านธรณีวิทยา โลหะวิทยา การขุดถ่านหิน อุตสาหกรรมนิวเคลียร์ และการวัดอุทกวิทยา

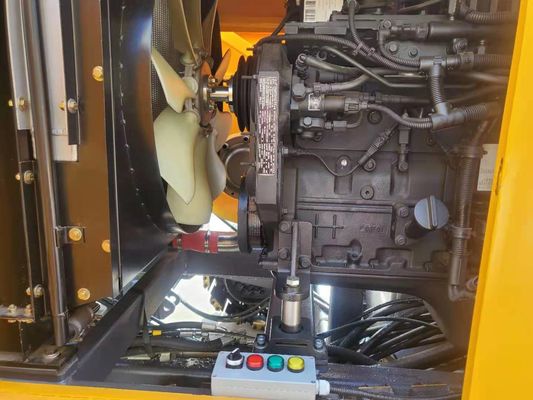

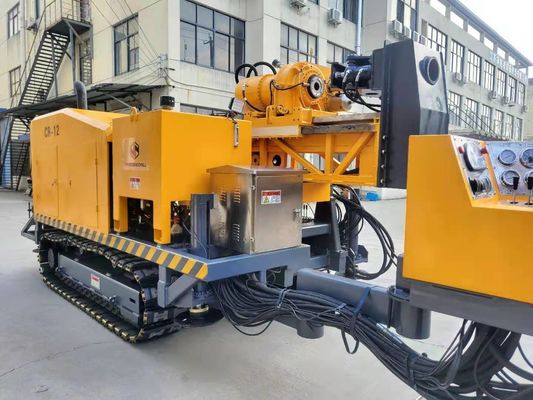

แท่นขุดเจาะแกนติดตั้งบนตีนตะขาบมีความคล่องตัวและมั่นคงในระหว่างการทำงาน ขนาดการขนส่งเป็นไปตามมาตรฐาน แท่นขุดเจาะแกนติดตั้งระบบป้อนกำลังที่มีประสิทธิภาพ รอกสายหลัก และเครื่องยนต์ DEUTZ ทำให้การขุดเจาะมีประสิทธิภาพมากขึ้น เสากล้องส่องทางไกลและแม่แรงปรับระดับไฮดรอลิกทำให้แท่นขุดเจาะใช้งานง่าย แท่นขุดเจาะมีการออกแบบที่ทันสมัยและคุณสมบัติด้านความปลอดภัยที่รอบคอบ
ข้อมูลจำเพาะ:
| รุ่น | รายการ | CR15 | CR20 | CR25 |
| รุ่น | Cummins QSB6.7 (EU Stage IIIA) | Cummins QSLB8.9 (EU Stage IIIA) | Cummins QSZ13-C400-II (EU Stage IIIA) | |
| เครื่องยนต์ดีเซล | การกระจัด | 6.7L | 8.9L | 13L |
| กำลังไฟ | 178kW (240HP) | 242kW (325HP) | 298 kW (400HP) | |
| รอบต่อนาทีที่กำหนด | 2000rpm | 2100rpm | 1900 rpm | |
| BQ | 2050 ม. | 2850 ม. | 3100 ม. | |
| ความสามารถในการขุดเจาะ | NQ | 1650 ม. | 2250 ม. | 2550 ม. |
| HQ | 1350 ม. | 1850 ม. | 2050 ม. | |
| PQ | 950 ม. | 1350 ม. | 1650 ม. | |
| มอเตอร์ไฮดรอลิกสองความเร็ว | มอเตอร์ไฮดรอลิกสองความเร็ว | มอเตอร์ไฮดรอลิกสองความเร็ว | ||
| หัวเจาะ | มอเตอร์หมุน | ผู้ผลิต: Rexroth of Germany | ผู้ผลิต: Rexroth of Germany | ผู้ผลิต: Rexroth of Germany |
| รอบต่อนาที | สามกะ | สามกะ | สามกะ | |
| การเปลี่ยนแปลงแบบไม่ต่อเนื่อง: 0-1250 RPM | การเปลี่ยนแปลงแบบไม่ต่อเนื่อง: 0-1250 RPM | การเปลี่ยนแปลงแบบไม่ต่อเนื่อง: 0-1250 RPM | ||
| อัตราส่วน | 1st 8.2:1 | 1st 8.2:1 | 1st 8.2:1 | |
| 2nd 4.2:1 | 2nd 4.2:1 | 2nd 4.2:1 | ||
| 3nd 1:1 | 3nd 1:1 | 3nd 1:1 | ||
| ทางเลื่อนด้านข้างพร้อมระบบขับเคลื่อนไฮดรอลิก | ทางเลื่อนด้านข้างพร้อมระบบขับเคลื่อนไฮดรอลิก | ทางเลื่อนด้านข้างพร้อมระบบขับเคลื่อนไฮดรอลิก | ||
| Hydraulic Chuck(PQ) | เปิดด้วยระบบไฮดรอลิก, การหนีบสปริงดิสก์, ปกติ C ประเภทปิด | เปิดด้วยระบบไฮดรอลิก, การหนีบสปริงดิสก์, ปกติ C ประเภทปิด | เปิดด้วยระบบไฮดรอลิก, การหนีบสปริงดิสก์, ปกติ C ประเภทปิด | |
| ความสามารถในการยึดตามแนวแกน 243000 N | ความสามารถในการยึดตามแนวแกน 294000 N | ความสามารถในการยึดตามแนวแกน 294000 N | ||
| แรงบิดสูงสุด | 6750 N·m | 7550 N·m | 8750 N·m | |
| เส้นผ่านศูนย์กลางการยึด | 121 มม. | 121 มม. | 121 มม. | |
| ความสามารถในการยกสูงสุดของแกนหมุน | 250 kN | 320 kN | 320 kN | |
| กำลังป้อนสูงสุด | 110 kN | 140 kN | 140 kN | |
| ปั๊มไฮดรอลิก: | ผู้ผลิต: Danfoss of Denmark | ผู้ผลิต: Danfoss of Denmark | ผู้ผลิต: Danfoss of Denmark | |
| ปั๊มหลัก | ปั๊ม Triplex ลูกสูบแบบแปรผันตามแนวแกนสำหรับการขับเคลื่อนโรเตเตอร์ รอกปั๊มโคลน และแม่แรงปรับระดับ | ปั๊มที่ 1: 260LPM ที่ 31.5MPa | ปั๊มที่ 1: 380LPM ที่ 35 MPa | ปั๊มที่ 1: 380LPM ที่ 35 MPa |
| พร้อมระบบตรวจจับโหลด | ปั๊มที่ 2: 130LPM ที่ 31.5MPa | ปั๊มที่ 2: 260LPM ที่ 31.5MPa | ปั๊มที่ 2: 260LPM ที่ 31.5MPa | |
| ปั๊มที่ 3: 130 LPM ที่ 31.5MPa | ปั๊มที่ 3: 130 LPM ที่ 31.5MPa | ปั๊มที่ 3: 130 LPM ที่ 31.5MPa | ||
| ความจุ | 420 ลิตร (111 แกลลอนสหรัฐฯ) | 500 ลิตร (111 แกลลอนสหรัฐฯ) | 500 ลิตร (111 แกลลอนสหรัฐฯ) | |
| ถังไฮดรอลิก | ||||
| ความเร็วในการยก (ลวดเส้นเดียว) | 0-75 ม./นาที (ดรัมเปล่า) | 0-80 ม./นาที (ดรัมเปล่า) | 0-50 ม./นาที (ดรัมเปล่า) | |
| ความจุของรอกหลัก | แรงยก (ลวดเส้นเดียว) | 120 kN | 160 kN | 180 kN |
| เส้นผ่านศูนย์กลางลวดเหล็ก | 22 มม. (0.86 นิ้ว) | 26-28 มม. | 26-30 มม. | |
| ความยาวลวดเหล็ก | 45 ม. | 55 ม. | 55 ม. | |
| แรงยก (ลวดเส้นเดียว) | 15 kN (3372 lbf) (ดรัมเปล่า) | 15 kN (3372 lbf) (ดรัมเปล่า) | 15 kN (3372 lbf) (ดรัมเปล่า) | |
| ความจุของรอกลวด | เส้นผ่านศูนย์กลางลวดเหล็ก | 6 มม. (0.24 นิ้ว) | 6 มม. (0.24 นิ้ว) | 6-8 มม. |
| ความยาวลวดเหล็ก | 2200 ม. | 3200 ม. | 3200 ม. | |
| ความสูงของเสา | 9.5 ม. | 9.5 ม. | 10.5 ม. | |
| เสา | มุมปรับเสา | 0°—90° | 0°—90° | 0°—90° |
| มุมการขุดเจาะ | 45º ออกจากแนวนอนถึง 90º แนวตั้งลง | 45º ออกจากแนวนอนถึง 90º แนวตั้งลง | 45º ออกจากแนวนอนถึง 90º แนวตั้งลง | |
| จังหวะการป้อน | 3700 มม. | 3700 มม. | 3700 มม. | |
| จังหวะการลื่น | 1000 มม. | 1000 มม. | 1000 มม. | |
| แรงดึงป้อน | 25 ตัน | 32 ตัน | 32 ตัน | |
| แรงขับป้อน | 9 ตัน | 14 ตัน | 14 ตัน | |
| แรงดึงก้าน | 3 ม. หรือ 6 ม. (9.84 ฟุต หรือ 19.68 ฟุต) | 3 ม. หรือ 6 ม. (9.84 ฟุต หรือ 19.68 ฟุต) | 3 ม. หรือ 6 ม. (9.84 ฟุต หรือ 19.68 ฟุต) | |
| ประเภท | ||||
| ปั๊มโคลน | ปั๊มลูกสูบแบบลูกสูบ Triplex | ปั๊มลูกสูบแบบลูกสูบ Triplex | ปั๊มลูกสูบแบบลูกสูบ Triplex | |
| รุ่น | BW320 | BW500 | BW 600 | |
| จังหวะ | 110 มม. (4.3 นิ้ว) | 110 มม. (4.3 นิ้ว) | 110 มม. (4.3 นิ้ว) | |
| ปริมาณเอาต์พุต | 320 ลิตร/นาที | 500 ลิตร/นาที | 600 ลิตร/นาที | |
| แรงดันปล่อย | 8.0 Mpa | 8.0 Mpa | 8.0 Mpa | |
| แคลมป์เท้า | ขอบเขตการหนีบ | 55.5-118 มม. | 55.5-118 มม. | 55.5-118 มม. |
| รูทะลุ Ф165mm | รูทะลุ Ф165mm | รูทะลุ Ф165mm | ||
| น้ำหนัก | 10.50 ตัน | 13.50 ตัน | 16.50 ตัน | |
| อื่นๆ | 5980×2240×2480 มม. | 6250×2240×2480 มม. | 6950×2260×2550 มม. | |
| ขนาดการขนส่ง | ||||
| วิธีการขนส่ง | ตีนตะขาบเหล็ก | ตีนตะขาบเหล็ก | ตีนตะขาบเหล็ก |
