รายละเอียดสินค้า:
|
พิมพ์: | แท่นขุดเจาะแนวตั้ง Rig GEAR RACKS TYPE | เครื่องยนต์: | เครื่องยนต์ดีเซล |
---|---|---|---|
ความจุการขุดเจาะ: | φ102 (4 ") / φ127 (5") / φ140 (5 1/2 ") | ประเภทแชสซี: | ตีนตะขาบหรือรถบรรทุกติดตั้ง |
POWER HEAD STROKE: | 13M | เสากระโดง: | 3.2m |
แสงสูง: | แท่นขุดเจาะบนไดรฟ์ 3700 ม.,แท่นขุดเจาะน้ำมันบนไดรฟ์ 3700 ม.,แท่นขุดเจาะบนไดรฟ์ iso9001 |

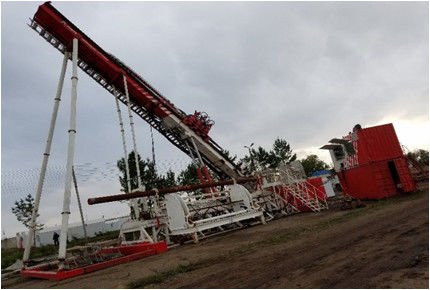

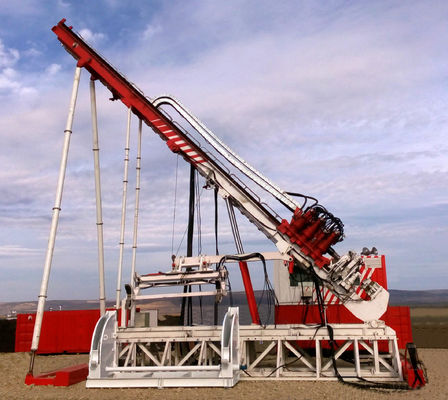

3700m Hydraulic Top Drive แท่นขุดเจาะแนวตั้ง Rig Gear Racks Type สำหรับน้ำมันและก๊าซ
คำอธิบาย:
แท่นขุดเจาะแนวตั้ง TYC ซีรีส์เป็นชนิดใหม่ที่พัฒนาโดยบริษัทของเราบนพื้นฐานของประสบการณ์หลายปีในการผลิตและการผลิตแท่นขุดเจาะแบบไม่มีร่องลึกในการก่อสร้างและกระบวนการผลิตปิโตรเลียมและมีเทนแบบถ่านหินตามลักษณะของแท่นขุดเจาะ การก่อสร้างแหล่งน้ำมันและก๊าซทั้งในและต่างประเทศ
ลักษณะเฉพาะ:
การออกแบบแท่นขุดเจาะมีความสมเหตุสมผล สมบูรณ์ ประสิทธิภาพที่เหนือกว่า (อุปกรณ์ครบชุด: เครื่องยนต์หลัก ห้องควบคุม โรงไฟฟ้า ฯลฯ)
ส่วนใหญ่จะใช้สำหรับการขุดเจาะบ่อน้ำมัน ก๊าซมีเทนจากชั้นถ่านหิน ก๊าซจากชั้นหิน และก๊าซธรรมชาติในหลุมลาดเอียงตรงมีข้อดีของโครงสร้างที่กะทัดรัด การคมนาคมสะดวก ระบบอัตโนมัติระดับสูง และต้นทุนการก่อสร้างต่ำ นอกจากนี้ยังสามารถใช้สำหรับวิศวกรรมการวางท่อใต้ดินแบบไม่มีร่องลึก
คุณสมบัติของเครื่อง:
1. สว่านใช้ไดรฟ์ไฮดรอลิกเต็มรูปแบบ ซึ่งสามารถเป็นประเภทรถบรรทุก แพลตฟอร์ม และประเภทตีนตะขาบ
2, ปีกนกและแร็คดันและดึงระบบการให้อาหาร, การเคลื่อนไหวที่มั่นคงและเชื่อถือได้;
3. เสาสามารถปรับมุมการเจาะได้ในช่วง 12 ° -90 ° และอุปกรณ์เคลื่อนที่ด้านหน้าและด้านหลังนั้นแปลกใหม่และไม่เหมือนใคร
4, ตู้คอนเทนเนอร์พร้อมเครื่องปรับอากาศเย็นและอุ่นเพื่อให้ผู้ปฏิบัติงานมีวิสัยทัศน์ที่ดีและสภาพแวดล้อมการทำงานที่กว้างขวางและสะดวกสบาย
5, สามารถกำหนดค่าด้วยเครนเสริมแบบสุ่ม, การขนถ่ายเครื่องเจาะอัตโนมัติของท่อเจาะ
6. สว่านใช้เทคโนโลยีการควบคุมไฟฟ้าไฮดรอลิกขั้นสูง และเทคโนโลยีการควบคุมแบบรวมของการตรวจจับโหลดแบบปิดและแบบเปิดทำให้การใช้พลังงานและความร้อนของระบบของสว่านลดลงเหลือน้อยที่สุด และเครื่องทั้งหมดมีประสิทธิภาพสูง
ข้อมูลจำเพาะ:
แบบอย่าง | TYC-150 | TYC-245 | TYC-320 | |
ความสามารถในการเจาะ | φ102(4") | 2500m | 3200m | 3700m |
φ127(5") | 2000m | 2500m | 2900m | |
φ140(5 1/2") | 1500m | 2000m | 2400m | |
เครื่องยนต์ | พลัง | 338 กิโลวัตต์ | 440 กิโลวัตต์ (2 ชุด) | 552 กิโลวัตต์ (2 ชุด) |
ความเร็ว | 1900 รอบ/นาที | 2100 รอบ/นาที | 2100 รอบ/นาที | |
พิมพ์ | เครื่องยนต์ดีเซล | เครื่องยนต์ดีเซล | เครื่องยนต์ดีเซล | |
ROTATION | แรงบิด/รอบต่อนาที | 48000Nm 52r / นาที |
60000Nm 50r / นาที |
80000Nm 45r / นาที |
24000 นิวตันเมตร 104 รอบ/นาที |
30000 นิวตันเมตร 100 รอบ/นาที |
40000 นิวตันเมตร 90 รอบ/นาที |
||
ความสามารถในการดึงและแรงขับ | แรงขับ / ความเร็ว | 1500 KN 11 ม./นาที |
2450 KN 9.6 ม./นาที |
3200 KN 10.5 ม./นาที |
แรงขับ / ความเร็ว | 100 KN 23 ม./นาที |
1600 KN 21 ม./นาที |
2000 KN 22 ม./นาที |
|
แรงขับ / ความเร็ว | 500 KN 35 ม./นาที |
750 KN 33 ม./นาที |
900 KN 35 ม./นาที |
|
ความเร็วของแรงขับสัมพันธ์กับน้ำหนักของหัวกำลังเสาของแท่นขุดเจาะและแรงโก่งงอของท่อเจาะ | ||||
ประเภทแชสซี | CRAWLER ติดตั้งแชสซี | 2 กม./ชม | 2.2 กม./ชม | 1.8 กม./ชม |
แชสซีติดรถบรรทุก | 80 กม./ชม | 80 กม./ชม | 80 กม./ชม | |
ระบบหนีบ | แรงบิดในการแต่งหน้า | 60 KNm | 60 KNm | 120 KNm |
แรงบิดของกุญแจมือ | 12 KNm | 12 KNm | 300 KNm | |
ระยะลอยตัว | 500mm | 500mm | 500mm | |
ผ่านไดอะเมเตอร์ | Φ255 | Φ300 | Φ360 | |
หัวไฟ | จังหวะ | 13 นาที | 13 นาที | 13 นาที |
ประเภทการส่ง | แร็คเกียร์ | แร็คเกียร์ | แร็คเกียร์ | |
เส้นผ่าศูนย์กลางน้ำหมุน | Φ75 | Φ89 | Φ102 | |
MAST | ระยะเลื่อน | 3.2M | 3.2M | 3.2M |
การปรับมุม | 10-90 ° | 10-90 ° | 10-90 ° | |
WIRELINE WINCH (อุปกรณ์เสริม ) | ดึงแรง | 1.5 ตัน | 1.5 ตัน | 1.5 ตัน |
ความเร็ว | 200 ม./นาที | 240 ม./นาที | 280 ม./นาที | |
ความจุเชือก | 2000 ล้าน | 2500 ล้าน | 3000 ล้าน | |
เครนเจาะ (ไม่จำเป็น) |
ยกน้ำหนัก | 6.3Tm | 6.3Tm | 6.3Tm |
รัศมีการทำงาน | ||||
ห้องผ่าตัด | น้ำหนัก | 5500 Kg | ||
DIMESION | 6058 มม. × 2600 มม. × 2600 มม | |||
เครื่องหลัก | น้ำหนัก | 35 ตัน | 40 ตัน | 43 ตัน |
DIMESION | 17m*3.1m*3.3m | 17.2m*3.1m*3.3m |
18.5m*3.1m*3.3m |
