โครงสร้างที่กะทัดรัด ระบบปฏิบัติการที่ยืดหยุ่น Hq 1350m Pq 950m แท่นขุดเจาะคว้านพื้นผิวสำรวจ

โครงสร้างที่กะทัดรัด ระบบปฏิบัติการที่ยืดหยุ่น Hq 1350m Pq 950m แท่นขุดเจาะคว้านพื้นผิวสำรวจ

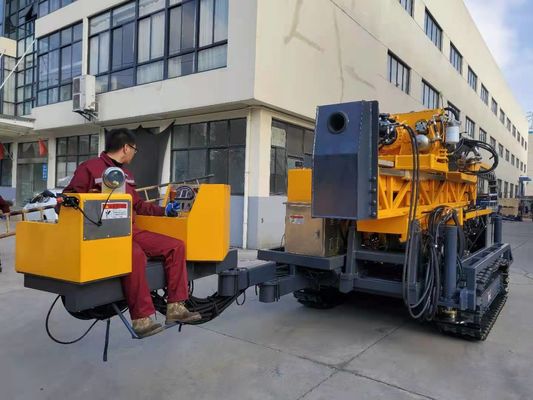

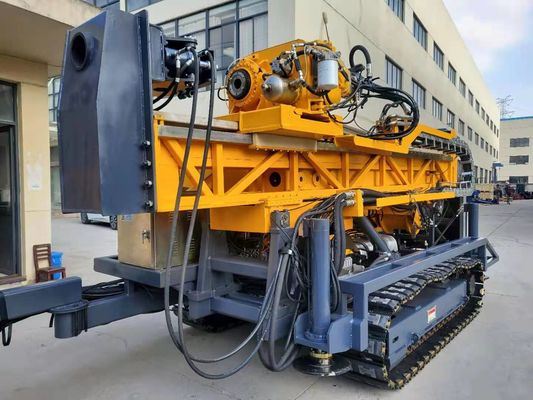

Compacted Structure Flexible Operating System Hq 1350m Pq 950m Exploration Surface Coring Drill Rig
โครงสร้างที่กะทัดรัด ระบบปฏิบัติการที่ยืดหยุ่น Hq 1350m Pq 950m แท่นขุดเจาะคว้านพื้นผิวสำรวจ โครงสร้างที่กะทัดรัด ระบบปฏิบัติการที่ยืดหยุ่น Hq 1350m Pq 950m แท่นขุดเจาะคว้านพื้นผิวสำรวจ โครงสร้างที่กะทัดรัด ระบบปฏิบัติการที่ยืดหยุ่น Hq 1350m Pq 950m แท่นขุดเจาะคว้านพื้นผิวสำรวจ

ภาพใหญ่ :  โครงสร้างที่กะทัดรัด ระบบปฏิบัติการที่ยืดหยุ่น Hq 1350m Pq 950m แท่นขุดเจาะคว้านพื้นผิวสำรวจ

รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: SINOCOREDRILL
ได้รับการรับรอง: ISO9001 ,CE
หมายเลขรุ่น: Cr15
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: ตกลงกันได้
ราคา: Negotiable
รายละเอียดการบรรจุ: แพคเกจการส่งออกมาตรฐาน
เวลาการส่งมอบ: 3 เดือน

โครงสร้างที่กะทัดรัด ระบบปฏิบัติการที่ยืดหยุ่น Hq 1350m Pq 950m แท่นขุดเจาะคว้านพื้นผิวสำรวจ

ลักษณะ
พิมพ์: แท่นเจาะแกนพื้นผิวไฮดรอลิกแบบเต็ม แบบ: Cr15
เครื่องยนต์: Cummins QSB6.7 (EU Stage IIIA) 178kw ความจุการขุดเจาะ: BQ 2050M NQ 1650M HQ 1350M PQ 950M
มิติการขนส่ง: 5980 × 2240 × 2480mm น้ำหนัก: 10500KG
แสงสูง:

แท่นขุดเจาะสำรวจ 1350 ม.

,

แท่นขุดเจาะสำรวจ 950 ม.

,

แท่นขุดเจาะธรณีวิทยาเครื่องยนต์ดีเซลคัมมินส์

โครงสร้างที่กะทัดรัด ระบบปฏิบัติการที่ยืดหยุ่น Hq 1350m Pq 950m แท่นขุดเจาะคว้านพื้นผิวสำรวจ





อัปเดตอุปกรณ์ขั้นสูงของ HYDX-5A





CR series core drill rig เป็นเครื่องเจาะแบบไฮดรอลิกชนิดใหม่ที่ออกแบบและผลิตโดยโรงงานของเราโดยอาศัยประสบการณ์หลายปีในการสำรวจทางธรณีวิทยาและตลาดปัจจุบันและความต้องการของผู้ใช้มากที่สุดเครื่องนี้ใช้สำหรับพื้นที่ราบ เนินสูง ทำงานภายใต้สภาพแวดล้อมที่มีอุณหภูมิสูง พื้นที่เย็นเครื่องหลักใช้ตัวรวบรวมข้อมูลแชสซีที่ขับเคลื่อนด้วยตัวเองกำลังเครื่องยนต์ปั๊มโคลนกว้านและโครงสร้างแบบบูรณาการอื่น ๆ นอกจากนี้ยังสามารถปรับแต่งโครงสร้างรถบรรทุกแพลตฟอร์มได้ส่วนใหญ่จะใช้สำหรับการสำรวจและสำรวจแร่ที่เป็นของแข็งที่เป็นโลหะและอโลหะนอกจากนี้ยังสามารถ ใช้ในการสำรวจธรณีวิทยาทางวิศวกรรมการสำรวจอุทกธรณีวิทยาการลาดตระเวนและการสำรวจแหล่งน้ำมันและก๊าซการขุดบ่อน้ำเป็นต้นแท่นขุดเจาะมีรูปแบบที่เหมาะสม โครงสร้างกะทัดรัด ประสิทธิภาพที่เหนือกว่า ใช้งานง่าย และบำรุงรักษาสะดวกเป็นอุปกรณ์เจาะคว้านในอุดมคติ





1. คุณสมบัติของเครื่อง:



เครื่องใช้ไดรฟ์ไฮดรอลิกเต็มรูปแบบและเดินบนรางเหล็กหัวจ่ายไฟขับเคลื่อนด้วยปั๊มแปรผันและมอเตอร์แปรผัน และเครื่องจักรมีการควบคุมความเร็วแบบไม่มีขั้นบันไดสี่ขั้น พร้อมโครงสร้างขั้นสูงและเรียบง่ายกระบอกสูบถูกป้อนเข้าสู่ระบบโดยตรง การเคลื่อนที่มีความเสถียรและเชื่อถือได้เสาสามารถปรับมุมเปิดในช่วง 0 ° ~ 90°จุดศูนย์ถ่วงของเครื่องทั้งหมดอยู่ในระดับต่ำและมีเสถียรภาพดีให้ผู้ปฏิบัติงานมีลานสายตาที่ดีและสภาพแวดล้อมการทำงานที่กว้างขวางและสะดวกสบายรูปร่างโดยรวมสวยงามและสะท้อนแนวคิดการออกแบบที่เน้นผู้คน



1) ประสิทธิภาพที่เชื่อถือได้

อุปกรณ์เสริมหลักซื้อจากต่างประเทศเครื่องยนต์ดีเซล ปั๊มไฮดรอลิก วาล์วหลัก มอเตอร์ ตัวลดระยะการเดินทาง และอุปกรณ์เสริมไฮดรอลิกที่สำคัญ ล้วนแต่เลือกสรรจากแบรนด์ที่มีชื่อเสียงทั้งในและต่างประเทศ

2) มีประสิทธิภาพสูง

แรงบิดขนาดใหญ่ การกำหนดค่าพลังงานสูง การออกแบบโครงสร้างที่เหมาะสม โหมดการทำงานขั้นสูง และท่อเจาะยาว 6 ม. ช่วยให้มั่นใจได้ถึงการก่อสร้างที่มีประสิทธิภาพของสว่าน

3) การคุ้มครองสิ่งแวดล้อม

การปล่อยเครื่องยนต์ดีเซลเป็นเครื่องยนต์ดีเซลหัวฉีดอิเล็กทรอนิกส์ระดับประเทศที่สาม การปล่อยมลพิษต่ำ การออกแบบการลดเสียงรบกวนแบบมืออาชีพ เพื่อให้การขุดเจาะ RIGS เหมาะสำหรับการก่อสร้างในเมือง

4) การประหยัดพลังงาน

แท่นขุดเจาะใช้เทคโนโลยีการควบคุมที่ไวต่อโหลดขั้นสูงเพื่อลดการใช้พลังงานและความร้อนของระบบให้เหลือน้อยที่สุด



2. สาขาการสมัคร



เครื่องเจาะ CR-15 ส่วนใหญ่จะใช้สำหรับการเจาะรูแบบเอียงและแบบตรง ซึ่งเหมาะสำหรับธรณีวิทยา โลหะวิทยา ถ่านหิน อุตสาหกรรมนิวเคลียร์ อุทกวิทยา และอุตสาหกรรมอื่นๆเป็นอุปกรณ์เจาะหลักสำหรับการเจาะเพชรและโลหะผสมแข็งเป็นหลัก





ส่วนประกอบหลักของเครื่องเจาะ CR-15



ประกอบด้วย 26 ส่วนต่อไปนี้: 1. ฐานของหลุมผลิต 2. กริปเปอร์ของหลุมผลิต 3. หัวจ่ายไฟ 4. ตารางการทำงาน 5. ฐานของหัวจ่ายไฟ 6. กล่องเครื่องมือแบตเตอรี่ 7. ส่วนล่างของเสา 8. ฐานยึดเสา 9. ดันและดึงน้ำมันหลัก กระบอกสูบ 10. กระบอกน้ำมันเลื่อนเสา 11. รอกหลัก 12. ส่วนบนของเสา (เสายืดไสลด์) 14. กลุ่มล้อหน้า 15. ถังน้ำมันไฮดรอลิก 16. รอกสาย 17. กระบอกปรับมุมเสา 18. ถังน้ำมันดีเซล 19. ดีเซล เครื่องยนต์ 20.การประกอบตัวถังหนอนผีเสื้อ 22. กระบอกน้ำมันขา 23.ปั๊มโคลน 24. หม้อน้ำ 25. ระบบไฮดรอลิก 26. ระบบไฟฟ้า







เครื่องยนต์ดีเซล

แบบอย่าง Cummins QSB6.7 (EU Stage IIIA)
การกระจัด 6.7L
พลัง 178kW (240HP)
RPM ที่ได้รับคะแนน 2000 รอบต่อนาที



ความสามารถในการเจาะ

BQ 2050 m
NQ 1650 ม.
HQ 1350 ม.
PQ 950 ม.



หัวสว่าน



มอเตอร์หมุน

มอเตอร์ไฮดรอลิกสองสปีด

ผู้ผลิต: Rexroth แห่งเยอรมนี

RPM

สามกะ

การเปลี่ยนแปลงแบบไม่มีขั้นตอน: 0-1250 RPM

อัตราส่วน

ครั้งที่ 1 8.2:1

ครั้งที่ 2 4.2:1

ครั้งที่ 3 1:1

ที่เปิดหัว



ทางเลื่อนด้านข้างพร้อมระบบขับเคลื่อนไฮดรอลิก



หัวจับไฮดรอลิก (PQ)



เปิดด้วยไฮดรอลิก, แคลมป์สปริงดิสก์, ปกติ C Closed Type

ความจุแกนถือ 243000 N

แม็กซ์แรงบิด 6750 น·m
ถือเส้นผ่านศูนย์กลาง 121 มม.
แม็กซ์กำลังยกของแกนหมุน 250 kN

แม็กซ์กำลังให้อาหาร



110 กิโลนิวตัน



ปั๊มหลัก



ปั๊มไฮโดรลิ:

Axial Piston ตัวแปร displacement ปั๊ม Triplex สำหรับการขับเคลื่อนโรเตอร์ ปั๊มโคลนกว้าน และแม่แรงปรับระดับ

พร้อมระบบตรวจจับน้ำหนักบรรทุก

ผู้ผลิต: Danfoss แห่งเดนมาร์ก

ปั๊มที่ 1:260LPM ที่ 31.5MPa

ปั๊มที่ 2:130LPM ที่ 31.5MPa

ปั๊มที่ 3: 130 LPM ที่ 31.5MPa



คนอื่น

น้ำหนัก 10.50 ตัน

(ยาว × กว้าง × สูง )

ขนาดการขนส่ง

5980×2240×2480mm
ทางขนส่ง เหล็กตีนตะขาบ



โครงสร้างที่กะทัดรัด ระบบปฏิบัติการที่ยืดหยุ่น Hq 1350m Pq 950m แท่นขุดเจาะคว้านพื้นผิวสำรวจ 0

โครงสร้างที่กะทัดรัด ระบบปฏิบัติการที่ยืดหยุ่น Hq 1350m Pq 950m แท่นขุดเจาะคว้านพื้นผิวสำรวจ 1

โครงสร้างที่กะทัดรัด ระบบปฏิบัติการที่ยืดหยุ่น Hq 1350m Pq 950m แท่นขุดเจาะคว้านพื้นผิวสำรวจ 2

โครงสร้างที่กะทัดรัด ระบบปฏิบัติการที่ยืดหยุ่น Hq 1350m Pq 950m แท่นขุดเจาะคว้านพื้นผิวสำรวจ 3
