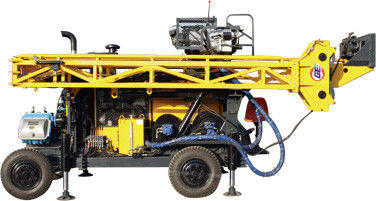

เจาะรูกลึงหลัก, สว่านเจาะแนวตั้ง Rig Hydx-5C

เจาะรูกลึงหลัก, สว่านเจาะแนวตั้ง Rig Hydx-5C
เจาะรูกลึงหลัก, สว่านเจาะแนวตั้ง Rig Hydx-5C เจาะรูกลึงหลัก, สว่านเจาะแนวตั้ง Rig Hydx-5C เจาะรูกลึงหลัก, สว่านเจาะแนวตั้ง Rig Hydx-5C

ภาพใหญ่ :  เจาะรูกลึงหลัก, สว่านเจาะแนวตั้ง Rig Hydx-5C

รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: SINOCOREDRILL
ได้รับการรับรอง: CE
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: N/A
รายละเอียดการบรรจุ: แพ็คเกจจัดส่งทะเล
เวลาการส่งมอบ: ขึ้นอยู่กับคำสั่งซื้อโดยละเอียด
เงื่อนไขการชำระเงิน: T/T
สามารถในการผลิต: ขึ้นอยู่กับคำสั่งซื้อโดยละเอียด

เจาะรูกลึงหลัก, สว่านเจาะแนวตั้ง Rig Hydx-5C

ลักษณะ
แสงสูง:

เครื่องเจาะไฮดรอลิค

,

diamond core drilling

การขุดเจาะเหมืองแร่สว่านเจาะแนวตั้ง Rig Hydx-5C

I. บทนำทั่วไป

1. คุณสมบัติโดยรวมของหน่วย:
แท่นเจาะ HYDX-5C เต็มเจาะไฮดรอลิก Rig adopts เต็มรูปแบบไฮดรอลิกขับทางยางชนิด

หัวเจาะถูกขับเคลื่อนโดยมอเตอร์แบบตัวแปรด้วยฟังก์ชันของเกียร์แบบเกียร์สองจังหวะการเปลี่ยนแปลงความเร็วแบบไม่มีขั้นบันไดด้วยโครงสร้างขั้นสูงและเรียบง่าย

หัวเจาะถูกป้อนและขับเคลื่อนด้วยระบบเชื่อมต่อเพลากลวงและถังน้ำมันกับโซ่ ระบบมีหน้าที่ถ้าแกนลูกสูบของถังน้ำมันเคลื่อนที่ไปตามระยะทางที่กำหนดหัวเจาะจะเคลื่อนที่เป็นสองเท่า

เสาสามารถปรับได้ในช่วงของมุม 0 ถึง 90 องศาสำหรับหลุมเจาะที่มีแรงโน้มถ่วงต่ำและเสถียรภาพที่ดีของชุดอุปกรณ์ทั้งหมด แท่นขุดเจาะช่วยให้ผู้ประกอบการมีวิสัยทัศน์ที่ดีและสภาพการทำงานที่กว้างและสะดวกสบาย แท่นขุดเจาะมีลักษณะที่สวยงามในโครงสร้างโดยรวมและส่งเสริมความคิดในการออกแบบของผู้คนที่มุ่งเน้น

1) ประสิทธิภาพที่เชื่อถือได้
บนพื้นฐานของแนวทางในการซื้ออุปกรณ์เสริมที่สำคัญในระดับสากลเครื่องยนต์ดีเซลปั๊มไฮดรอลิกวาล์วหลักมอเตอร์, reducers โปรแกรมรวบรวมข้อมูลและชิ้นส่วนอะไหล่ไฮดรอลิสำคัญทั้งหมดนำผลิตภัณฑ์แบรนด์ที่มีชื่อเสียงในและต่างประเทศ


2) ประสิทธิภาพสูงด้วยแรงบิดขนาดใหญ่การจัดสรรหน่วยพลังงานที่สูงและการออกแบบโครงสร้างที่เหมาะสมและวิธีการดำเนินการขั้นสูงและความยาวของแท่นเจาะขนาด 6 เมตร (19.7 ฟุต) ทั้งหมดนี้รับประกันประสิทธิภาพในการทำงานและประสิทธิภาพการทำงานของแท่นขุดเจาะ


3) การคุ้มครองสิ่งแวดล้อม
ลดการปล่อยมลพิษของเครื่องยนต์ดีเซลลดเสียงรบกวนจากการออกแบบระดับมืออาชีพเครื่องเจาะมีความเหมาะสมสำหรับการใช้งานในเมืองและประสิทธิภาพการทำงาน


4) การประหยัดพลังงาน
การใช้เทคนิคการควบคุมความไวโหลดขั้นสูงเครื่องเจาะได้ลดการใช้พลังงานและการสร้างความร้อนลงสู่ระดับต่ำสุด
ด้วยโครงร่างที่สง่างามโครงสร้างที่กะทัดรัดประสิทธิภาพที่เชื่อถือได้และการใช้งานได้อย่างง่ายดายจึงถือเป็นอุปกรณ์ที่มีความสำคัญที่จะได้รับการเลือกในแท่นขุดเจาะไฮดรอลิกหลักของตลาดภายในประเทศในปัจจุบัน

2. สาขาวิชา


เครื่องเจาะแบบ HYDX-5C ส่วนใหญ่ใช้สำหรับเจาะรูแบบเอียงและตรง สามารถใช้สำหรับสำรวจและสำรวจแร่ธรณีวิทยาโลหะอุตสาหกรรมถ่านหินอุทกวิทยาอุทกวิทยาและในสาขาอุตสาหกรรมอื่น ๆ เป็นแท่นขุดเจาะหลักโดยใช้เศษเพชรและคาร์ไบด์ส่วนใหญ่
การใช้ที่เหมาะสมและการบำรุงรักษาที่สมเหตุสมผลสามารถรับประกันการทำงานและประสิทธิภาพที่ดีเยี่ยมพร้อมกับอายุการใช้งานที่ยาวนาน

ดังนั้นลูกค้าทุกคนควรปฏิบัติตามคู่มือการใช้งานและบำรุงรักษาอย่างเคร่งครัด
ความสูญเสียทั้งหมดเช่นความเสียหายของอุปกรณ์และการบาดเจ็บส่วนบุคคลและอื่น ๆ จากสาเหตุต่อไปนี้ลูกค้าควรเป็นผู้รับผิดชอบต่อการกระทำของตนเอง
·โปรแกรมใด ๆ นอกเหนือจากที่อธิบายไว้ในคู่มือนี้
·การเปลี่ยนอุปกรณ์ใด ๆ โดยลำพังด้วยตัวเอง การดำเนินงานหรือผลการปฏิบัติงานที่ขัดต่อคำแนะนำและข้อบังคับด้านความปลอดภัยและ / หรือการใช้งานใด ๆ ที่ไม่เป็นไปตามข้อกำหนดของคู่มือ การบำรุงรักษาเครื่องโดยรวมและส่วนประกอบตามข้อกำหนด

ครั้งที่สอง พารามิเตอร์สมรรถนะหลักของ HYDX-5C
ตัวเลขในตารางเหล่านี้ได้รับการคำนวณขึ้นอยู่กับประสบการณ์ในสนามและอาจคาดได้อย่างสมเหตุสมผล กำลังการขุดเจาะที่เกิดขึ้นจริงจะขึ้นอยู่กับเครื่องมือและเงื่อนไขในการถือครองเทคนิคการขุดเจาะและอุปกรณ์ที่ใช้



เครื่องยนต์ดีเซล

แบบ

Cummins 6CTA8.3-C195 (เทอร์โบชาร์จและระบายความร้อนด้วยน้ำเย็น)

การกำจัด

8.3 ลิตร (2.19 แกลลอนสหรัฐฯ)



อำนาจ

145kW (195HP)



RPM ที่ได้รับการจัดอันดับ (การตั้งค่าจากโรงงาน)

2200rpm



BQ

1500 ม. (4920 ฟุต)

ความสามารถในการขุดเจาะ

NQ

1300 ม. (4264 ฟุต)

กองบัญชาการ

1000 เมตร (3280 ฟุต)



PQ

680 เมตร (2230 ฟุต)

เจาะหัว

มอเตอร์หมุน

มอเตอร์ไฮดรอลิกคู่และตัวทำกลับได้: SAUER-DANFOSS

RPM

สองกะ / ขั้นตอนการเปลี่ยน 0-1145 รอบต่อนาที

อัตราส่วน

1 8.776: 1 2 2.716: 1

ที่เปิดหัว

ทางเลื่อนด้วยไดรฟ์ไฮดรอลิค

หัวจับไฮดรอลิค (PQ)

เปิดด้วยระบบไฮดรอลิค, สปริงหนีบสปริง, ความจุแบริ่งแบบปิดตามปกติ 222 400 N





แม็กซ์ แรงบิด

4650 N · m (3427 lbf · ft)

ถือเส้นผ่านศูนย์กลาง

121 มม. (4.76 นิ้ว)

แม็กซ์ กำลังยกของ Spindle

150 kN (33720 lbf)

แม็กซ์ กำลังให้อาหาร

75 kN (16860 lbf)

แพคเกจปั๊มหลัก

Axle Piston ตัวแปรกระจัด Triplex ปั๊มสำหรับการขับรถของการหมุนหัวเจาะ, รอกหลักปั๊มโคลนและ Line Winch

ผู้สร้าง: DANFOSS 1st

ปั๊ม: 150 ลิตร / ลิตรที่ 28.5 MPa ที่ 2

ปั๊ม: 120 ลิตรต่อนาทีที่ 25 MPa ที่ 3

ปั๊ม: 102 LPM ที่ 25MPa

ถังไฮดรอลิค

ความจุ

420 ลิตร (111 แกลลอนสหรัฐฯ)



ความเร็วในการยก (สายเดี่ยว)

38-70 นาที / นาที (เปลือยเปล่า)

กำลังการผลิตหลัก

กำลังยก (สายเดี่ยว)

77kN (17310 lbf)

ชัก

เส้นลวดขนาดเส้นผ่านศูนย์กลาง

18 มม. (0.71 นิ้ว)



ความยาวของลวดเหล็ก

50 เมตร (164 ฟุต)



ความเร็วในการยก (สายเดี่ยว)

164 นาที / นาที (เปลือยเปล่า)

กำลังการผลิต Wireline

กำลังยก (สายเดี่ยว)

12 kN (2698 lbf) (เปลือยเปล่า)

ชัก

เส้นลวดขนาดเส้นผ่านศูนย์กลาง

6 มม. (0.24 นิ้ว)



ความยาวของลวดเหล็ก

1500 ม. (4920 ฟุต)



เสาสูง

11 เมตร (36 ฟุต)



มุมปรับเสา

0 ° -90 °



มุมการเจาะ

45 ° -90 °

เสากระโดง

การให้อาหารโรคหลอดเลือดสมอง

3800 มม. (150 นิ้ว)

Slipage Stroke

1500 มม. (59 นิ้ว)



ฟีดดึง

15000 กิโลกรัม (33075 ปอนด์)



ฟีดแรงขับ

7500 กิโลกรัม (16538 ปอนด์)



Rod Pull

3 เมตรหรือ 6 เมตร (9.84 ฟุตหรือ 19.68 ฟุต)

ปั๊มโคลน

ชนิด

ปั้มลูกสูบ Triplex Pliping

แบบ

BW250

ลากเส้น

100 มม. (3.9 นิ้ว)

ปริมาณการส่งออก

250, 145, 90, 52 L / min (66, 38, 24, 14 แกลลอนต่อนาที)





ความดันจ่าย

2.5, 4.5, 6.0, 6.0 Mpa (363, 653, 870, 870 psi)

แคลมป์

ขอบเขตการยึด

55.5-117.5 มม. (2.19-4.63 นิ้ว) ผ่านรูФ154mm (6.06 นิ้ว)



น้ำหนัก

10000 กิโลกรัม (22050 ปอนด์)



ขนาดการทำงาน (กว้าง x สูง x สูง)

5652 × 2130 × 10200mm (222.5 × 83.9 × 401.6 นิ้ว)

อื่น ๆ

ขนาดการขนส่ง (กว้าง x สูง x สูง)

5970 × 2130 × 2730mm (235 × 83.9 × 107.5 นิ้ว)

ทางขนส่ง

ประเภทยาง
