รายละเอียดสินค้า:
|
ชนิด: | Rig หลักเจาะพื้นผิวไฮดรอลิกเต็ม | แบบ: | Cr12 |
---|---|---|---|
เครื่องยนต์: | Cummins QSB6.7 (EU Stage IIIA) | ความจุการขุดเจาะ: | BQ 1350M NQ 1050M HQ 720M PQ 470M |
มิติการขนส่ง: | 5980 × 2240 × 2480mm | น้ำหนัก: | 8200 กิโลกรัม |
แสงสูง: | แกนสว่านแท่นขุดเจาะแกนเพชร,diamond core drilling |

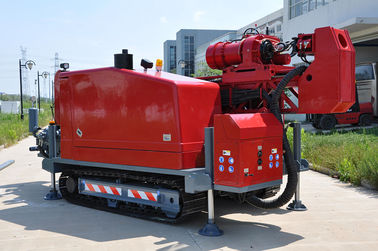

CR12 1200m เต็มไฮดรอลิกหลักเจาะพื้นผิวแท่นขุดเจาะ Cummins เครื่องยนต์ดีเซล 153kW (205HP)
อัพเดทอุปกรณ์ขั้นสูงของ HYDX-5A ที่นำเสนอโดย Sinocoredrill Group
1. หัวพลังงานชนิดสลิปสามารถชดเชยด้านข้างง่ายต่อการใช้แกนและโฮสติ้งและยกงาน

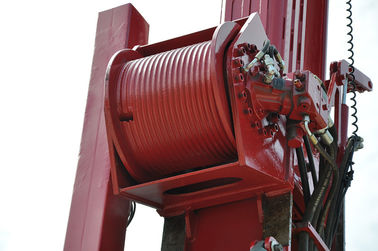

2. การติดตั้งเครื่องกว้านหลักบนเสาลดการสั่นสะเทือนของแท่นขุดเจาะ
3.The telescopic mast ensures the reliability of drilling.The underside end of the drilling mast anchors the ground surface while drilling, providing additional stability. 3. เสายืดไสลด์ให้ความน่าเชื่อถือของการขุดเจาะปลายด้านล่างของเสาเจาะยึดพื้นผิวในขณะที่เจาะให้ความมั่นคงเพิ่มเติม While transportation the mast can be moved to center of gravity of the rig for more safety. ในขณะที่การขนส่งเสาสามารถเคลื่อนย้ายไปยังจุดศูนย์ถ่วงของแท่นขุดน้ำมันเพื่อความปลอดภัยมากขึ้น
4.Patented jaws with chuck and hydraulic opening/ spring closing function insure fail-safe operation. 4. จดสิทธิบัตรขากรรไกรเชยและไฮดรอลิเปิด / ฟังก์ชั่นปิดฤดูใบไม้ผลิประกันการดำเนินงานไม่ปลอดภัย Spring clamp and disk chuck clutch drill rods securely. ที่จับสปริงและหัวจับคลัทช์ของตัวหนีบดิสก์เชยอย่างปลอดภัย Drill head with direct drive from hydraulic cylinder ensure stability during drilling process, as well as more accurate and reliable with pressure regulation while drilling with pressure increase or decrease หัวสว่านพร้อมระบบขับเคลื่อนโดยตรงจากกระบอกสูบไฮดรอลิกช่วยให้มั่นใจในความเสถียรในระหว่างกระบวนการขุดเจาะรวมถึงแม่นยำและเชื่อถือได้มากขึ้นด้วยการควบคุมแรงดันในขณะที่การเจาะด้วยแรงดันเพิ่มขึ้นหรือลดลง

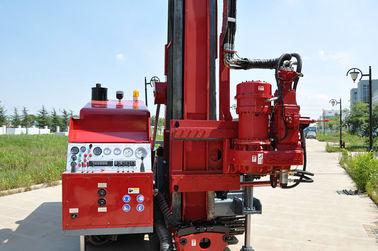

5.The operator panel is equipped with non-fixing control Joysticks, which provide additional safety for the operator. 5. แผงควบคุมสำหรับผู้ปฏิบัติงานมีก้านควบคุมแบบไม่ยึดติดซึ่งให้ความปลอดภัยเพิ่มเติมแก่ผู้ปฏิบัติงาน Drilling and rotation joystick with friction damper and non-fixing hoist joystick provide convenience and safe operation. จอยสติ๊กเจาะและหมุนพร้อมแดมเปอร์แรงเสียดทานและจอยสติ๊กแบบไม่ยึดติดช่วยให้การทำงานสะดวกและปลอดภัย There is auto alarm function for low level of hydraulic oil. มีฟังก์ชั่น auto alarm สำหรับน้ำมันไฮดรอลิกระดับต่ำ
6. สองเสายกกระบอก
ติดตั้งวาล์วถ่วงดุลเพื่อเพิ่มความปลอดภัยเมื่อวางเสา
7.SELF-CONTAINED PANE OPERATOR PANE
ระบบไฮดรอลิกที่ใช้งานง่ายนั้นใช้งานและบำรุงรักษาได้ง่ายและคันโยกยกขึ้น - ลงเพื่อให้ความปลอดภัยแก่ผู้ปฏิบัติงานเพิ่มเติม
8. การออกแบบไฮดรอลิกที่เรียบง่าย
ปั๊มไฮดรอลิกแบบคู่กับปั๊มเสริมแรงแบบ PTO ช่วยให้บำรุงรักษาง่าย
9.SOLID LATTICE MAST DESIGN
การออกแบบที่แข็งแกร่งให้ประสิทธิภาพที่เหนือกว่าและความน่าเชื่อถือแม้ในสภาวะที่ยาก
10.NITRO-CHUCK
ขากรรไกรสปริงก๊าซไนโตรเจนที่ได้รับสิทธิบัตรพร้อมฟังก์ชั่นปิดเปิด / สปริงไฮดรอลิกเพื่อให้มั่นใจว่าการทำงานล้มเหลว
เครื่องยนต์ดีเซล | แบบ | Cummins QSB6.7 (EU Stage IIIA) |
การกำจัด | 6.7L | |
อำนาจ | 153kW (205HP) | |
จัดอันดับ RPM (การตั้งค่าจากโรงงาน) | 2000rpm | |
ความจุการขุดเจาะ | BQ | 1350 ม |
NQ | 1050 ม | |
กองบัญชาการ | 720 ม | |
PQ | 470 ม | |
หัวสว่าน | มอเตอร์หมุน |
มอเตอร์ไฮดรอลิกสองสปีด ผู้ผลิต: Rexroth แห่งเยอรมนี |
RPM | สามกะ / ก้าวน้อยกว่าเปลี่ยน 0-1250 RPM | |
อัตราส่วน |
8.276: 1 ครั้งที่ 1 4.164 ที่สอง: 1 3nd 1: 1 |
|
หัวหน้าเปิด | ทางเลื่อนด้านข้างพร้อมระบบขับเคลื่อนไฮดรอลิก | |
ไฮดรอลิโยน (PQ) |
เปิดระบบไฮดรอลิก, ที่หนีบสปริง, ปกติ C แบบปิด Axial Holding ความจุ 228000 N |
|
Max. แม็กซ์ Torque แรงบิด | 4750 N · m | |
ถือเส้นผ่าศูนย์กลาง | 121 มม | |
Max. แม็กซ์ Lifting capacity of Spindle ยกความจุของแกนหมุน | 220 kN | |
Max. แม็กซ์ Feeding Power พลังการให้อาหาร | 110 kN | |
ปั๊มหลัก
|
ปั๊มไฮโดรลิ: การกระจัดของตัวแปร Axial Piston ปั๊ม Triplex สำหรับการขับขี่ของ rotator, ปั๊มโคลนกว้านและแจ็คปรับระดับ ด้วยระบบตรวจจับโหลด |
ผู้ผลิต: Danfoss ของเดนมาร์ก ปั๊มที่ 1: 260LPM ที่ 31.5MPa ปั๊มที่ 2: 130LPM ที่ 28MPa ปั๊มที่ 3: 130 LPM ที่ 28MPa |
ถังไฮโดรลิค | ความจุ | 420 L (111 US แกลลอน) |
ความจุของรอกหลัก | ความเร็ว hoisting (สายเดียว) | 0-80m / นาที (ถังเปล่า) |
แรง hoisting (สายเดียว) | 800kN | |
เส้นผ่าศูนย์กลางลวดเหล็ก | 22 มม. (0.86 นิ้ว) | |
ความยาวลวดเหล็ก | 45 เมตร | |
ความจุของรอกสายไฟ | แรง hoisting (สายเดียว) | 15 kN (3372 lbf) (กลองเปล่า) |
เส้นผ่าศูนย์กลางลวดเหล็ก | 6 มม. (0.24 นิ้ว) | |
ความยาวลวดเหล็ก | 1600 ม | |
เสากระโดง | เสาสูง | 9.5 ม |
เสาปรับมุม | 0 ° -90 ° | |
มุมการเจาะ |
45ºจากแนวนอนเป็น90ºแนวนอนลง
|
|
การให้อาหารโรคหลอดเลือดสมอง | 3650 มม | |
Slippage Stroke | 1,500 มม | |
ดึงฟีด | 18000kg | |
ฟีดแรงขับ | 7500kg | |
ก้านดึง | 3m หรือ 6m (9.84 ฟุตหรือ 19.68 ฟุต) | |
ปั๊มโคลน | ชนิด | ลูกสูบปั๊มลูกสูบสามเท่า |
แบบ | BW250 | |
ลากเส้น | 110 มม. (4.3 นิ้ว) | |
ปริมาณการส่งออก | 250,180,122 ลิตรต่อนาที | |
ปล่อยแรงดัน | 5.0, 6.0, 8.0 Mpa | |
เท้าหนีบ | ขอบเขตการหนีบ |
55.5-118 มม ผ่านรูФ165มม |
คนอื่น ๆ | น้ำหนัก | 8200 กิโลกรัม |
ขนาดการขนส่ง (L × W × H) | 5980 × 2240 × 2480mm | |
วิธีการขนส่ง | ตีนตะขาบเหล็ก |
