รายละเอียดสินค้า:
|
| ชนิด: | แท่นขุดเจาะ Anchor Jet Groutingg | แบบ: | 185D |
|---|---|---|---|
| เส้นผ่าศูนย์กลางรู: | 150 ~ 250 มม | ความลึกของรู: | 200 ~ 150 เมตร |
| เส้นผ่าศูนย์กลางก้าน: | 73/89/102/114 MM | มุมรู: | 0 ~ 90 ° |
| น้ำหนัก: | 6350kg | ขนาด: | 5400X2100x 2100 มม |
| แสงสูง: | แกนสว่านแท่นขุดเจาะแกนเพชร,diamond core drilling |
||

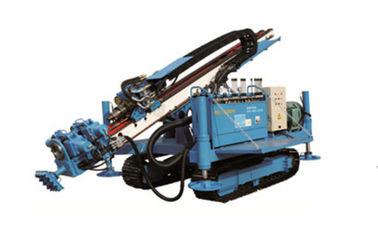

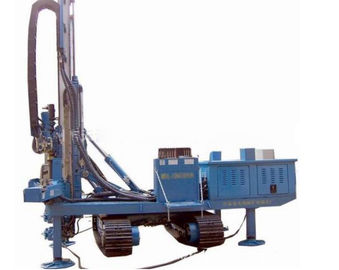

ขนาดเส้นผ่าศูนย์กลาง 114 มม. แท่นขุดเจาะสมอเจาะเจ็ทอัดฉีด 185D สูงสุดเจาะลึก 200 เมตร
Anchor Drilling Rig เป็นอุปกรณ์ขุดเจาะ hihg ที่มีประสิทธิภาพส่วนใหญ่สำหรับการยึด, เจ็ทการขุดและ dewatering แท่นขุดเจาะชุดนี้เป็นทั้งหมด - ไฮดรอลิดำเนินการเจาะตามความต้องการของรถไฟใต้ดินอาคารสูงสนามบินและหลุมรากฐานลึกอื่น ๆ
คุณสมบัติหลัก:
1. เหมาะสำหรับการก่อสร้างกระบวนการดังต่อไปนี้
1.1 การยึดเหมาะสำหรับการขุดเจาะและเจาะท่อเจาะ
1.2 swirl spray เหมาะสำหรับน้ำหนักเดี่ยว, double, triple swirl และอื่น ๆ ด้วยโมดูลที่แตกต่างกันสำหรับน้ำหนักเดี่ยว, double, triple swirl, สเปรย์และสเปรย์
2 แรงบิดและความเร็วในการหมุนสามารถตามความต้องการจริงเพื่อดำเนินการจัดที่เหมาะสมกำหนดการล่วงหน้าคือ 3.4 เมตร, 3 เมตรท่อเจาะท่อสามารถเจาะสารประกอบสามารถตามรูปแบบที่แตกต่างกันการกำหนดค่าที่สอดคล้องกัน gyrator แรงบิดปรับปรุงการปรับตัว ของแท่นขุดเจาะ
3. ประกอบไปด้วยแชสซีของ crawler แพลตฟอร์มหมุนสูงถังน้ำมันขนาดใหญ่เส้นผ่าศูนย์กลางขาสไลด์ 0.9 เมตรและอุปกรณ์สนับสนุนปากซึ่งทำให้แท่นขุดเจาะกะและตำแหน่งที่สะดวกมากและการขุดเจาะมีเสถียรภาพและเชื่อถือได้
4. พร้อมกับกุญแจมือหนีบที่จะทำให้การโหลดและการขนถ่ายท่อเจาะและท่อความเข้มแรงงานที่มีประสิทธิภาพต่ำและมีประสิทธิภาพสูง
5. พัฒนาเครื่องมือขุดเจาะที่สอดคล้องกันซึ่งสามารถตอบสนองกระบวนการก่อสร้าง:
5.1 การเจาะบิตสามปีก, ตะกรันสารละลายเหมาะสำหรับการเจาะความเร็วสูงในชั้นดินและชั้นทราย
5.2 ค้อนเจาะอากาศเจาะตะกรันระบายอากาศเหมาะสำหรับการก่อสร้างชั้นหินและชั้นที่แตกสลาย
เจาะหลุมไฮดรอลิก 5.3 หลุมล่างปล่อยโคลนมันเหมาะสำหรับการก่อสร้างปริมาณน้ำหนักเช่นชั้นบดและชั้นไข่ทราย
5.4 การขุดปลอก
5.5 เจาะท่อและปลอกเจาะสารประกอบ
ขอบเขตของการใช้:
การตกตะกอนของหลุมของมูลนิธิกองไมโคร - เติมกอง, หลุมความร้อนใต้พิภพ (ดี) การก่อสร้าง, การตรวจสอบ, ติดต่อคงที่ (คงที่ติดต่อจาก 5T), ติดต่อแบบไดนามิก, ฯลฯ
| แบบ | 135D | 150D | 200D |
| เส้นผ่าศูนย์กลางรู (มม.) | Φ150 ~ Φ250 | Φ150 ~ Φ250 | Φ150 ~ Φ250 |
| ความลึกของรู (m) | 100-140 | 130-170 | 180-220 |
| เส้นผ่าศูนย์กลางก้าน (มม.) | Φ73หรือΦ89 | Φ73หรือΦ89 | Φ73หรือΦ89 |
| มุมเจาะ (°) | 0-90 | 0-90 | 0-90 |
| ความเร็วหมุน (รอบ / นาที) | 10/20/25/40/50 / 60/70/100/120/140 | 10/20/30/35/40/60 / 65/70/85/130/170 | 40/45/80/85 / 90/170 |
| แรงบิดหมุน (Nm) | 6800 | 7500 | 10000 |
| โรคหลอดเลือดสมอง (mm) | 3400 | 3400 | 3400 |
| จังหวะฟีด (มม.) | 65 | 70 | 78 |
| ยกความเร็ว (m / นาที) | 0 ~ 1.4 / 7/18/26 | 0 ~ 5/7/23/30 | 0 ～ 1.4 ปรับได้ / 16/18 |
| ความดัน (KN) | 33 | 36 | 40 |
| ความเร็วความดัน (m / นาที) | 0 ~ 2.8 / 14/36/80 | 0 ~ 10/14/46/59 | 0 ～ 2.8 ปรับได้ / 32/35 |
| กำลังไฟฟ้าเข้า (KW) | 55 + 18.5 + 2.2 | 55 + 18.5 | 55 + 30 + 2.2 |
| น้ำหนัก (กิโลกรัม) | 6000 | 6000 | 9200 |
| ขนส่ง demenssion (L × W × H มม.) | 5400 × 2100 × 2000 | 5400 × 2100 × 2000 | 6350 × 2100 × 2250 |
