รายละเอียดสินค้า:
|
| ชนิด: | DRILLING ROD | วัสดุ: | XJY850 30CrMnSia |
|---|---|---|---|
| ขนาด: | BWL NWL HWL PWL | ความยาว: | 3 เมตร 1.5 เมตร |
| มาตรฐาน: | DCDMA | ประเทศ: | ประเทศจีน |
| แสงสูง: | ก้านเจาะ,แกนเจาะน้ำมัน |
||

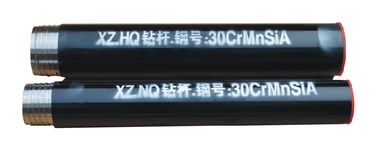

(HQ) Drill Rod Φ88.9X77.8X5.5สว่านเจาะลวดสำหรับแท่นขุดเจาะ
สลักเกลียว Wirelin ของ Sinocoredrill ทำจากท่อเหล็กกล้าไร้สนิมคุณภาพสูงที่มีคุณภาพดีที่สุด ความต้านทานแรงดึงสูงสุดความแม่นยำสูงและความเรียบตรงมากกว่า 1: 1800mm ให้สมรรถนะที่ดีที่สุดภายใต้สภาวะการขุดเจาะที่ต้องการมากที่สุด
แท่งสว่านของเรา (HQ DRILL ROD) ผลิตโดยเครื่องจักรซีเอ็นซี พวกเขากำลังทำจากโลหะผสมที่มีคุณภาพสูงด้วยความร้อนได้รับการรักษา นอกจากนี้เรายังสามารถผลิตท่อขนาดต่างๆได้ ท่อสว่าน / แท่งเจาะของ NC & HC (HQ) ได้รับคำชมจากตลาดต่างประเทศมากที่สุด

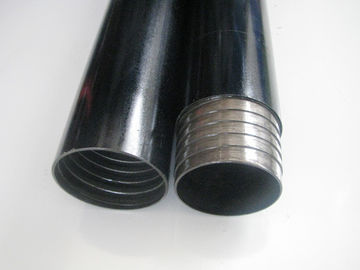

เกลียว (รูปกรวย) สามารถล็อคได้อย่างปลอดภัยทั้งคู่และถอดปลั๊กได้ง่ายและเหมาะที่สุดสำหรับการกำจัดของเหลวเจาะ
ชุบโครเมี่ยมแข็งบนกล่องช่วยป้องกันการต่อของด้ายและเพิ่มความทนทานต่อการสึกหรอและอายุการใช้งานของแท่ง หรือปลายทั้งสองข้างอาจเป็นกรณีที่แข็งตัวพร้อมกับไนไตรดิงหากมีการร้องขอ
แท่งสว่านของ WIRELINE ทั้งหมดจะต่อเข้ากัน
เหมาะสำหรับเจาะรูลึกและมีขนาด P, H, N และ B-WL
| ข้อมูลจำเพาะเกี่ยวกับแกนสว่าน HQ (มม.) | |
| Rod OD / ID (มม.) | 89 / 77.8 |
| ความยาวก้าน (ม.) | 1.5 หรือ 3 |
| ความหนาของก้าน | 5.6 |
| น้ำหนักก้าน (กก. / m) | 11.51 |
| ความยาวของเกลียว (มม.) | 44.45 |
| ระยะห่างของเกลียว (ด้าย / นิ้ว) | 3 |
| ความสูงของฟันด้ายกล่อง | 0.76 |
| ตรึงความสูงของฟัน | 0.88 |
| มุมฟัน (°) | 29 ° |
| ความต้านทานแรงดึง (KN) | 510 |
| ความลึกเจาะ (m) | 900 |
| วัสดุ | 30 CrMnSiA |
| การรักษาความร้อน | ทั้งหมดที่มีความยาวหรือสิ้นสุดการประมวลผลความร้อน |
| แรงบิดสูงสุด (กม.) | 1356 |
| ความตึงเครียดสูงสุด (KN) | 400.3 |
| ความต้านแรงดึงสูงสุด (MPA) | 960 |
| ความลึกหลักสูงสุด (ม.) | 1500-1800 |
แกนเจาะ HQ ข้อมูลทางเทคนิค:
พารามิเตอร์พื้นฐาน | |||||||
ทฤษฎีเจาะลึก | 1500m | ||||||
เส้นผ่าศูนย์กลางด้านนอก | 88.9mm | ||||||
เส้นผ่าศูนย์กลางภายใน | 77.8mm | ||||||
ความยาว | 3m / 10ft; 1.5 / 5 ฟุต | ||||||
น้ำหนัก 3 เมตรยาว H ท่อเจาะ C | 35 กก. / ชิ้น (3 เมตร) | ||||||
วัตถุดิบเกรดเหล็ก | XJY850 | ||||||
มาตรฐาน | GB / T816-2008 | ||||||
การรักษา | การอบร้อนทั้งท่อ | ||||||
คุณสมบัติทางเครื่องกล | |||||||
XJY850 | |||||||
ความต้านทานแรงดึง (MPa) | 1060 | ||||||
ความสามารถในการให้ผลผลิต (MPa) | 1000 | ||||||
การยืดตัวหลังจากความแรงสูงสุด% | 18 | ||||||
ความแข็งผิว (Brinell) | 270 ~ 295 | ||||||
ความเบี้ยว (Radial Run-out) | 8% ของความหนาของท่อ | ||||||
องค์ประกอบทางเคมี% | |||||||
XJY850 | |||||||
C | 0.4 | S | 0.005 | ||||
ศรี | 0.21 | Ni | 0.004 | ||||
Mn | 0.67 | Cr | 1.05 | ||||
P | 0.009 | ลูกบาศ์ก | 0,05 | ||||
............ .. | Mo | ............ .. | ............... | ||||
| แท่งสเปก: | |||
| Yield Strength: 865Mpa | |||
| ข | ความต้านแรงดึง: 960Mpa | ||
| ค | การยืดตัว: 17.5% | ||
| d | ความแข็งของท่อ: 30/31 HRC | ||
| อี | ความแข็งของเนื้อหนัง: 50HRC ข้างต้นทั้งแบบชายและหญิงคือนิกเกิลฟอสฟอรัสเคลือบ | ||
| ฉ | ชีวิตท่อที่ออกแบบมาสำหรับ 7000 เมตร | ||
พารามิเตอร์ทางเทคนิคของ Drill Drill Rod: |
|
|
| ||||
ไม่มีขนาด | สว่านØมม | ID มม |
| ประเภทเธรด | การรักษาความร้อน | วัตถุดิบ | ความลึกของหลุมเจาะออกแบบ |
1 | S56 | 53 | 44 | จีนมาตรฐาน |
|
| 1000m |
2 3 | S59 S75 | 55.5 71 | 46 61 | จีนมาตรฐาน |
| 45MnMoB | 1000 เมตร 1002 เมตร |
4 | S95 | 89 | 79 | จีนมาตรฐาน |
|
| 600m |
5 | S75AS95A |
| 61 79 |
| การรักษาความร้อนด้าย | 45MnMoB | 1500 เมตร 1300 เมตร |
7 8 9 | CBH CNH CNH (T) | ทั้งสองฝ่ายได้รับการปรับปรุง | 44 61 61 | มาตรฐานโรงงาน | การอบร้อนทั้งท่อ | XJY850 30CrMnSiA | 2500 เมตร 2300 เมตร 3000 เมตร |
10 | CHH |
| 78 |
|
| 30CrMnSiA | 1800m |
11 | CSH | 127 | 114.3 |
|
| S135 | 3000m |
12 | BQ | 55.6 | 46 |
|
|
| 2000m |
13 | NQ | 70.5 | 60.5 | DCDMA | การอบร้อนทั้งตัว | ZT850 | 2000m |
14 | กองบัญชาการ | 89 | 77.8 | มาตรฐาน | ท่อ |
| 1500m |
15 | PQ | 114.3 | 103.2 |
|
| ZT520 | 800m |
ความยาวที่มีประสิทธิภาพมาตรฐานคือ 3.0 และ 1.5 เมตร ความยาวอื่น ๆ อาจผลิตตามคำขอ
แท่งทั้งหมดมีทางด้านขวามือ สามารถสั่งผลิตด้ายซ้ายได้หากได้รับการร้องขอ
SINOCOREDRILL เชี่ยวชาญในการออกแบบและผลิตเครื่องมือขุดเจาะเพชรระดับพรีเมี่ยมสำหรับวิศวกรรมโลก: การสำรวจทางธรณีวิทยาการสำรวจการทำเหมืองแร่การสำรวจน้ำมันและโครงการขุดเจาะโรงไฟฟ้า hydrapower (การขุดเจาะแกนหลักและการขุดเจาะแกนคู่) เราสามารถให้บริการที่มีคุณภาพและรวดเร็ว
1. ด้ามจับ: BQ, NQ, HQ, PQ, NW HW
2. ถังเสริม: BQ NQ NQ2 NQ3 HQ HQ3 PQ PQ3 และหัวประกอบและประกอบ
3.BQ, NQ, HQ, PQ, T2, T6 เป็นต้นบิตแกนเพชร, reaming เชลล์และรองเท้า bit (syn. และชุดพื้นผิว, PDC)
เครื่องมือ 4.Drill: ปลั๊กปลั๊ก, หมุนน้ำ, overshot, ท่อด้านนอกและประแจปากมด, ยึดเท้า ฯลฯ
