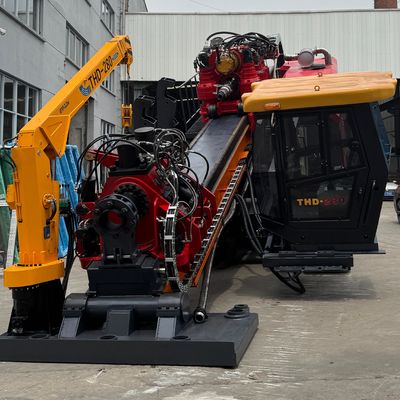

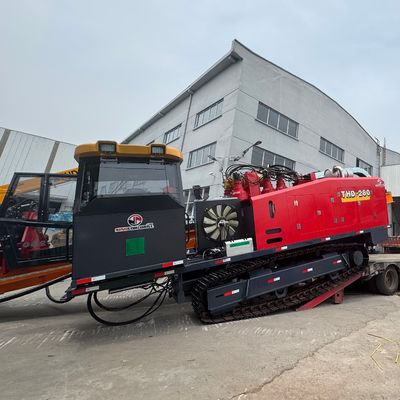

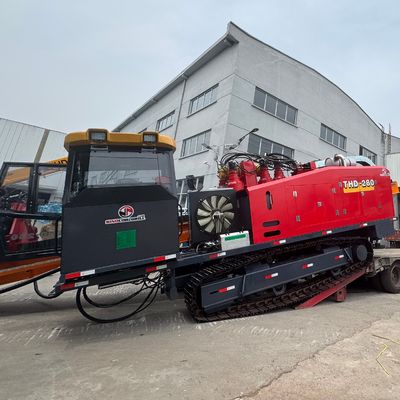

280T ห้องปฏิบัติการสมาร์ท ด้วยการติดตามในเวลาจริง

280T Smart Operating Cabin With Real-time Monitoring Horizontal Directional Drilling Rig

ภาพรวมผลิตภัณฑ์:

เครื่องยนต์ดีเซล Weichai เทอร์โบชาร์จเจอร์แบบรางร่วม 390kW ที่เป็นไปตามมาตรฐานแห่งชาติ Stage III ให้กำลัง 530 แรงม้า รักษาประสิทธิภาพที่เสถียรในสภาวะสุดขั้วตั้งแต่ -40°C ถึง 50°C  ระบบไฮดรอลิกใช้ระบบกระจายโหลดอัจฉริยะแบบวงจรคู่แบบปิด + เปิด ทำให้มั่นใจได้ถึงประสิทธิภาพสูงสุดสำหรับการขับเคลื่อน การดึงกลับ และการหมุนในสภาวะที่ซับซ้อน ระบบ Thrust and Pullback มีระบบขับเคลื่อนแบบเฟืองและแร็ค 6 ระดับขนาด 280 ตัน พร้อมระบบส่งกำลังแบบปรับได้ 3 ระดับ ช่วยให้สามารถนำทางไปในภูมิประเทศที่ซับซ้อนได้อย่างง่ายดาย แชสซีแบบตีนตะขาบสามารถพิชิตความลาดชัน 30° ได้อย่างง่ายดาย  ระบบหมุนให้แรงบิดสูงพิเศษ 60,000 Nm และโหมดการดึงกลับอย่างรวดเร็ว 25,000 Nm ทำให้เกิดประสิทธิภาพ "การเจาะแบบครั้งเดียว" ซึ่งช่วยลดระยะเวลาการก่อสร้างลงกว่า 30% คีมจับแบบหมุนแบบปรับศูนย์กลางอัตโนมัติพร้อมแรงบิดในการประกอบ 70,000 Nm และแรงบิดในการแตกตัว 140,000 Nm เร่งการเปลี่ยนก้านได้ 40 วินาที เครนบนเรือ  ห้องควบคุมอัจฉริยะพร้อมการตรวจสอบข้อมูลมากกว่าสิบจุด      ในขณะที่ระบบเดินฉุกเฉินแบบควบคุมคู่ (แบบมีสาย + แบบแมนนวล) รวมกับมุมมองการทำงานที่กว้างขวาง ความปลอดภัยและประสิทธิภาพในการทำงานจึงเป็นสิ่งสำคัญ

การใช้งานทั่วไป:

• การติดตั้งสายเคเบิลโทรคมนาคมในเมืองและชนบท

• การข้ามท่อแก๊สและน้ำใต้ถนนหรือแม่น้ำ

• การวางท่อไฟฟ้าในพื้นที่แออัด

• โครงการโครงสร้างพื้นฐานของเทศบาลขนาดกลาง

การกำหนดค่าเสริม:

• ก้านเจาะที่มีความยาวและเส้นผ่านศูนย์กลางต่างๆ

• ห้องโดยสารของผู้ปฏิบัติงานที่ปรับแต่งได้

• ระบบติดตามด้วย GPS

• ระบบผสมและรีไซเคิลโคลนบนเรือ

Push/Pull Drive

Max Push/Pull Capacity    : 6 เกียร์, 280 ตัน

Push/Pull System: Rack and pinion,

4 เกียร์ขับเคลื่อน ; 3 ปรับได้แบบไม่มีขั้นบันได

   I   เกียร์:    8    m/min

   II  เกียร์  :   18    m/min

   III  เกียร์:    30   m/min

การหมุน

ระบบหมุน: เกียร์ไดรฟ์, การควบคุมความเร็วแบบไม่มีขั้นบันได 2 ระดับ

Max. Rotation Torque

   I   เกียร์:  60000Nm @ 40r/min

   II  เกียร์:  25000Nm @ 100r/min

กำลังเครื่องยนต์

ผู้ผลิต:Weichai Power Co.,Ltd.

ค่าพิกัด:390kw/2100r/min

สภาพการทำงาน: Push/Pull และการหมุนสามารถตอบสนองดัชนีประสิทธิภาพสูงสุดที่ระบุไว้ข้างต้น

ระบบไฮดรอลิก

ระบบปิดแบบหมุนผลักดึง วงจรเสริมใช้ระบบตรวจจับโหลดแบบเปิด

ห้องปฏิบัติการ

ห้องปฏิบัติการแบบสองที่นั่ง โต๊ะทำงานในตัวพร้อมเครื่องหลัก

ตีนตะขาบ

รูปแบบรางโซ่ Caterpillar

มุมปีนของตีนตะขาบ: 25 องศา

ความเร็วในการเดินทางของตีนตะขาบ: 2.5km /h

เสากระโดง

โครงสร้างแบบเชื่อมเสากระโดง เสากระโดงสามารถยกขึ้นที่ด้านหน้าเพื่อความสะดวกของเครื่อง

มุมของการเจาะเสากระโดง: 8°~  16°

เครน

เครนแขนตรง 3T รัศมีการทำงาน 6 ม.

ก้านเจาะ

ความยาวท่อเจาะสูงสุด 6 เมตร เส้นผ่านศูนย์กลาง 127 มม. สกรู NC50, OD ของอะแดปเตอร์: 165 ถึง 168 มม.

แคลมป์เท้า:

แคลมป์เท้า: ระยะห่างที่ปรับได้ แม่นยำ มั่นคง และเชื่อถือได้

แคลมป์จะรวมศูนย์และยึดแคลมป์โดยอัตโนมัติ

Max. Making Torque:    70000Nm

Max. Breaking Torque:    140000Nm

อุปกรณ์เสริม: แรงดัน การไหล ความเร็ว และข้อมูลอื่นๆ อีกกว่า 10 รายการจะแสดงโดยตรงในห้องปฏิบัติการ ง่ายต่อการวิเคราะห์และตัดสินสถานการณ์การใช้งาน

น้ำหนักเครื่องหลัก: 34 ตัน

ขนาด: 12.5 ม. x 3.15 ม. x 3.3 ม.
