| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | SINOCOREDRILL |
| ได้รับการรับรอง: | ISO9001 ,CE |
| หมายเลขรุ่น: | CR25 |
| จำนวนสั่งซื้อขั้นต่ำ: | ตกลงกันได้ |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพคเกจการส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 3 เดือน |
| พิมพ์: | แท่นเจาะแกนพื้นผิวไฮดรอลิคแบบเต็ม | แบบอย่าง: | CR25 |
|---|---|---|---|
| เครื่องยนต์: | คัมมินส์ QSZ13-C400-II (EU Stage IIIA) | กำลังการเจาะ: | BQ 3100m NQ 2550m HQ 2050m PQ 1650m |
| ขนาดการขนส่ง: | 6950×2260×2550มม | น้ำหนัก: | 16500 กก |
| เน้น: | การทํางานง่าย เครื่องเจาะแกน,อุปกรณ์เจาะหลักสํารวจธรณีวิทยา,เครื่องเจาะหลัก CR25 |
||

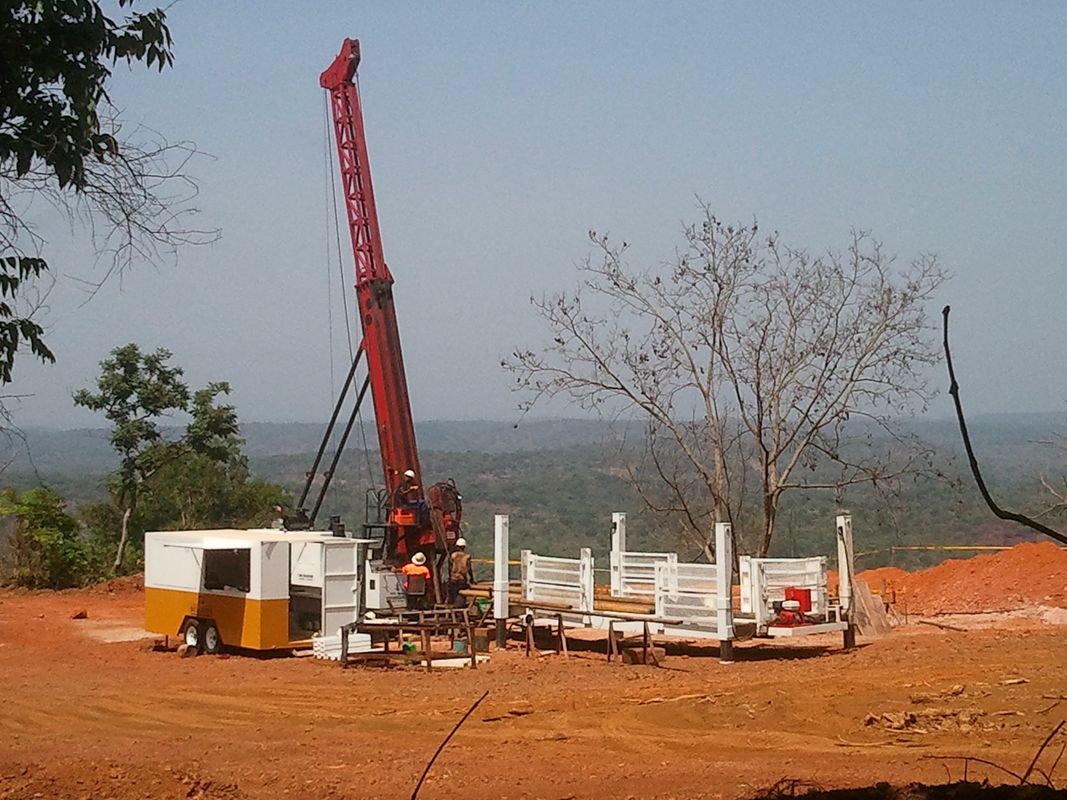

โครงสร้างกะทัดรัด ใช้งานง่าย CR25 13L 298 kW 3100m BQ แท่นขุดเจาะสำรวจทางธรณีวิทยา
อัปเดตอุปกรณ์ขั้นสูงของ HYDX-8 .เครื่องเจาะ .
แท่นขุดเจาะแกน CR series เป็นเครื่องเจาะแกนไฮดรอลิกเต็มรูปแบบชนิดใหม่ที่ออกแบบและผลิตโดยโรงงานของเราโดยอิงจากประสบการณ์หลายปีในการสำรวจทางธรณีวิทยาและข้อกำหนดส่วนใหญ่ของตลาดและผู้ใช้ในปัจจุบัน เครื่องนี้ใช้สำหรับพื้นที่ราบ ภูมิประเทศที่เป็นเนินเขา ทำงานภายใต้สภาพแวดล้อมที่มีอุณหภูมิสูง พื้นที่เย็น เครื่องจักรหลักใช้โครงรถตีนตะขาบขับเคลื่อนด้วยตนเอง เครื่องยนต์ ปั๊มโคลน กว้าน และโครงสร้างอื่นๆ ที่บูรณาการ นอกจากนี้ยังสามารถปรับแต่งโครงสร้างรถบรรทุกแพลตฟอร์มได้อีกด้วย ส่วนใหญ่ใช้สำหรับการสำรวจและสำรวจแร่ธาตุแข็งโลหะและอโลหะ นอกจากนี้ยังสามารถใช้ในการสำรวจธรณีวิทยาทางวิศวกรรม การสำรวจอุทกธรณีวิทยา การสำรวจและสำรวจแหล่งน้ำมันและก๊าซ การขุดเจาะบ่อน้ำ ฯลฯ แท่นขุดเจาะมีการจัดวางที่เหมาะสม โครงสร้างกะทัดรัด ประสิทธิภาพที่เหนือกว่า ใช้งานง่าย และบำรุงรักษาสะดวก เป็นอุปกรณ์ขุดเจาะแกนกลางในอุดมคติ
Main พารามิเตอร์ประสิทธิภาพของ CR25
|
เครื่องยนต์ดีเซล |
รุ่น | Cummins QSZ13-C400-II (EU Stage IIIA) |
| การกระจัด | 13L | |
| กำลังไฟ | 298 kW (400HP) | |
| รอบต่อนาทีที่กำหนด | 1900 รอบต่อนาที | |
|
ความสามารถในการเจาะ |
BQ | 3100 ม. |
| NQ | 2550 ม. | |
| HQ | 2050 ม. | |
| PQ | 1650 ม. | |
|
หัวเจาะ |
มอเตอร์หมุน |
มอเตอร์ไฮดรอลิกสองความเร็ว Rexroth of Germany |
| รอบต่อนาที |
สามกะ การเปลี่ยนแปลงแบบไม่ต่อเนื่อง: 0-1250 รอบต่อนาที |
|
| อัตราส่วน |
1st 8.2:1 2nd 4.2:1 3nd 1:1 |
|
| ตัวเปิดหัว |
วิธีเลื่อนด้านข้างพร้อมไดรฟ์ไฮดรอลิก |
|
|
ไฮดรอลิก Chuck(PQ) |
294000N เปิดด้วยระบบไฮดรอลิก, การหนีบสปริงดิสก์, ปกติ C ประเภทปิด ความสามารถในการยึดตามแนวแกน 294000 N |
|
| แรงบิดสูงสุด | 8750 N·m | |
| เส้นผ่านศูนย์กลางของตัวยึด | 121 มม. | |
| ความสามารถในการยกสูงสุดของแกนหมุน | 320 kN | |
|
กำลังป้อนสูงสุด
|
140 kN | |
|
ปั๊มหลัก
|
ปั๊มไฮดรอลิก: ปั๊มลูกสูบตามแนวแกนแบบแปรผันสำหรับการขับเคลื่อนของโรเตอร์ กว้านปั๊มโคลน และแม่แรงปรับระดับ พร้อมระบบตรวจจับโหลด |
ผู้ผลิต: Danfoss of Denmark ปั๊มตัวที่ 1: 380LPM ที่ 35 MPa ปั๊มตัวที่ 2: 260LPM ที่ 31.5MPa ปั๊มตัวที่ 3: 130 LPM ที่ 31.5MPa |
|
ถังไฮดรอลิก |
ความจุ | 500 ลิตร (111 แกลลอนสหรัฐฯ) |
|
ความจุของรอกหลัก |
ความเร็วในการยก (ลวดเส้นเดียว) | 0-50 ม./นาที (ดรัมเปล่า) |
| แรงยก (ลวดเส้นเดียว) | 180 kN | |
| เส้นผ่านศูนย์กลางลวดเหล็ก | 26-30 มม. | |
| ความยาวลวดเหล็ก | 55 ม. | |
|
ความจุของรอกลวด |
แรงยก (ลวดเส้นเดียว) | 15 kN(3372 lbf) (ดรัมเปล่า) |
| เส้นผ่านศูนย์กลางลวดเหล็ก | 6-8 มม. | |
| ความยาวลวดเหล็ก | 3200 ม. | |
|
เสา |
ความสูงของเสา | 10.5 ม. |
| มุมปรับเสา | 0°—90° | |
| มุมเจาะ |
45º ออกจากแนวนอนถึง 90º ลงแนวตั้ง
|
|
| จังหวะการป้อน | 3700 มม. | |
| จังหวะการลื่น | 1000 มม. | |
| ดึงป้อน | 32 ตัน | |
| แรงขับป้อน | 14 ตัน | |
| ดึงก้าน | 3 ม. หรือ 6 ม. (9.84 ฟุต หรือ 19.68 ฟุต) | |
|
ปั๊มโคลน |
ชนิด |
ปั๊มลูกสูบแบบลูกสูบ |
| รุ่น | BW 600 | |
| จังหวะ | 110 มม. (4.3 นิ้ว) | |
| ปริมาณเอาต์พุต | 600 ลิตร/นาที | |
| แรงดันปล่อย | 8.0 Mpa | |
| แคลมป์เท้า | ขอบเขตการหนีบ |
55.5-118 มม. รูทะลุ Ф165mm |
|
อื่นๆ |
น้ำหนัก | 16.50 ตัน |
|
(ยาว × กว้าง × สูง) ขนาดการขนส่ง |
6950×2260×2550 มม. | |
| วิธีการขนส่ง | ตีนตะขาบเหล็ก |
|
รายละเอียดของส่วนประกอบนำเข้าหลัก
|
||||
| รายการ | อะไหล่ | ผู้ผลิต | จำนวน | หมายเหตุ |
| 1 |
มอเตอร์หมุน |
Germany Rexroth GmbH |
2 | A6VM107 |
| 2 |
ปั๊มไฮดรอลิก |
Danfoss Co. Ltd |
4 | |
| 3 |
วาล์วควบคุมหลัก |
Danfoss Co. Ltd |
3 | PVG100,PVG32-2 |
| 4 |
ตัวลดมอเตอร์กว้านหลัก |
Germany Rexroth GmbH |
1 | |
| 5 |
มอเตอร์กว้านรอง |
American Eaton Corporation |
1 | |
| 6 |
มอเตอร์ขับเคลื่อนตีนตะขาบ |
Korea Jijin Hydraulic Co., Ltd |
2 | |
| 7 |
ข้อต่อยืดหยุ่น |
German company KTR |
1 | |
| 8 |
เครื่องยนต์ดีเซล |
Dongfeng Cummins Power C |
1 | |
| 9 |
ปั๊มโคลน |
Jiangsu Elephants Machinery Co., Ltd |
1 | BW 600 |
| 10 |
แคลมป์ไฮดรอลิก |
ผลิตเอง |
1 | |
| 11 |
ตัวยึดปากบ่อ |
ผลิตเอง |
1 | |
| 12 |
แพลตฟอร์มการทำงาน |
ผลิตเอง |
1 | |
| 13 |
แชสซีตีนตะขาบ |
ผลิตเอง |
1 | |
| 14 |
เสา (แบบยืดหดได้) |
ผลิตเอง |
1 | |
| 15 |
หัวเจาะ |
ผลิตเอง |
1 | |
| 16 |
ตัวปรับศูนย์กลางบนและล่าง |
ผลิตเอง |
2 | BQ,NQ,HQ |
| 17 |
กรามของหัวเจาะ |
2 | BQ,NQ,HQ | |
| 18 |
กรามของตัวยึดปากบ่อ |
2 | BQ,NQ,HQ | |
| 19 |
อุปกรณ์ป้องกัน |
ผลิตเอง |
||
| 20 |
ตัวรองรับเสริม |
1 | ||
| 21 |
อุปกรณ์เสริมของเครื่อง |
ผลิตเอง |
1 | |
