| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | SINOCOREDRILL |
| ได้รับการรับรอง: | ISO9001 ,CE |
| หมายเลขรุ่น: | CR20 |
| จำนวนสั่งซื้อขั้นต่ำ: | ตกลงกันได้ |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพคเกจการส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 3 เดือน |
| พิมพ์: | แท่นขุดเจาะแกนพื้นผิวไฮดรอลิกแบบเต็ม | แบบอย่าง: | CR20 |
|---|---|---|---|
| เครื่องยนต์: | คัมมินส์ QSLB8.9 (EU สเตจ IIIA) | กำลังการเจาะ: | BQ 2850M NQ 12250M HQ 1850M PQ 1350M |
| ขนาดการขนส่ง: | 6250×2240×2480มม | น้ำหนัก: | 13500 กก |
| เน้น: | เครื่องเจาะพื้นผิว,เครื่องเจาะแกน 242kw,8.9L เครื่องเจาะแกน |
||

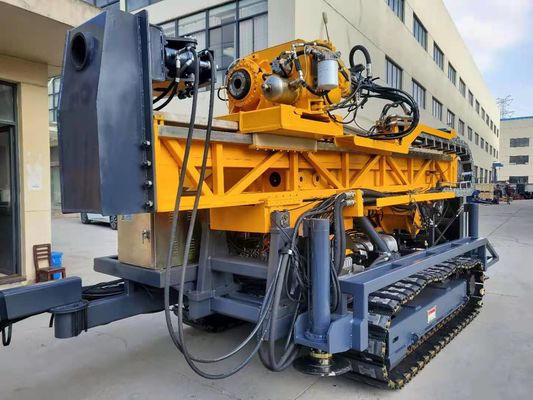

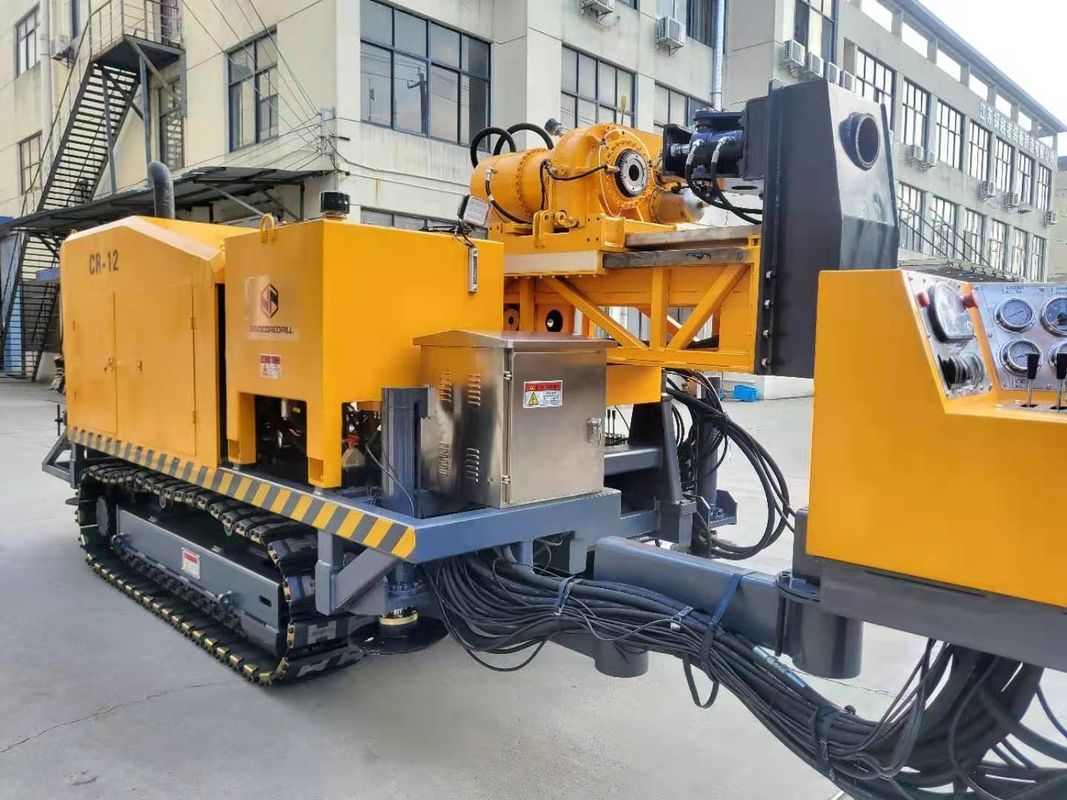

CR20 0° - 90° 242kw 8.9L NQ 2250m Deep Rock Formation Surface Set เครื่องเจาะแกนไฮดรอลิกเต็ม
อัพเดทอุปกรณ์ที่ทันสมัยของ HYDX-6 เครื่องเจาะ
CR series core drill rig is a new type of full hydraulic core drilling machine designed and manufactured by our factory based on years of experience in geological exploration and the current market and users’ most requirements . เครื่องนี้ถูกใช้สําหรับพื้นที่ราบรื่น, หิน, ทํางานภายใต้สภาพแวดล้อมของอุณหภูมิสูง, พื้นที่หนาว. เครื่องหลักรับใช้ตัวขับเคลื่อนตัวเอง chassis crawler, พลังงานเครื่อง, ปั๊มดิน,ลินช์และโครงสร้างบูรณาการอื่นๆ,ยังสามารถเป็นโครงสร้างรถบรรทุกแพลตฟอร์มที่กําหนดเอง, มันถูกใช้เป็นหลักสําหรับการสํารวจและสํารวจแร่ธาตุแข็งโลหะและไม่โลหะ, นอกจากนี้ยังสามารถใช้ในวิศวกรรมการสํารวจภูมิวิทยา,การสํารวจทางธรณีวิทยา, การสํารวจและการสํารวจสนามน้ํามันและก๊าซ, การเจาะรูน้ํา เป็นต้นมันเป็นอุปกรณ์เจาะหินที่เหมาะสม.
|
เครื่องยนต์ดีเซล |
รุ่น | Cummins QSLB8.9 (EU Stage IIIA) | ||||||
| การย้าย | 8.9L | |||||||
| พลัง | 242kW (325 HP) | |||||||
| อัตรา RPM | 2100 รอบ / นาที | |||||||
|
ความสามารถในการเจาะ |
BQ | 2850 m | ||||||
| NQ | 2250 m | |||||||
| สํานักงานใหญ่ | 1850 m | |||||||
| PQ | 1350 m | |||||||
|
หัวเครื่องเจาะ |
มอเตอร์หมุน |
มอเตอร์ไฮดรอลิก 2 ความเร็ว ผู้ผลิต: เร็กซ์โรธ จากเยอรมนี |
||||||
| RPM |
สามสลับ เปลี่ยนแบบไม่ขั้น: 0-1250 RPM |
|||||||
| อัตราส่วน |
ครั้งที่ 1 8.2:1 2 นาที 42:1 อันดับที่ 3:1 |
|||||||
| เปิดหัว |
ทางเลื่อนข้างด้วยการขับเคลื่อนไฮดรอลิก |
|||||||
|
ไฮดรอลิก ชัค ((PQ) |
294000N เปิดทางไฮดรอลิก, จับสปริงสปริงดิสก์, ปกติเป็นแบบปิด C ความจุของแกน 294000 N |
|||||||
| แม็กซ์ ทอร์ค | 7550 N·m | |||||||
| วงกว้างขวาง | ขนาด: | |||||||
| ขนาดสูงสุด ความสามารถในการยกของสปินด์ | 320 kN | |||||||
|
แรงอาหารสูงสุด
|
140 kN | |||||||
|
ปั๊มหลัก
|
ปั๊มไฮดรอลิก: Axial Piston variable displacement ปั๊มสามประการสําหรับการขับเคลื่อนของหมุน, ปั๊มดินลินช์ & แจ็คการปรับระดับ พร้อมระบบตรวจจับภาระ |
ผู้ผลิต: แดนฟอสต์ จากเดนมาร์ก ปั๊มที่ 1: 380LPM ที่ 35 MPa ปั๊มที่ 2: 260LPM ที่ 31.5MPa ปั๊มที่ 3: 130 LPM ที่ 31.5MPa |
||||||
|
ถังไฮดรอลิก |
ความจุ | 500 ลิตร (111 แกลลอนสหรัฐอเมริกา) | ||||||
|
ความจุของเครื่องยกหลัก |
ความเร็วในการยก (สายเดียว) | 0-80 m/min ((กลองเปล่า) | ||||||
| พลังยก (สายเดียว) | 160 kN | |||||||
| กว้างของสายเหล็ก | 26-28 มม. | |||||||
| ความยาวของสายเหล็ก | 55 เมตร | |||||||
|
ความจุของเครื่องยกสายไฟ |
พลังยก (สายเดียว) | 15 kN ((3372 lbf) (กลองเปล่า) | ||||||
| กว้างของสายเหล็ก | 6 มม ((0.24 นิ้ว) | |||||||
| ความยาวของสายเหล็ก | 3200 m | |||||||
|
มาร์ต |
ความสูงของหมึก | 9.5 เมตร | ||||||
| มุมปรับม้า | 0° ≈ 90° | |||||||
| มุมการเจาะ |
45o จากแนวราบไป 90overtical ด้านล่าง
|
|||||||
| โรคหลอดเลือดขอด | 3700 มม. | |||||||
| กระแทกกระโดด | ขนาด: 1000 mm | |||||||
| การดึงอาหาร | 32 ตัน | |||||||
| ความแรงผลัก | 14 ตัน | |||||||
| ดึงไม้ | 3m หรือ 6m ((9.84ฟุตหรือ 19.68ฟุต) | |||||||
|
ปั๊มดิน |
ประเภท | ปั๊มย้อนกลับ พลันเจอร์สามประสาน | ||||||
| รุ่น | BW500 | |||||||
| โรคหลอดเลือดสมอง | 110mm ((4.3 นิ้ว) | |||||||
| ปริมาณผลิต | 500 ลิตร/นาที | |||||||
| ความดันการปล่อย | 80.0 Mpa | |||||||
| เครื่องกั้นเท้า | ขอบเขตการจับ |
55.5-118 มิลลิเมตร ผ่านรู Ф165mm |
||||||
|
อื่นๆ |
น้ําหนัก | 13.50 ตัน | ||||||
| มิติการขนส่ง | 6250 × 2240 × 2480 มิลลิเมตร | |||||||
| วิธีการขนส่ง | สแตนเลอร์ครอลเลอร์ | |||||||
|
รายละเอียดของส่วนประกอบหลักที่นําเข้า
|
||||||||
| 1 |
มอเตอร์หมุน |
เยอรมนี Rexroth GmbH |
1 | A6VM160 | ||||
| 2 |
ปั๊มไฮดรอลิก |
บริษัท แดนฟอสส์ จํากัด |
3 | |||||
| 3 |
วาล์วควบคุมหลัก |
บริษัท แดนฟอสส์ จํากัด |
2 | PVG100,PVG32-2 | ||||
| 4 |
เครื่องลดเครื่องยนต์ลินช์หลัก |
เยอรมนี Rexroth GmbH |
1 | |||||
| 5 |
เครื่องยนต์ลินช์รอง |
บริษัท อเมริกัน อีตัน |
1 | |||||
| 6 |
เครื่องขับเคลื่อนร่องรอย |
บริษัท ไฮดรอลิกเกาหลี จีจิน จํากัด |
2 | |||||
| 7 |
เครื่องยืดหยุ่น |
บริษัทเยอรมัน KTR |
1 | |||||
| 8 |
เครื่องยนต์ดีเซล |
โดงเฟง คัมมินส์ พลังงานซี |
1 | |||||
| 9 |
ปั๊มดิน |
บริษัท Jiangsu Elephants Machinery Co., Ltd |
1 | BW320 | ||||
| 10 |
เครื่องกั้นไฮดรอลิก |
ผลิตเอง |
1 | |||||
| 11 |
เครื่องถือหัวบ่อ |
ผลิตเอง |
1 | |||||
| 12 |
พื้นที่ปฏิบัติการ |
ผลิตเอง |
1 | |||||
| 13 |
ชาซีครอลเลอร์ |
ผลิตเอง |
1 | |||||
| 14 |
มัสต (โทรทรรศน์) |
ผลิตเอง |
1 | |||||
| 15 |
หัวเครื่องเจาะ |
ผลิตเอง |
1 | |||||
| 16 |
เครื่องกลางด้านบนและด้านล่าง |
ผลิตเอง |
2 | BQ,NQ,HQ | ||||
| 17 |
ช่องคอของหัวเจาะ |
2 | BQ,NQ,HQ | |||||
| 18 |
ช่องคางของตัวถือหัวบ่อ |
2 | BQ,NQ,HQ | |||||
| 19 |
อุปกรณ์ป้องกัน |
ผลิตเอง |
||||||
| 20 |
การช่วยเหลือ |
1 | ||||||
| 21 |
อุปกรณ์เสริมเครื่อง |
ผลิตเอง |
1 |
วงแหวนปิด, ส่วนของปั๊มดินกระดาษ, เครื่องมือ, เป็นต้น |
||||
