เครื่องเจาะแนวดิ่ง Z90-3 รุ่น HQ 300 เมตรใช้สำหรับการอุโมงค์และการอนุรักษ์น้ำ
N / M
MOQ
FOB
ราคา
Z90-3 HQ 300m Underground Drill Rig Used For Tunneling And Water Conservancy
คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง
คุณสมบัติ
ข้อมูลพื้นฐาน
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: SINOCOREDRILL
ได้รับการรับรอง: CE ISO9001
หมายเลขรุ่น: Z90-3
แสงสูง:

เครื่องเจาะใต้ดิน

,

เครื่องเจาะเหมืองแร่

การชำระเงิน
รายละเอียดการบรรจุ: แพคเกจการเดินเรือ
เวลาการส่งมอบ: 30 วัน
เงื่อนไขการชำระเงิน: L/C, T/T
สามารถในการผลิต: ขึ้นอยู่กับคำสั่งโดยละเอียด
ข้อมูลจำเพาะ
น้ำหนัก: 2100KGS
อำนาจ: 75Kw (ไฟฟ้า) / ดีเซลใช้ได้
สไตล์: แท่นขุดเจาะใต้ดิน
มิติ: 2500 * 390 * 620
แรงดันปั๊มหลัก: 31.5mpa
ความถี่: 50 Hz
ความสามารถในการขุดเจาะ: HQ 400M / NQ 550 เมตร BQ 700 เมตร
ความเร็วในการหมุนของมอเตอร์: 1480rpm
รายละเอียดสินค้า

เครื่องเจาะแนวดิ่ง Z90-3 รุ่น HQ 300 เมตรใช้สำหรับการอุโมงค์และการอนุรักษ์น้ำ

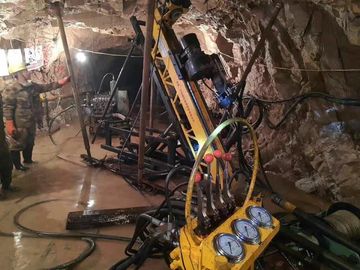

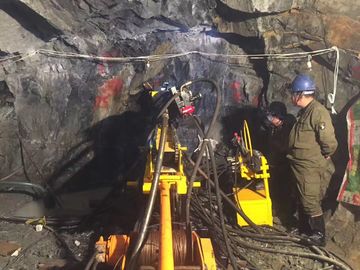

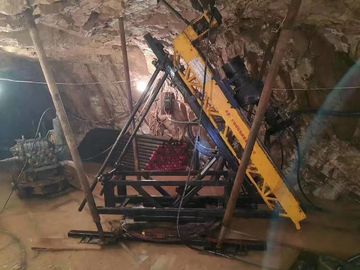

Z90-3 Underground Drilling Rig เหมาะสำหรับการขุดเจาะหลุมเพื่อสำรวจเหมือง นอกจากนี้ยังสามารถนำมาใช้ในโครงการทางรถไฟวิศวกรรมอุโมงค์และโครงการอนุรักษ์น้ำ คุณจะได้รับประโยชน์อย่างมากจากประสิทธิภาพที่ดีเยี่ยมและเชื่อถือได้

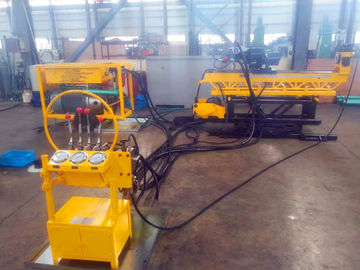

แท่นขุดเจาะใต้ดิน UZ90-3 ประกอบด้วยชุดขับเคลื่อนตัวเครื่องแผงควบคุมแผงหมุนตัวยึดคันและปั๊มโคลน

1. ปั้มน้ำมันขับเคลื่อนมอเตอร์ให้หมุนกระบอกไฮดรอลิกทำงานได้โดยปราศจากป้อมปืน

2. ระบบการหมุนของเครื่องป้อนอาหารการสูบน้ำและการหนีบจะขึ้นอยู่กับของเหลว ทำให้การเจาะของคุณทำงานได้ราบรื่นกว่าคู่แข่งรายอื่น ๆ

สามารถเจาะรูได้จากทุกมุมในอุโมงค์การทำงานตามคอลัมน์การใช้งานที่ดีที่สุด

4. ด้วย V-guide ผลิตภัณฑ์ให้สมาธิสูงสุดเกี่ยวกับแกนหลัก

5. ดูแลรักษาง่ายซ่อมแซมถอดประกอบติดตั้งและเคลื่อนย้าย

ข้อกำหนดทางเทคนิคของเครื่องเจาะแบบไฮดรอลิก (โครงสร้างปั๊มคู่)

ความเร็วในการหมุนของแกนหมุน 0-1300 นาที / นาที แรงดันการทำงานของระบบไฮดรอลิค 20 Mpa
แรงบิดแกน > 1300 นาโนเมตร ความดันทำงานสูงสุด 25 Mpa
กำลังผลักแกน > 62 KN องศาการเจาะมุม 0-360 °
กำลังดึงแกน > 83 KN มุมเจาะได้ดี 0-360 °
กรอบฟีดหัวหมุน 1600mm มุมการเจาะพื้นดิน 0-180 °
มอเตอร์ไฟฟ้า 75KW ความเร็วในการหมุนของมอเตอร์ 1480 รอบต่อนาที
แรงดันไฟฟ้า 380V ความถี่ 50 Hz
แรงดันปั๊มหลัก 31.5 Mpa ปั๊มเสริมความดันรับการจัดอันดับ 31.5 Mpa
ขนาด (ยาว * กว้าง * สูง) mm ตัวหลัก: 2500 * 390 * 620
หน่วยไฟฟ้า: 1710 * 1100 * 1270
แผงควบคุม: 550 * 450 * 1150
น้ำหนัก 2100 กิโลกรัม (ตัวเครื่อง: 550 กก., ชุดจ่ายไฟ: 800 กก., แผงควบคุม: 132 กก

ความสัมพันธ์ระหว่างความลึกของการเจาะเส้นผ่าศูนย์กลางการขุดเจาะและวัสดุแท่งเจาะ

เส้นผ่านศูนย์กลางรู (มม.) เส้นผ่าศูนย์กลางแกนเจาะ (มม.) วัสดุแท่งเจาะ ความลึกของการเจาะ (m)
ลง ตามแนวนอน ขึ้นไปข้างบน
95 (HQ) 89 เหล็ก 400 300 200
75 (NQ) 71 เหล็ก 550 400 300
59 (BQ) 55.5 เหล็ก 700 550 400
