รายละเอียดสินค้า:
|
| แบบอย่าง: | Cummins 6CTA (เทอร์โบชาร์จและระบายความร้อนด้วยน้ำ) | การกระจัด: | 8.3L (2.19 แกลลอนสหรัฐฯ) |
|---|---|---|---|
| พลัง: | 178kW (240HP) | RPM ที่ได้รับการจัดอันดับ (การตั้งค่าจากโรงงาน): | 2200RPM |
| มอเตอร์หมุน: | มอเตอร์ไฮดรอลิกคู่ - เครื่องทำตัวแปรและย้อนกลับ: SAUER-DANFOSS | น้ำหนัก: | 14500 กก.(31973 ปอนด์) |
| ขนาดการขนส่ง (ยาว × กว้าง × สูง ): | 5900 × 2240 × 2500 มม. (232.3 × 88.1 × 98.4 นิ้ว) | ||
| แสงสูง: | แท่นขุดเจาะแกนเพชรไฮดรอลิกแบบเต็ม,แท่นขุดเจาะแกนเพชร 178kW,แท่นขุดเจาะแกน 2200 รอบต่อนาที |
||

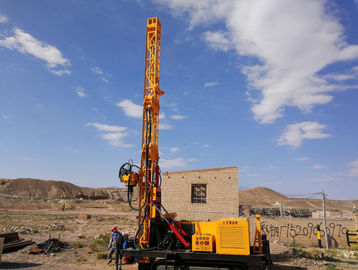

อุปกรณ์ขุดเจาะธรณีเทคนิคเพชรแกนไฮดรอลิกแบบเต็ม
แท่นขุดเจาะแกนไฮดรอลิกใต้ดินเหมาะสำหรับการเจาะรูเพื่อวัตถุประสงค์ในการสำรวจเหมือง นอกจากนี้ยังสามารถใช้ในการคว้านผิวงาน วิศวกรรมรถไฟ การขุดอุโมงค์ การก่อสร้าง และโครงการอนุรักษ์น้ำคุณจะได้รับประโยชน์อย่างมากจากประสิทธิภาพที่ยอดเยี่ยมและเชื่อถือได้
I. คุณสมบัติหลักของแท่นขุดเจาะ:
1. ปั้มน้ำมันขับเคลื่อนมอเตอร์ให้หมุน กระบอกไฮดรอลิกทำงานโดยไม่มีป้อมปืน
2. ระบบเครื่องเจาะแกนหมุน, ป้อน, สูบน้ำและจับยึดขึ้นอยู่กับไดรฟ์ของไหลทำให้การขุดเจาะของคุณราบรื่นกว่าคู่แข่ง
3. ความเร็วในการเจาะที่รวดเร็วสามารถเจาะรูได้จากทุกมุมในอุโมงค์ทำงานทีละคอลัมน์
4. ด้วย V-guide แท่นขุดเจาะให้ความเข้มข้นสูงสุดเกี่ยวกับแกนหลัก
5. ง่ายต่อการบำรุงรักษา ซ่อมแซม ถอดประกอบ ติดตั้ง และเคลื่อนย้าย
แท่นขุดเจาะแกนไฮดรอลิกใต้ดินทั้งหมดประกอบด้วยหน่วยกำลัง, ตัวเครื่อง, แผงควบคุม, หน่วยหมุน, ที่ยึดแท่งและปั๊มโคลน
ครั้งที่สองพารามิเตอร์ประสิทธิภาพหลักของ HYDX-6
ตัวเลขในตารางเหล่านี้ได้รับการคำนวณโดยอิงจากประสบการณ์ภาคสนาม และอาจคาดการณ์ได้อย่างสมเหตุสมผลความสามารถในการเจาะจริงจะขึ้นอยู่กับเครื่องมือและเงื่อนไขในการเจาะ เทคนิคการเจาะ และอุปกรณ์ที่ใช้
| เครื่องยนต์ดีเซล | แบบอย่าง | Cummins 6CTA (เทอร์โบชาร์จและระบายความร้อนด้วยน้ำ) |
| การกระจัด | 8.3L (2.19 แกลลอนสหรัฐฯ) | |
| พลัง | 178kW (240HP) | |
| RPM ที่ได้รับการจัดอันดับ (การตั้งค่าจากโรงงาน) | 2200 รอบต่อนาที | |
| ความสามารถในการเจาะ | แท่นขุดเจาะแกนเพชรไฮดรอลิก BQ | 2000 ม. (6560 ฟุต) |
| NQ | 1600 ม.(5248 ฟุต) | |
| HQ | 1300 ม. (4264 ฟุต) | |
| แท่นขุดเจาะแกนเพชรไฮดรอลิก PQ | 1,000 ม. (3280 ฟุต) | |
| มอเตอร์หมุน | มอเตอร์ไฮดรอลิกคู่ - เครื่องทำตัวแปรและพลิกกลับได้: SAUER-DANFOSS | |
| RPM | สองกะ / การเปลี่ยนแปลงแบบไม่มีขั้นตอน 0-1100 RPM | |
| อัตราส่วนของแท่นขุดเจาะแกนเพชรไฮดรอลิก | ครั้งที่ 1 8.776:1 อันดับ 2 2.716:1 | |
| ที่เปิดหัว | ทางเลื่อนด้านข้างพร้อมระบบขับเคลื่อนไฮดรอลิก | |
| หัวสว่าน | หัวจับไฮดรอลิก (PQ) | เปิดด้วยไฮดรอลิก, แคลมป์สปริงดิสก์, ปกติ C ความจุการยึดตามแนวแกนแบบปิดที่ 222 400 N |
| แม็กซ์แรงบิด | 6400 N·m (4717 lbf·ft) | |
| ถือเส้นผ่านศูนย์กลาง | 121 มม. (4.76 นิ้ว) | |
| แม็กซ์กำลังยกของแกนหมุน | 220 kN (49456 lbf) | |
| แม็กซ์กำลังให้อาหาร | 110 กิโลนิวตัน (24728 ปอนด์) | |
| ปั๊มหลัก | ปั๊มไฮดรอลิก: Axial Piston Variable displacement Triplex pump สำหรับขับเคลื่อนโรเตอร์ ปั๊มโคลนกว้าน และแม่แรงปรับระดับพร้อมระบบตรวจจับน้ำหนักบรรทุก | ผู้ผลิต: DANFOSS ปั๊มที่ 1: 200LPM ที่ 31.5MPa ปั๊มที่ 2: 120LPM ที่ 28MPa ปั๊มที่ 3: 102 LPM ที่ 16MPa |
| ถังไฮโดรลิค | ความจุ | 420 ลิตร (111 แกลลอนสหรัฐฯ) |
| ความเร็วในการยก (สายเดี่ยว) | 38-70m / นาที (กลองเปล่า) | |
| ความจุของ Main | แรงยก (สายเดี่ยว) | 120kN (26976 ปอนด์) |
| รอก | เส้นผ่านศูนย์กลางลวดเหล็ก | 22 มม. (0.86 นิ้ว) |
| ความยาวของลวดเหล็ก | 50 ม. (164 ฟุต) | |
| ความจุของรอกแบบมีสาย | แรงยก (สายเดี่ยว) | 15 kN(3372 lbf) (กลองเปล่า) |
| เส้นผ่านศูนย์กลางลวดเหล็ก | 6 มม.(0.24 นิ้ว) | |
| ความยาวของลวดเหล็ก | 2000 ม. (6560 ฟุต) | |
| ความสูงของเสา | 11 ม. (36 ฟุต) | |
| เสาปรับมุม | 0 °—90° | |
| มุมเจาะของแท่นขุดเจาะแกนเพชรไฮดรอลิก | 45º จากแนวนอนถึง 90ºvertical down | |
| เสา | จังหวะการให้อาหาร | 3800 มม. (150 นิ้ว) |
| Slippage Stroke | 1500 มม. (59 นิ้ว) | |
| ดึงฟีด | 22000 กก. (48510 ปอนด์) | |
| ฟีดแรงขับ | 11000 กก. (24255 ปอนด์) | |
| ร็อดดึง | 3 ม. หรือ 6 ม. (9.84 ฟุตหรือ 19.68 ฟุต) | |
| พิมพ์ | ลูกสูบลูกสูบสามเท่า | |
| แบบอย่าง | BW320 | |
| ปั๊มโคลน | จังหวะ | 110 มม. (4.3 นิ้ว) |
| ปริมาณการส่งออก | 320,230,165,118 ลิตร/นาที (84.5, 61, 44, 31 แกลลอนสหรัฐฯ/นาที) | |
| แรงดันจำหน่าย | 4.0, 5.0, 6.0, 8.0 Mpa (580, 725, 870, 1160 psi) | |
| ที่หนีบเท้า | ขอบเขตการหนีบ | 55.5-117.5 มม. (2.19-4.63 นิ้ว) ผ่านรู Ф154mm(6.06 นิ้ว) |
| น้ำหนัก | 14500 กก.(31973 ปอนด์) | |
| คนอื่น | ขนาดการขนส่ง (ยาว × กว้าง × สูง ) | 5900 × 2240 × 2500 มม. (232.3 × 88.1 × 98.4 นิ้ว) |
| ทางขนส่ง | เหล็กตีนตะขาบ |
