รายละเอียดสินค้า:
|
| ชนิด: | แท่นเจาะเจาะใต้ดิน | รุ่น: | XZKD95-3 |
|---|---|---|---|
| เครื่องยนต์: | มอเตอร์ขนาด 75KW | ใบสมัคร: | สำรวจเหมือง, อุโมงค์, |
| ความเร็วในการหมุนของมอเตอร์: | 1480rpm | น้ำหนัก: | 2100kgs |
| Dimession: | 2500 * 390 * แกนหลัก 620 มม | ปั๊มแรงดันหลัก: | 31.5Mpa |
| ความถี่: | 50HZ | ||
| แสงสูง: | underground drill rigs,mining drill rig |
||
75kw มอเตอร์ไฟฟ้าไฮดรอลิกหลักเจาะ Rig กับ NQ 500m

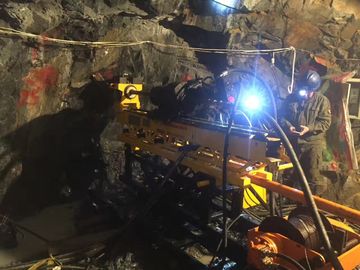

เครื่องเจาะแบบไฮดรอลิกมีความเหมาะสมสำหรับการขุดเจาะหลุมเพื่อสำรวจเหมือง นอกจากนี้ยังสามารถนำมาใช้ในโครงการทางรถไฟวิศวกรรมอุโมงค์และโครงการอนุรักษ์น้ำ คุณจะได้รับประโยชน์อย่างมากจากประสิทธิภาพที่ดีเยี่ยมและเชื่อถือได้

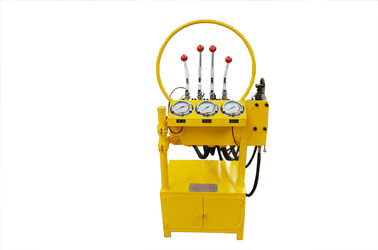

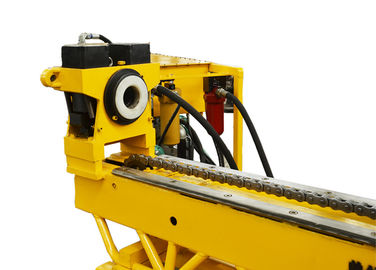

แท่นขุดเจาะใต้ดิน XZKD95-3 ประกอบด้วยชุดขับเคลื่อนตัวเครื่องแผงควบคุมแผงหมุนตัวยึดคันและปั๊มโคลน
1. ปั้มน้ำมันขับเคลื่อนมอเตอร์ให้หมุนกระบอกไฮดรอลิกทำงานได้โดยปราศจากป้อมปืน
2. ระบบการหมุนของเครื่องป้อนอาหารการสูบน้ำและการหนีบจะขึ้นอยู่กับของเหลว ทำให้การเจาะของคุณทำงานได้ราบรื่นกว่าคู่แข่งรายอื่น ๆ
สามารถเจาะรูได้จากทุกมุมในอุโมงค์การทำงานตามคอลัมน์การใช้งานที่ดีที่สุด
4. ด้วย V-guide ผลิตภัณฑ์ให้สมาธิสูงสุดเกี่ยวกับแกนหลัก
5. ดูแลรักษาง่ายซ่อมแซมถอดประกอบติดตั้งและเคลื่อนย้าย
ข้อกำหนดทางเทคนิค
| ความเร็วในการหมุนของแกนหมุน | 0-1300 นาที / นาที | แรงดันการทำงานของระบบไฮดรอลิค | 20 Mpa |
| แรงบิดแกน | > 1300 นาโนเมตร | ความดันทำงานสูงสุด | 25 Mpa |
| กำลังผลักแกน | > 62 KN | องศาการเจาะมุม | 0-360 ° |
| กำลังดึงแกน | > 83 KN | มุมเจาะได้ดี | 0-360 ° |
| กรอบฟีดหัวหมุน | 1600mm | มุมการเจาะพื้นดิน | 0-180 ° |
| มอเตอร์ไฟฟ้า | 75KW | ความเร็วในการหมุนของมอเตอร์ | 1480 รอบต่อนาที |
| แรงดันไฟฟ้า | 380V | ความถี่ | 50 Hz |
| แรงดันปั๊มหลัก | 31.5 Mpa | ปั๊มเสริมความดันรับการจัดอันดับ | 31.5 Mpa |
| ขนาด (ยาว * กว้าง * สูง) mm | ตัวเครื่อง: 2500 * 390 * 620 หน่วยไฟฟ้า: 1710 * 1100 * 1270 แผงควบคุม: 550 * 450 * 1150 | ||
| น้ำหนัก | 2100 กิโลกรัม (ตัวเครื่อง: 550 กก., ชุดจ่ายไฟ: 800 กก., แผงควบคุม: 132 กก | ||
ความสัมพันธ์ระหว่างความลึกของการเจาะเส้นผ่าศูนย์กลางการขุดเจาะและวัสดุแท่งเจาะ
| เส้นผ่านศูนย์กลางรู (มม.) | เส้นผ่าศูนย์กลางแกนเจาะ (มม.) | วัสดุแท่งเจาะ | ความลึกของการเจาะ (m) | ||
| ลง | ตามแนวนอน | ขึ้นไปข้างบน | |||
| 95 (HQ) | 89 | เหล็ก | 400 | 300 | 200 |
| 75 (NQ) | 71 | เหล็ก | 550 | 400 | 300 |
| 59 (BQ) | 55.5 | เหล็ก | 700 | 550 | 400 |
เราเป็นผู้ผลิตระดับมืออาชีพของการเจาะสำรวจคุณภาพสูง rig และแกนหลักบาร์เรลบิตแกนเพชรสว่าน rod ใน Jiangsu Ch ina ตั้งแต่ 2008
- เครื่องเจาะแกนหลัก
- เจาะน้ำได้ดี,
-Muti-funchtion เจาะ rig สำหรับก๊าซและน้ำมัน
- อุปกรณ์ขุดเจาะหลักในพื้นที่
- HDD แท่นขุดเจาะสำหรับการก่อสร้างใต้ดินเมือง, telcom, ท่อน้ำท่อก๊าซและน้ำมัน,
ผลิตภัณฑ์เจาะสายหลัก :
Impregnated Bit (T2-76 / 86/101 ฯลฯ BQ, HQ, NQ, PQ ฯลฯ )
บิตพื้นผิว (T2-76 / 86/101 ฯลฯ BQ, HQ, NQ, PQ ฯลฯ )
Reaming Shell (T2-76 / 86/101 ฯลฯ BQ, HQ, NQ, PQ ฯลฯ )
แกนบาร์เรลและอะไหล่ :
สว่าน Rod, lifters หลักกรณีกรณียกน้ำหนัก, แหวนหยุด, เชื่อมโยงไปถึงแหวน, เชื่อมโยงไปถึงไหล่, stabilizers, ล็อคข้อต่อ, ข้อต่ออะแดปเตอร์,
ท่อด้านในและ wrenches หลอดด้านนอกประกอบหัวแกนบาร์เรล ...
