รายละเอียดสินค้า:
|
พิมพ์: | เครื่องเป่าลมโรตารี่ | ขนาด: | HC-25S /HC-251S /HC-30S /HC-301S ...ฯลฯ |
---|---|---|---|
ความถี่: | 50Hz | ใบสมัคร: | การเติมอากาศในการบำบัดน้ำ โรงพยาบาลและห้องปฏิบัติการ การผสมน้ำเสียและการเติมอากาศ |
ช่วงแรงดันลมของโบลเวอร์โรตารี: | 0.1-0.5 kgf / cm2 | ชื่อ: | การใช้พลังงานต่ำ Hc Series Hc 251s เครื่องเป่าลมแบบโรตารี่เสียงรบกวนต่ำ |
แสงสูง: | hc 251sเครื่องเป่าลมแบบโรตารี่,hc 30sโรตารีกลีบโบลเวอร์,50เฮิร์ตเป่าลมโรตารี่ |

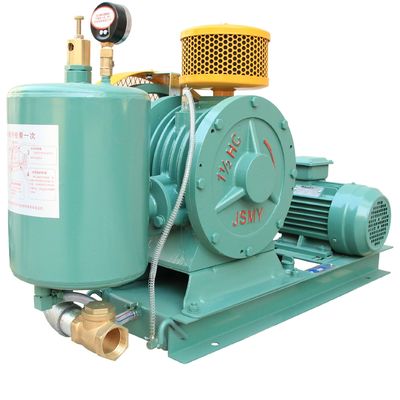

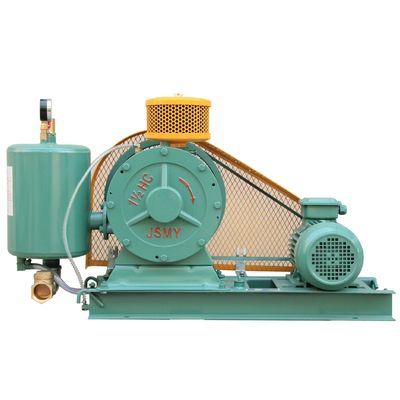

ติดตั้งง่าย ใช้พลังงานต่ำ HC Series Low Noise Rotary Air Blower
โครงสร้างเครื่องเป่าลมแบบหมุน HC series และหลักการทำงาน
ช่วงแรงดันลมโบลเวอร์โรตารี: 0.1-0.5 kgf/cm2
โบลเวอร์โรตารีมีโครงสร้างที่สวยงามและประกอบด้วยส่วนประกอบหลัก 6 ส่วน: มอเตอร์ ไส้กรองอากาศ เครื่องยนต์หลักของโบลเวอร์ ช่องลม ฐาน (และถังน้ำมัน) หัวหยดน้ำมัน
โบลเวอร์ทำงานบนโรเตอร์นอกรีตออฟเซ็ตในกระบอกสูบ ทำให้ปริมาตรเปลี่ยนระหว่างกลีบในช่องโรเตอร์เพื่อดูด อัด และปล่อยอากาศ
ระหว่างการทำงาน ความแตกต่างของแรงดันของโบลเวอร์จะใช้ในการส่งน้ำมันหล่อลื่นไปยังหัวฉีดน้ำหยดโดยอัตโนมัติ หยดลงในกระบอกสูบเพื่อลดแรงเสียดทานและเสียงรบกวน และในขณะเดียวกันก็ลดการกลับมาของอากาศในกระบอกสูบ
โครงสร้างโบลเวอร์โรตารี่และจังหวะ
คุณสมบัติ:
.เสียงรบกวนต่ำ, ใช้พลังงานต่ำ, การทำงานที่มั่นคง, ติดตั้งง่าย
.ทนทานต่อการเปลี่ยนแปลงโหลด กระแสลมคงที่ พร้อมช่องลมเพื่อการระบายอากาศที่ราบรื่น
.วัสดุดีเยี่ยม โครงสร้างประณีต และประสิทธิภาพที่โดดเด่น
การใช้งาน:
ข้อมูลจำเพาะ:
| พอร์ตไอเสียDia | | | ความเร็ว | การไหลของอากาศ | ลูกรอกสายพาน | วีเข็มขัด | ถังน้ำมัน | น้ำหนัก | |||||||
RPM | 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/ | 0.5kgf/cm2 | เครื่องเป่าลม | เครื่องยนต์ | น้ำหนักสุทธิ | น้ำหนักรวม | |||||||
HC-25S | 3/4” (20) | 0.37KW | 50HZ | 430 | 0.278 | 0.265 | 0.250 | 0.237 | 0.225 | 8” | 3” | A-889 | 1.2L (0.9L) | 40KG | 45KG | |
HC-251S | 3/4” (20) | 0.55KW | 50HZ | 450 | 0.32 | 0.31 | 0.3 | 0.29 | 0.29 | 8” | 21/2” | A-1016 | 1.5L (1.1L) | 44KG | 51KG | |
HC-30S | 1”(25) | 0.55KW | 50HZ | 430 | 0.36 | 0.35 | 0.34 | 0.33 | 0.32 | 10” | 3” | A-1118 | 1.5L (1.1L) | 50KG | 57KG | |
HC-301S | 1”(25) | 0.75KW | 50HZ | 520 | 0.43 | 0.425 | 0.42 | 0.41 | 0.4 | 10” | 31/2” | A-1143 | 1.5L (1.1L) | 50KG | 57KG | |
HC-40S | 11/4” (23) | 0.75KW | 50HZ | 500 | 0.68 | 0.67 | 0.66 | 0.65 | 0.62 | 12” | 4” | A-1321 | 2.5L (1.7L) | 80KG | 88KG | |
HC-401S | 11/4”(32) | 1.5KW | 50HZ | 580 | 0.84 | 0.82 | 0.8 | 0.74 | 0.7 | 12” | 41/2” | A-1321 | 2.5L (1.7L) | 85KG | 93KG | |
HC-50S | 11/2”(40) | 1.5KW | 50HZ | 430 | 1.2 | 1.15 | 1.1 | 1.08 | 1.05 | 14” | 4” | A-1600 | 3.5L (2.3L) | 120KG | 130KG | |
HC-501S | 11/2”(40) | 2.2KW | 50HZ | 500 | 1.5 | 1.47 | 1.45 | 1.41 | 1.4 | 14” | 41/2” | A-1600 | 3.5L (2.3L) | 125KG | 135KG | |
HC-60S | 2”(50) | 2.2KW | 50HZ | 450 | 2 | 1.95 | 1.9 | 1.8 | 1.75 | 16” | 5” | B-1880 | 5.5L (3.8L) | 190KG | 223KG | |
HC-601S | 2”(50) | 4KW | 50HZ | 540 | 2.5 | 2.45 | 2.4 | 2.3 | 2.25 | 16” | 6” | B-1880 | 5.5L (3.8L) | 200KG | 233KG | |
HC-80S | 21/2”(65) | 4KW | 50HZ | 430 | 2.95 | 2.8 | 2.75 | 2.65 | 2.6 | 18” | 51/2” | B-2108 | 8L (6L) | 250KG | 268KG | |
HC-801S | 21/2”(65) | 5.5KW | 50HZ | 500 | 3.65 | 3.6 | 3.5 | 3.4 | 3.3 | 18” | 6” | B-2134 | 8L (6L) | 275KG | 293KG | |
HC-100S | 3” (80) | 5.5KW | 50HZ | 390 | 4.5 | 4.45 | 4.4 | 4.3 | 4.2 | 20” | 51/2” | B-2362 | 20L (16L) | 375KG | 395KG | |
HC-1001S | 3” (80) | 7.5KW | 50HZ | 420 | 5.6 | 5.5 | 5.4 | 5.3 | 5.2 | 20” | 6” | B-2362 | 20L (16L) | 390KG | 410KG |
ภาพวาดและการติดตั้งโบลเวอร์โรตารี่
หน่วย:mm
หน่วย:mm
แบบอย่าง | NS | NS | ค | NS | อี | NS | NS | ชม | ผม | NS | K | หลี่ | NS | NS | อู๋ | พี ไซส์ |
HC-25S | 615 | 240 | 360 | 131 | 170 | 440 | 240 | 45 | 380 | 30 | 215 | 88 | 85 | 172 | / | 3/4” |
HC-251S | 710 | 255 | 445 | 145 | 200 | 510 | 170 | 80 | 410 | 50 | 130 | 120 | 30 | 65 | 115 | 3/4” |
HC-30S | 690 | 255 | 450 | 145 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1” |
HC-301S | 730 | 255 | 450 | 150 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1” |
HC-40S | 795 | 305 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4” |
HC-401S | 800 | 310 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4” |
HC-50S | 1010 | 345 | 600 | 213 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2” |
HC-501S | 1010 | 350 | 600 | 218 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2” |
HC-60S | 1180 | 385 | 730 | 230 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2” |
HC-601S | 1180 | 390 | 730 | 235 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2” |
HC-80S | 1325 | 440 | 870 | 260 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2” |
HC-801S | 1325 | 445 | 870 | 265 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2” |
HC-100S | 1520 | 555 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3” |
HC-1001S | 1520 | 560 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3” |
