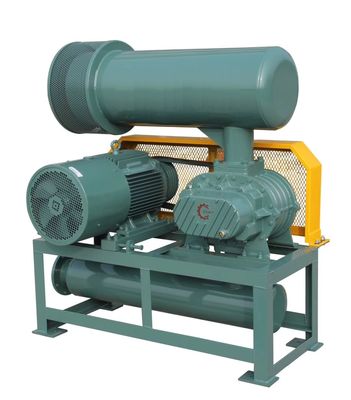

โครงสร้างที่มีเสียงรบกวนต่ำ Sl4005 Air Root Blower Three Lobe Double Oil Tank

โครงสร้างที่มีเสียงรบกวนต่ำ Sl4005 Air Root Blower Three Lobe Double Oil Tank
โครงสร้างที่มีเสียงรบกวนต่ำ Sl4005 Air Root Blower Three Lobe Double Oil Tank โครงสร้างที่มีเสียงรบกวนต่ำ Sl4005 Air Root Blower Three Lobe Double Oil Tank โครงสร้างที่มีเสียงรบกวนต่ำ Sl4005 Air Root Blower Three Lobe Double Oil Tank

ภาพใหญ่ :  โครงสร้างที่มีเสียงรบกวนต่ำ Sl4005 Air Root Blower Three Lobe Double Oil Tank

รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: JSMY
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: SL4005 / SL5003 / SL5006 / SL5009
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: N / M
ราคา: Negotiable
รายละเอียดการบรรจุ: ส่งออกแพคเกจมาตรฐาน
เวลาการส่งมอบ: 1 สัปดาห์
เงื่อนไขการชำระเงิน: L / C, T / T

โครงสร้างที่มีเสียงรบกวนต่ำ Sl4005 Air Root Blower Three Lobe Double Oil Tank

ลักษณะ
พิมพ์: เครื่องเป่าลมราก ขนาด: SL4005 / SL5003 / SL5006 /SL5009 ..ฯลฯ
วิธีระบายความร้อน: ระบายความร้อนด้วยอากาศและระบายความร้อนด้วยน้ำ ใบสมัคร: โบลเวอร์หรือเครื่องดูดฝุ่น
ไซต์ที่ติดตั้ง: ในร่ม, กลางแจ้ง, อุณหภูมิแวดล้อมไม่ว่าจะมีสถานที่อันตรายหรือไม่ ทางวิ่ง: ข้อต่อ,สายพานร่องวี
แสงสูง:

sl4005 เครื่องเป่ารากอากาศแบบราก

,

เครื่องเป่ารากอากาศ sl4005

,

เครื่องเป่ารากอากาศระบายความร้อนด้วยน้ำ



โครงสร้างที่มีเสียงรบกวนต่ำ Three-Lobe Double Oil Tank Roots Air Blower





รายละเอียดสินค้า



1) เครื่องเป่าลม Roots เป็นพัดลมปริมาตร

2) การไหลของอากาศเป็นสัดส่วนกับความเร็วใบพัดสามกลีบหมุนในแต่ละครั้ง และใบพัดสองใบหายใจและระบายออกสามครั้ง

เมื่อเทียบกับแบบสองกลีบ การเต้นของแก๊สจะน้อยกว่า การเปลี่ยนแปลงของโหลดจะน้อยกว่า ความแข็งแรงเชิงกลนั้นแข็งแกร่งกว่า เสียงรบกวนต่ำ และการสั่นสะเทือนมีขนาดเล็ก

3) มีใบพัดสามกลีบ 2 ชิ้นบนเพลาคู่ขนานสองอันช่องว่างเล็กน้อยอยู่ระหว่างใบพัดกับพื้นผิวด้านในของถังรูปไข่และใบพัดแต่ละอัน

ใบพัดหมุนด้วยความเร็วคงที่ในทิศทางตรงกันข้ามก๊าซจำนวนหนึ่งที่ล้อมรอบด้วยถังและใบพัดถูกขนส่งจากด้านดูดไปยังด้านไอเสีย

4) ใบพัดและเกียร์ซิงโครไนซ์แต่ละอันจะรักษาตำแหน่งเฟสที่ถูกต้องเสมอ การติดต่อซึ่งกันและกันจะไม่เกิดขึ้น ดังนั้นจึงสามารถเร่งความเร็วได้โดยไม่ต้องหล่อลื่นภายใน ใช้งานง่าย การทำงานและประสิทธิภาพที่มั่นคง ปรับให้เข้ากับวัตถุประสงค์ต่างๆ และใช้งานได้หลากหลาย ช่วงของฟิลด์





หลักการทำงานของใบพัดสามแฉก

โครงสร้างที่มีเสียงรบกวนต่ำ Sl4005 Air Root Blower Three Lobe Double Oil Tank 0



โครงสร้างหลัก

โครงสร้างที่มีเสียงรบกวนต่ำ Sl4005 Air Root Blower Three Lobe Double Oil Tank 1





คุณสมบัติหลัก:

  • ขับเคลื่อนด้วยเกียร์ซิงโครนัสแบบเฮลิคอล: ระบบส่งกำลังแบบสมดุล, เสียงรบกวนต่ำ
  • การนำเส้นโค้งใบพัดขั้นสูงมาใช้ในโลก: เพิ่มอัตราส่วนปริมาตร ประสิทธิภาพสูง
  • ตลับลูกปืนทั้งหมดนำเข้าจากตลับลูกปืน NSK หรือ SKF มีประสิทธิภาพการโหลดที่ดีและอายุการใช้งานยาวนาน
  • ซีลน้ำมันใช้ซีล CR นำเข้าจากอเมริกา
  • วิธีการทำความเย็นเป็นแบบระบายความร้อนด้วยอากาศและระบายความร้อนด้วยน้ำ
  • ใบพัดใช้โครงสร้างใบพัดและเพลาแบบบูรณาการมันหลีกเลี่ยงข้อบกพร่องของโครงสร้างแยกเพลาใบพัด
  • โครงสร้างกะทัดรัด โครงสร้างใบพัดทางเข้าและทางออกเดียวกัน การติดตั้งที่ยืดหยุ่น
  • มีวิธีการติดตั้งที่หลากหลายสามารถติดตั้งเครื่องเป่าลมเข้ากับช่องลมเข้าแนวนอนและช่องลมเข้าแนวตั้งได้โดยใช้ช่องลมด้านล่างเดียวกัน
  • นอกจากนี้ยังสามารถเปลี่ยนตำแหน่งของเพลาขับ, ไดรฟ์เพลาขวาหรือซ้าย, เพลาบนหรือเพลาขับล่าง
  • โครงสร้างถังน้ำมันคู่ การหล่อลื่นแบบกระเซ็นใช้ที่ปลายเกียร์และปลายไดรฟ์ ซึ่งช่วยเพิ่มการกระจายความร้อนได้ดีขึ้น และยังช่วยปรับปรุงผลการหล่อลื่นที่ดีขึ้นของแบริ่งและเกียร์



โครงสร้างที่มีเสียงรบกวนต่ำ Sl4005 Air Root Blower Three Lobe Double Oil Tank 2โครงสร้างที่มีเสียงรบกวนต่ำ Sl4005 Air Root Blower Three Lobe Double Oil Tank 3



การอ้างอิงการติดตั้งเครื่องเป่าลม Roots





โครงสร้างที่มีเสียงรบกวนต่ำ Sl4005 Air Root Blower Three Lobe Double Oil Tank 4

โครงสร้างที่มีเสียงรบกวนต่ำ Sl4005 Air Root Blower Three Lobe Double Oil Tank 5



ศูนย์เครื่องจักรกลซีเอ็นซีใบพัด



ใบพัดเป็นรูปใบพัดและเพลาแบบบูรณาการของ QT500-7มันถูกประมวลผลแบบบูรณาการโดยศูนย์เครื่องจักรกลเพื่อหลีกเลี่ยงข้อบกพร่องที่เกิดจากการแยกตัวของใบพัดและเพลา (การเปลี่ยนรูป การขยายตัวทางความร้อน การเยื้องศูนย์ การสึกหรอ ฯลฯ)





โครงสร้างที่มีเสียงรบกวนต่ำ Sl4005 Air Root Blower Three Lobe Double Oil Tank 6โครงสร้างที่มีเสียงรบกวนต่ำ Sl4005 Air Root Blower Three Lobe Double Oil Tank 7โครงสร้างที่มีเสียงรบกวนต่ำ Sl4005 Air Root Blower Three Lobe Double Oil Tank 8โครงสร้างที่มีเสียงรบกวนต่ำ Sl4005 Air Root Blower Three Lobe Double Oil Tank 9





ศูนย์ทดสอบประสิทธิภาพ Roots Blower



บริษัทของเราใช้ระบบทดสอบรากโบลเวอร์ไมโครคอมพิวเตอร์ซึ่งได้รับการพัฒนาร่วมกันโดยสถาบันพัฒนาการทดสอบและการวิจัยที่มีชื่อเสียงของเราในประเทศจีนภายใต้คำแนะนำทางเทคนิคของบริษัทญี่ปุ่นและอเมริกา

ระบบทดสอบนี้แนะนำการรับสัญญาณ CRAS ขั้นสูงและระบบตรวจสอบ

ตามมาตรฐานอุตสาหกรรมแห่งชาติ <<JB/T8941.2-1999 วัตถุประสงค์ทั่วไปวิธีการทดสอบประสิทธิภาพของเครื่องเป่าลม Roots >> มีการติดตั้งเซ็นเซอร์สัญญาณและเครื่องมือแสดงผลต่างๆ ที่ตรงตามข้อกำหนดของการทดสอบความแม่นยำ ความน่าเชื่อถือสูง และการสังเกตที่ง่าย

มันรวบรวมการไหลของอากาศ แรงดันลม เสียง การสั่นสะเทือน ความเร็ว อุณหภูมิ กระแส แรงดัน และสัญญาณอื่น ๆ เข้าสู่คอมพิวเตอร์สามารถตรวจสอบ วิเคราะห์ จัดเก็บบันทึกด้วยคอมพิวเตอร์ออนไลน์ได้ และเป็นระดับชั้นนำของคู่ค้าในประเทศ





โครงสร้างที่มีเสียงรบกวนต่ำ Sl4005 Air Root Blower Three Lobe Double Oil Tank 10โครงสร้างที่มีเสียงรบกวนต่ำ Sl4005 Air Root Blower Three Lobe Double Oil Tank 11



การเลือกรุ่น Roots Blower:

  1. ใบสมัคร: โบลเวอร์หรือเครื่องดูดฝุ่น
  2. คุณสมบัติของอากาศ: ชื่ออากาศ สถานะ อุณหภูมิ ไม่ว่าจะกัดกร่อนและระเบิดได้

ในกรณีของอากาศผสม โปรดระบุอัตราส่วนองค์ประกอบและน้ำหนักโมเลกุล

  1. ความดัน: Kgf/Cm2 , mmH2o, mmHg, ปะ
  2. การไหลของอากาศ: M3/ นาทีเงื่อนไขอ้างอิง (N: 01, ความดันบรรยากาศมาตรฐาน, การไหลของอากาศในสถานะอากาศแห้ง)

สภาวะมาตรฐาน (S: 201, ความดันบรรยากาศมาตรฐาน, ความชื้นสัมพัทธ์ 65% สถานะการไหลของอากาศ)

สภาพการดูด (แรงดันอุณหภูมิดูด, ค่าอุณหภูมิ)

  1. ไซต์ที่ติดตั้ง: ในร่ม, กลางแจ้ง, อุณหภูมิแวดล้อม, ไม่ว่าจะมีสถานที่อันตรายหรือไม่
  2. มอเตอร์: รุ่น, กำลังขับ, จำนวนขั้ว, ข้อกำหนดอื่นๆ
  3. ทางขับ: ข้อต่อ, สายพานร่องวี
  4. อื่นๆ : เวลาเดินเครื่อง, อุปกรณ์เสริมและอะไหล่, ทำสี
  5. ช่วงการไหลของอากาศที่อนุญาตที่ความดันที่ระบุคือ ±5%





ข้อมูลจำเพาะ

แบบอย่าง

ไอเสีย

พอร์ต เดีย

(MM)



ความเร็ว

ความดันที่แตกต่างกันสำหรับการไหลของอากาศขาเข้าที่แตกต่างกัน (M3/นาที) และกำลังเพลา (กิโลวัตต์)
0.1kgf/ซม.2 0.2kgf/ซม.2 0.3kgf/ซม.2 0.4kgf/cm2 0.5kgf/ซม.2 0.6kgf/cm2 0.7kgf/ซม.2 0.8kgf/cm2
RPM 1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa

NS3/

นาที

KW

NS3/

นาที

กิโลวัตต์

NS3/

นาที

KW

NS3/

นาที

KW

NS3/

นาที

KW

NS3/

นาที

KW

NS3/

นาที

KW NS3/นาที KW





SL

4005



50

(2”)

1000 2.46 0.80 2.11 1.30 1.88 1.80 1.67 2.40 1.48 2.90 1.25 3.50
1200 3.11 0.90 2.78 1.60 2.53 2.20 2.32 2.90 2.13 3.50 1.91 4.20 1.76 4.70
1400 3.76 1.10 3.43 1.80 3.18 2.60 2.97 3.30 น 2.78 4.10 2.56 4.90 2.42 5.50
1600 4.41 1.20 4.08 2.10 3.83 2.90 3.62 3.80 3.43 4.70 3.22 5.60 3.07 6.30 น
1800 5.06 1.40 4.73 2.30 น 4.48 3.30 น 4.27 4.30 น 4.08 5.30 น 3.87 6.20 3.72 7.10
2000 5.71 1.50 5.38 2.60 5.13 3.70 4.92 4.80 4.73 5.90 4.52 6.90 4.38 7.90
2200 6.36 1.70 6.03 2.80 5.78 4.00 5.57 5.20 5.38 6.40 5.18 7.60 5.03 8.70



SL

5003



65

(2.5”)

800 2.37 1.00 2.02 1.60 1.75 2.10 1.63 2.60 1.43 3.20 1.23 4.02
1000 3.18 1.30 2.83 2.00 2.56 2.60 2.43 3.30 น 2.13 4.00 1.95 4.60 1.75 5.50
1200 3.98 1.50 3.63 2.40 3.36 3.20 3.13 4.00 2.93 4.80 2.75 5.60 2.59 6.40
1400 4.78 1.80 4.43 2.70 4.16 3.70 3.94 4.60 3.74 5.60 3.56 6.50 3.39 7.40 3.24 8.40
1600 5.59 2.10 5.24 3.00 5.17 4.20 4.94 5.30 น 4.68 6.40 4.56 7.40 4.29 8.50 4.14 9.60
1800 6.39 2.30 น 6.04 3.50 5.87 4.70 5.75 5.90 5.45 7.10 5.17 8.50 5.09 9.60 4.98 10.80
2000 7.20 2.60 6.85 3.90 6.66 5.30 น 6.54 6.60 6.35 7.90 6.06 9.60 5.80 10.60 5.65 12.00
2200 8.00 2.80 7.65 4.30 น 7.38 5.80 7.16 7.30 น 6.96 8.70 6.78 10.6 6.61 11.70 6.45 13.20

























































แบบอย่าง

ไอเสีย

พอร์ต Dia

(MM)



ความเร็ว

ความดันที่แตกต่างกันสำหรับการไหลของอากาศขาเข้าที่แตกต่างกัน (M3/นาที) และกำลังเพลา (กิโลวัตต์)
0.1kgf/ซม.2 0.2kgf/ซม.2 0.3kgf/ซม.2 0.4kgf/cm2 0.5kgf/ซม.2 0.6kgf/cm2 0.7kgf/ซม.2 0.8kgf/cm2



RPM

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
NS3/นาที KW NS3/นาที กิโลวัตต์ NS3/นาที KW NS3/นาที KW NS3/นาที KW NS3/นาที KW NS3/นาที KW NS3/นาที KW



SL

5006



100

(4”)

800 3.84 1.30 3.35 2.20 2.97 3.00 2.66 3.80 2.38 4.70 2.12 5.50
1000 5.34 1.70 4.98 2.70 4.78 3.80 4.66 4.80 4.53 5.90 4.38 6.90 3.97 7.90
1200 6.36 2.00 6.25 3.30 น 6.01 4.50 5.88 5.80 5.46 7.00 4.98 8.88 4.65 9.50
1400 7.88 2.30 น 7.78 3.80 7.56 5.30 น 7.46 6.70 7.23 8.20 6.90 9.70 6.56 11.10 6.34 12.60
1600 9.70 2.70 9.55 4.30 น 9.37 6.00 9.12 7.70 8.76 9.40 8.21 11.00 น. 8.05 12.70 7.88 14.40
1800 11.13 3.00 11.00 น. 4.90 10.67 6.80 10.23 8.70 9.88 10.50 9.50 12.40 9.18 14.30 น. 8.89 16.20
2000 12.39 3.30 น 12.22 5.40 11.78 7.50 11.56 10.20 11.34 11.70 11.11 13.80 10.89 15.90 10.22 18.00
2200 13.64 3.70 13.15 6.00 12.78 8.30 น 12.46 10.60 12.18 12.90 11.93 15.20 11.69 17.50 11.48 19.80



SL

5009



100

(4”)

800 5.83 1.70 5.20 2.90 4.72 4.20 4.32 5.40 3.96 6.00 3.62 6.90
1000 7.98 2.10 7.67 3.70 7.32 5.20 7.04 6.70 6.80 8.30 น 6.45 9.30 น
1200 9.50 2.60 8.87 4.40 8.39 6.20 7.99 8.10 7.63 9.90 7.21 10.90
1400 11.33 3.00 10.71 5.10 10.23 7.30 น 9.82 9.40 9.47 11.60 9.12 12.60
1600 13.17 3.40 12.54 5.90 12.03 8.30 น 11.66 10.80 11.30 น. 13.20 10.78 15.20
1800 15.00 น 3.90 14.38 6.60 13.90 9.40 13.49 12.10 13.14 14.90 12.14 16.90
2000 16.84 4.30 น 16.21 7.40 15.73 10.40 15.33 13.50 14.97 16.50 13.57 18.50
2200 18.67 4.70 18.05 น 8.10 17.57 11.50 17.16 14.80 16.81 18.20 16.11 20.20





แบบอย่าง

พอร์ตไอเสีย dia

(MM)



ความเร็ว

ความดันที่แตกต่างกันสำหรับการไหลของอากาศขาเข้าที่แตกต่างกัน (M3/นาที) และกำลังเพลา (กิโลวัตต์)
0.1kgf/ซม.2 0.2kgf/ซม.2 0.3kgf/ซม.2 0.4kgf/cm2 0.5kgf/ซม.2 0.6kgf/cm2 0.7kgf/ซม.2 0.8kgf/cm2



RPM

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
NS3/นาที KW NS3/นาที กิโลวัตต์ NS3/นาที KW NS3/นาที KW NS3/นาที KW NS3/นาที KW NS3/นาที KW NS3/นาที KW



SL

6005



80

(3”)

800 4.63 1.70 4.07 2.70 3.65 3.60 3.29 4.60 2.97 5.60 2.68 6.60 2.42 7.60
1000 6.13 2.10 5.57 3.30 น 5.14 4.60 4.78 5.80 4.46 7.10 4.17 8.30 น 3.91 9.50 3.66 10.80
1200 7.62 2.50 7.07 4.00 6.64 5.50 6.28 7.00 5.96 8.50 5.67 10.00 น 5.76 11.50 5.00 12.90
1400 9.12 2.90 8.56 4.60 8.13 6.40 7.77 8.10 7.45 9.90 7.17 11.60 6.90 13.40 6.65 15.10
1600 10.61 3.30 น 10.06 -- 9.63 7.30 น 9.27 9.30 น 8.95 11.30 น. 8.66 13.30 น. 8.40 15.30 น. 8.15 17.30 น.
1800 12.11 3.70 11.55 6.00 11.12 8.20 10.76 10.50 10.44 12.70 10.16 14.90 9.89 17.20 9.64 19.40
2000 13.60 4.10 13.05 6.60 12.62 9.10 12.26 11.60 11.94 14.10 น 11.65 16.60 11.39 19.10 11.14 21.60



SL

6008



125

(5”)

800 7.41 2.30 น 6.51 3.80 5.83 5.40 5.25 7.00 4.74 8.60 4.28 10.20 3.86 11.80
1000 10.45 2.80 9.88 4.80 9.46 6.80 9.12 8.80 8.53 10.80 8.21 12.80 7.88 14.80 7.12 16.70
1200 12.98 3.40 12.29 5.80 11.61 8.20 11.12 10.50 10.52 12.90 10.21 15.30 น. 9.64 17.70 9.25 20.10
1400 15.58 3.90 15.12 6.70 14.77 9.50 14.42 12.30 น. 13.91 15.10 13.45 17.90 13.01 20.70 12.64 23.40
1600 16.97 4.50 16.45 7.70 15.99 10.90 15.43 14.10 น 14.97 17.20 14.35 20.40 13.67 23.60 13.03 26.80
1800 19.67 5.10 19.46 8.70 18.99 12.20 18.50 15.80 18.10 19.40 17.78 23.00 น. 17.40 26.60 17.03 30.10
2000 21.75 5.60 20.85 9.60 20.17 13.60 19.59 17.60 19.08 21.60 18.62 25.50 18.20 29.50 17.81 33.50



แบบอย่าง

ไอเสีย

พอร์ต Dia

(MM)



ความเร็ว

ความดันที่แตกต่างกันสำหรับการไหลของอากาศขาเข้าที่แตกต่างกัน (M3/นาที) และกำลังเพลา (กิโลวัตต์)
0.1kgf/ซม.2 0.2kgf/ซม.2 0.3kgf/ซม.2 0.4kgf/cm2 0.5kgf/ซม.2 0.6kgf/cm2 0.7kgf/ซม.2 0.8kgf/cm2



RPM

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
NS3/นาที KW NS3/นาที กิโลวัตต์ NS3/นาที KW NS3/นาที KW NS3/นาที KW NS3/นาที KW NS3/นาที KW NS3/นาที KW



SL

6015



150

(6”)

800 14.90 3.60 14.22 6.60 13.94 9.60 12.86 12.60 10.40 14.30 น. 8.70 16.30 น.
1000 19.38 4.60 18.71 8.30 น 17.43 12.00 16.34 15.80 15.20 19.93 14.20 น 22.93
1200 22.87 5.50 21.20 10.00 น 19.91 14.40 18.83 18.90 17.83 21.40 16.07 23.40
1400 27.36 6.40 25.68 11.60 24.40 16.80 23.31 22.10 22.02 25.00 น 20.12 28.00
1600 31.84 7.30 น 30.17 13.30 น. 28.88 19.30 น. 27.80 25.20 26.21 28.60 24.56 31.60
1800 36.33 8.20 34.65 14.90 33.37 21.70 32.28 28.40 30.40 32.20 27.49 36.20
2000 40.81 9.10 39.14 16.60 37.85 24.10 36.77 31.50 34.59 35.70 30.50 39.70



SL

7006



100

(4”)

700 6.93 2.10 6.26 3.60 5.75 5.00 5.32 6.40 4.94 7.80 4.59 9.30 น 4.27 10.70 4.24 10.90
800 8.15 2.50 7.48 4.10 6.97 5.70 6.54 7.30 น 6.16 9.00 5.81 10.60 5.50 12.20 5.20 13.80
1000 10.59 3.10 9.92 5.10 9.41 7.10 8.98 9.20 8.60 11.20 8.25 13.20 7.94 15.30 น. 7.64 17.30 น.
1200 13.03 3.70 12.36 6.10 11.85 8.60 11.42 11.00 น. 11.04 13.40 10.69 15.90 10.38 18.30 น. 10.08 20.80
1400 15.47 4.30 น 14.81 7.10 14.29 10.00 น 13.86 12.80 13.48 15.70 13.13 18.50 12.82 21.40 12.52 24.20
1600 17.91 4.90 17.25 8.20 16.73 11.40 16.30 น. 14.70 15.92 17.90 15.58 21.20 15.26 24.40 14.96 27.70







แบบอย่าง

ไอเสีย

พอร์ต Dia

MM



ความเร็ว

ความดันที่แตกต่างกันสำหรับการไหลของอากาศขาเข้าที่แตกต่างกัน (M3/นาที) และกำลังเพลา (กิโลวัตต์)
0.1kgf/ซม.2 0.2kgf/ซม.2 0.3kgf/ซม.2 0.4kgf/cm2 0.5kgf/ซม.2 0.6kgf/cm2 0.7kgf/ซม.2 0.8kgf/cm2



RPM

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
NS3/นาที KW NS3/นาที กิโลวัตต์ NS3/นาที KW NS3/นาที KW NS3/นาที KW NS3/นาที KW NS3/นาที KW NS3/นาที KW



SL

7011



150

(6”)

700 12.99 3.30 น 11.87 5.90 11.77 8.60 11.45 11.20 10.98 13.80 10.09 16.40 9.56 19.00
800 16.23 3.80 15.11 6.80 14.78 9.80 14.54 12.80 13.90 15.70 13.33 18.70 12.80 21.70 12.11 24.70
1000 20.71 4.80 19.59 8.50 18.74 12.20 18.02 16.00 17.38 19.70 16.81 23.40 16.28 27.10 14.79 30.90
1200 24.88 5.70 24.11 10.00 น 23.25 14.50 22.52 19.00 21.88 23.40 21.31 27.90 20.78 32.40 19.28 36.90
1400 29.72 6.50 28.59 11.70 27.73 16.90 27.00 น 22.10 26.36 27.40 25.79 32.60 25.26 37.80 24.76 43.00 น
1600 33.20 7.40 32.07 13.40 31.21 19.30 น. 30.48 25.30 น. 29.84 31.30 29.27 37.20 28.74 43.20 28.24 49.20



SL

7018



200

(8”)

700 21.55 4.80 19.79 9.10 18.45 13.40 17.33 17.60 16.30 น. 18.50 14.80 19.50
800 26.22 5.50 25.46 10.40 24.12 15.30 น. 23.56 20.20 22.70 26.50 20.70 30.50
1000 32.54 6.90 30.79 13.00 น. 29.45 19.10 28.32 25.20 27.60 30.34 25.60 35.34
1200 39.87 8.30 น 38.12 15.60 36.77 22.90 35.65 30.20 34.90 35.60 32.63 40.60
1400 47.20 9.70 45.44 18.20 44.10 26.70 42.98 35.30 40.00 39.45 37.00 44.45
1600 54.53 11.00 น. 52.77 20.80 51.43 30.60 50.30 40.30 48.65 44.20 43.55 50.20









แบบอย่าง

ไอเสีย

พอร์ต Dia

MM



ความเร็ว

ความดันที่แตกต่างกันสำหรับการไหลของอากาศขาเข้าที่แตกต่างกัน (M3/นาที) และกำลังเพลา (กิโลวัตต์)
0.1kgf/ซม.2 0.2kgf/ซม.2 0.3kgf/ซม.2 0.4kgf/cm2 0.5kgf/ซม.2 0.6kgf/cm2 0.7kgf/ซม.2 0.8kgf/cm2



RPM

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
NS3/นาที KW NS3/นาที กิโลวัตต์ NS3/นาที KW NS3/นาที KW NS3/นาที KW NS3/นาที KW NS3/นาที KW NS3/นาที KW



SL

8016



200

(8”)

700 20.38 7.05 18.18 10.56 16.54 14.36 15.11 17.37 13.90 21.58 12.80 25.78
850 25.87 8.56 23.67 13.38 22.02 17.44 20.60 21.10 19.39 26.20 18.29 31.30
1000 31.35 10.08 29.16 15.09 27.51 20.52 26.09 24.82 24.88 30.82 23.78 36.82 22.72 42.83 21.80 48.83
1150 36.84 11.59 34.65 17.35 33.00 น 23.59 31.57 28.54 30.37 35.45 29.27 42.35 28.21 49.25 27.29 56.15
1250 40.50 12.60 38.30 18.86 36.66 25.65 35.23 31.02 34.02 38.53 32.93 46.03 31.87 53.53 30.95 61.04
1400 45.99 14.11 43.79 21.12 42.15 28.72 40.72 34.75 39.51 43.15 38.41 51.55 37.35 59.96 36.44 68.36
1500 49.65 15.11 47.45 22.63 45.80 30.78 44.38 37.23 43.17 46.23 42.07 55.24 41.01 64.24 40.10 73.24



SL

8024



250

(10”)

700 30.85 9.34 27.73 14.94 25.32 20.92 23.29 25.74 21.54 32.04 19.95 38.33
850 39.07 11.34 35.95 18.14 33.54 25.41 31.51 31.26 29.76 38.90 28.17 46.54
1000 47.29 13.34 44.17 21.34 41.76 29.89 39.73 36.77 37.98 45.77 36.39 54.76
1150 55.51 15.34 52.39 24.54 49.98 34.37 47.95 42.29 46.20 52.63 44.61 62.97
1250 60.99 16.67 57.87 26.67 55.46 37.36 53.43 45.97 51.68 57.21 50.09 68.45
1400 69.21 18.67 66.09 29.87 63.68 41.85 61.65 51.48 59.90 64.27 58.31 76.66
1500 74.69 20.01 71.57 32.00 69.16 44.84 67.13 55.16 65.38 68.65 63.79 82.14







แบบอย่าง

พอร์ตไอเสีย

Dia

(MM)



ความเร็ว

ความดันที่แตกต่างกันสำหรับการไหลของอากาศขาเข้าที่แตกต่างกัน (M3/นาที) และกำลังเพลา (กิโลวัตต์)
0.1kgf/ซม.2 0.2kgf/ซม.2 0.3kgf/ซม.2 0.4kgf/cm2 0.5kgf/ซม.2 0.6kgf/cm2 0.7kgf/ซม.2 0.8kgf/cm2



RPM

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
NS3/นาที KW NS3/นาที กิโลวัตต์ NS3/นาที KW NS3/นาที KW NS3/นาที KW NS3/นาที KW NS3/นาที KW NS3/นาที KW





SL

9020





250

(10”)

700 34.83 10.06 31.68 16.32 29.26 23.00 น. 27.20 28.40 25.44 35.35 23.81 42.31
850 43.92 12.22 40.77 19.82 38.35 27.93 36.29 34.48 34.53 42.93 32.89 51.38
1000 53.01 14.37 49.86 23.32 47.43 32.86 45.37 40.57 43.62 50.50 41.98 60.44 40.47 70.38 39.13 80.32
1150 62.09 16.53 58.94 26.82 56.52 37.79 54.46 46.65 52.70 58.08 51.07 69.51 49.55 80.94 48.22 92.37
1250 68.15 17.96 65.00 29.15 62.58 41.08 60.52 50.71 58.76 63.13 57.13 75.55 55.61 87.98 54.28 100.40
1400 77.24 20.12 74.09 32.64 71.66 46.01 69.60 56.79 67.85 70.71 66.21 84.62 64.70 98.54 63.36 112.45
1500 83.30 21.56 80.15 34.98 77.72 49.30 75.66 60.85 73.91 75.76 72.27 90.67 70.76 105.57 69.42 120.48







SL

9030







300

(12”)

700 52.65 13.82 48.12 23.54 44.68 33.83 41.78 42.20 39.24 52.61 36.97 63.01
850 66.25 16.79 61.71 28.58 58.27 41.08 55.37 51.24 52.83 63.88 50.57 76.52
1000 79.84 19.75 75.31 33.62 71.86 48.32 68.96 60.28 66.43 75.15 64.16 90.02
1150 93.43 22.71 88.90 38.67 85.46 55.57 82.56 69.33 80.02 86.43 77.75 103.52
1250 102.49 25.67 97.96 43.71 94.52 62.82 91.62 78.37 89.08 97.70 86.82 117.03
1400 116.09 27.65 111.56 47.07 108.11 67.65 105.21 84.40 102.68 105.21 100.41 126.03
1500 125.15 29.62 120.62 50.44 117.18 72.49 114.28 90.43 111.74 112.73 109.47 135.03
แบบอย่าง

พอร์ตไอเสียDia

(MM)



ความเร็ว

ความดันที่แตกต่างกันสำหรับการไหลของอากาศขาเข้าที่แตกต่างกัน (M3/นาที) และกำลังเพลา (กิโลวัตต์)
0.1kgf/ซม.2 0.2kgf/ซม.2 0.3kgf/ซม.2 0.4kgf/cm2 0.5kgf/ซม.2 0.6kgf/cm2 0.7kgf/ซม.2 0.8kgf/cm2



RPM

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
NS3/นาที KW NS3/นาที กิโลวัตต์ NS3/นาที KW NS3/นาที KW NS3/นาที KW NS3/นาที KW NS3/นาที KW NS3/นาที KW





SL

10027





300

(12”)

800 74.04 17.21 69.22 29.60 65.60 42.71 62.59 53.39 59.88 66.58 57.57 79.77
900 79.06 19.36 74.24 33.30 70.63 48.05 67.61 60.07 64.90 74.90 62.59 89.74
1000 89.11 21.51 84.29 37.00 80.67 53.39 77.66 66.74 74.95 83.23 72.64 99.71 70.32 116.19 68.32 132.68
1100 99.16 23.66 94.34 40.70 90.72 58.73 87.70 73.42 84.99 91.55 82.68 109.68 80.37 127.81 78.36 145.94
1250 114.23 26.89 109.41 46.25 105.79 66.74 102.77 83.43 100.06 104.03 97.75 124.64 95.44 145.24 93.43 165.85
1400 129.30 30.11 124.47 51.80 120.86 74.74 117.84 93.44 115.13 116.52 112.82 139.59 110.51 162.67 108.50 185.75




SL

10034



350

(14”)

800 94.08 20.95 88.39 36.78 84.08 53.48 80.41 67.13 77.24 83.75 74.33 100.37
900 100.42 23.57 94.72 41.38 90.41 60.17 86.74 75.52 83.57 94.22 80.66 112.92
1000 113.08 26.19 107.38 45.98 103.07 66.85 99.40 83.91 96.24 104.69 93.32 125.47
1100 125.74 30.12 120.04 52.87 115.74 76.88 112.06 96.50 108.90 120.39 105.99 144.28
1250 144.73 34.05 139.04 59.77 134.73 86.91 131.06 109.09 127.89 136.10 124.98 163.10
1400 163.73 36.67 158.03 64.37 153.72 93.59 150.05 117.48 146.89 146.56 143.97 175.65

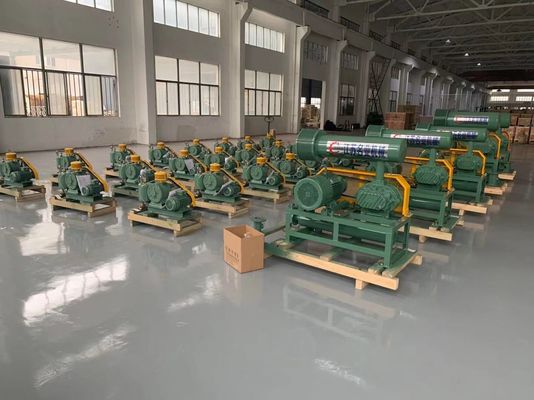

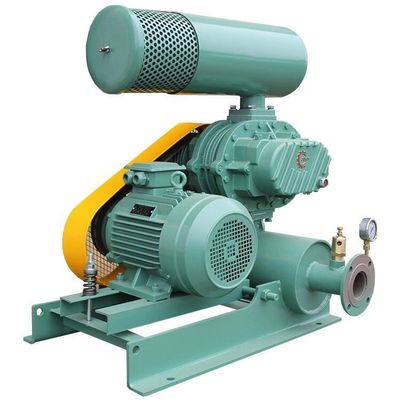

โครงสร้างที่มีเสียงรบกวนต่ำ Sl4005 Air Root Blower Three Lobe Double Oil Tank 12



รายละเอียดการติดต่อ
Jiangsu Sinocoredrill Exploration Equipment Co., Ltd

ผู้ติดต่อ: Amelia

โทร: 86-18051930311

แฟกซ์: 86-510-82752846

ส่งคำถามของคุณกับเราโดยตรง (0 / 3000)

ผลิตภัณฑ์อื่น ๆ
