รายละเอียดสินค้า:
|
ชื่อ: | แหวนหยุดตัวยกแกนตัวยกหลัก | ขนาด: | BQ NQ HQ PQ |
---|---|---|---|
พิมพ์: | ร่องตะกร้า | HS: | 7326909000 |
ใบสมัคร: | การเจาะแกน Wireline | ISO9001: | ตกลง |
แสงสูง: | ตัวยกแกน iso9001,ตัวยกแกน sinocoredrill |

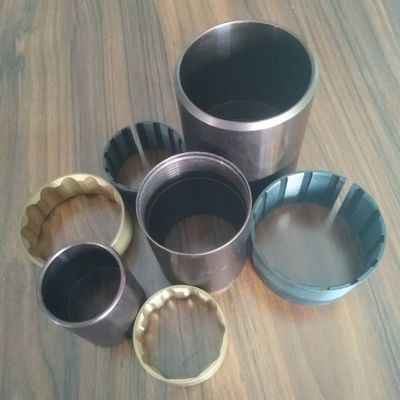

BNHP Core Drilling Wireline Core Barrel Core Lifter, Core Lifter Case Stop Ring

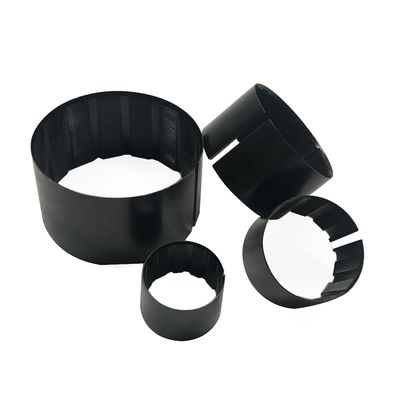

ตัวยกหลัก:
ตัวยกหลักถูกวางไว้บนเคส corelifter ที่มี taper boday ซึ่งจะต้องมีความยืดหยุ่นที่ดีและทนต่อการสึกหรอ โดยทั่วไปทำจากเหล็กโครเมี่ยม 40 # หรือเหล็กแมงกานีส 65 # และการอบชุบด้วยความร้อน Corelifter ส่วนใหญ่จะใช้สำหรับการเจาะเพชร .

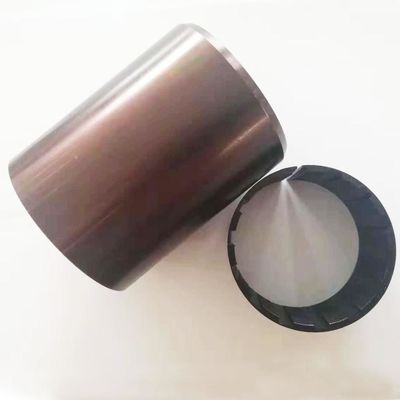

เคสหลัก lllifter:
ผลิตภัณฑ์ที่ผ่านการอบชุบด้วยความร้อน ตัวเลือกโครเมียมด้านในช่วยยืดอายุการใช้งาน
เคสตัวยกแกนเชื่อมต่อกับท่อด้านในและบรรจุคอร์ลิฟเตอร์ไว้ในซ็อกเก็ตเรียวซึ่งควบคุมการเคลื่อนไหวของตัวยกแกน
เนื่องจากสายเจาะถูกยกขึ้นในระหว่างการเจาะแกน ตัวยกแกนตัวยกจะอยู่ที่ด้านในของดอกสว่านเพื่อถ่ายโอนภาระการดึงกลับจากสายสว่านไปยังตัวยกแกนจนกว่าตัวอย่างแกนจะขาด
แหวนหยุด:
จุดประสงค์คือการรักษาสปริงไว้
ข้อมูลจำเพาะ:
แบบอย่าง | รหัส (มม.) | OD (มม.) |
ตัวยกแกน HQ3 | 60.7 | 66.5 |
ตัวยกแกน HQ | 62.67 | 68.94 |
ตัวยกแกน HQ3 | 62.7 | 71.6 |
เคสตัวยกแกน HQ | 65.56 | 73.23 |
ตัวยกแกน PQ3 | 82.56 | 91.28 |
ตัวยกแกน PQ | 84.53 | 91.28 |
เคสตัวยกแกน PQ3 | 86.8 | 92.5 |
เคสตัวยกแกน PQ | 86.8 | 96.4 |
ขนาด: BQ NQ HQ PQ
ประเภทที่มีจำหน่าย: ตัวยกแกนร่อง, ตัวยกแกนแบบ Slotted, ตัวยกแกนเคลือบเพชร
ช่วง: แกนบาร์เรล
ประเภทแท่นขุดเจาะ: เครื่องเจาะแกน
ชุด | แบบอย่าง | ดอกสว่าน (มม.) | รีมเมอร์ | ท่อนอก | ยางใน | หน่วยน้ำหนัก | |||
เส้นผ่าศูนย์กลางภายใน | เส้นผ่านศูนย์กลางภายนอก | เพชรนอก | เส้นผ่านศูนย์กลางภายนอก | เส้นผ่าศูนย์กลางภายใน | เส้นผ่านศูนย์กลางภายนอก | เส้นผ่าศูนย์กลางภายใน | กก./ชุด | ||
Q Series Core Barrel | BQ | 36.5 | 59.5 | 60 | 57.2 | 46 | 42.9 | 38.1 | 45 |
NQ | 47.6 | 75.3 | 75.9 | 73 | 60.3 | 55.6 | 50 | 65 | |
HQ | 63.5 | 95.6 | 96 | 92.1 | 77.8 | 73 | 66.7 | 103 | |
PQ | 85 | 122 | 122.6 | 118 | 103 | 95.3 | 88.9 | 142 |
Sinocoredrill นำเสนอกลุ่มผลิตภัณฑ์ถังหลักแบบท่อเดี่ยวและแบบคู่และแบบสามท่อแบบครบวงจร ซึ่งจะให้ประสิทธิภาพที่เหนือกว่าและได้รับการฟื้นฟูอย่างเต็มรูปแบบจากตัวอย่างในการเจาะแกนเพชรทุกรูปแบบ
การใช้ระบบแบบมีสาย แกนจะถูกกู้คืนอย่างรวดเร็วโดยการดึงยางในโดยตรงผ่านสายสว่านแท่งไม้ยังคงอยู่ในรูจนกว่าจะจำเป็นต้องเปลี่ยนดอกสว่านมีข้อได้เปรียบด้านต้นทุนมากเมื่อเจาะหลุมลึกเพื่อสำรวจแร่
การประกอบกระบอกสูบแกนกลางประกอบด้วยกลุ่มท่อในและกลุ่มท่อนอก
กลุ่มยางในจะเก็บตัวอย่างแกนกลางระหว่างกระบวนการเจาะและไม่ขึ้นกับท่อน้ำเต้าส่วนนอก
กูร์ปท่อนอกจะอยู่ที่ก้นรูเสมอและบรรจุกลุ่มท่อในระหว่างกระบวนการเจาะ
ลวดสลิงแบบมาตรฐาน Double tube inner-tube gourp ประกอบด้วย Head Assembly, Inner tube, Core lifter case, Core lifter, Stop ring
กลุ่มท่อด้านนอกประกอบด้วยส่วนประกอบที่เหลือของกระบอกสูบหลัก: คัปปลิ้งล็อค, คัปปลิ้งอะแดปเตอร์, ท่อด้านนอก, วงแหวนลงจอด, ตัวกันโคลงท่อใน
Standard Wireline Double tube Core Barrels เหมาะอย่างยิ่งสำหรับการใช้งานในสภาพการเจาะส่วนใหญ่และพร้อมใช้งานในขนาดรูมาตรฐาน (B,N,H,P)
