อุปกรณ์ทดสอบการเจาะกรวยแบบพกพา

รูตื้นขนาดเส้นผ่านศูนย์กลาง 300 ~ 400 มม. แบบพกพา CPT ไฮดรอลิกแบบกรวย

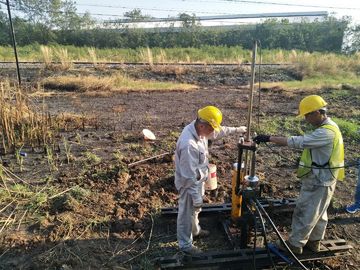

WYSB-20 เป็นอุปกรณ์ทดสอบ CPT ที่ประหยัดและมีน้ำหนักเบามากซึ่งแยกหน่วยกำลังไฮดรอลิกและชุดกระบอกไฮดรอลิกที่เชื่อมต่อกับท่อแรงดันสูงและข้อต่อไฮดรอลิกรวดเร็ว ขนาดน้ำหนักเบาจัดการได้ง่ายและสามารถเข้าถึงได้เกือบทุกที่ที่อุปกรณ์ขนาดใหญ่ไม่สามารถเข้าถึงได้โดยเฉพาะอย่างยิ่งสำหรับถนนรูตื้น นอกจากนี้ยังสามารถติดตั้งได้อย่างง่ายดายบนแพลตฟอร์มใหม่หรือที่มีอยู่แล้วอย่างหลากหลายเช่นยานพาหนะขนส่งแชสซีติดตามรถยนต์ลากจูงเรือบรรทุก ฯลฯ นอกจากนี้ยังสามารถติดตั้งได้ง่ายบนแพลตฟอร์มใหม่หรือที่มีอยู่เช่นยานพาหนะขนส่ง แชสซีที่ถูกติดตามรถยนต์ลากจูงเรือบรรทุก ฯลฯ

ส่วนประกอบไฮดรอลิกคุณภาพสูงและส่วนประกอบอื่น ๆ ช่วยให้มั่นใจว่าอุปกรณ์มีประสิทธิภาพที่เสถียรและเชื่อถือได้ ใช้การออกแบบที่อุณหภูมิสูงเพื่อป้องกันการรับประกันอายุการใช้งานและประสิทธิภาพของอุปกรณ์ภายใต้สภาพอากาศที่มีอุณหภูมิสูง

สามารถกำหนดค่าด้วยอุปกรณ์เสริมสำหรับการทดสอบดินในแหล่งกำเนิดเช่น CPTU, PMT, DMT, VST, WVT

การทดสอบในแหล่งกำเนิดเช่นการทดสอบความดันรูขุมขน (CPTU) และการทดสอบใบพัดตัด (VCT)

ข้อกำหนดทางเทคนิคหลัก:

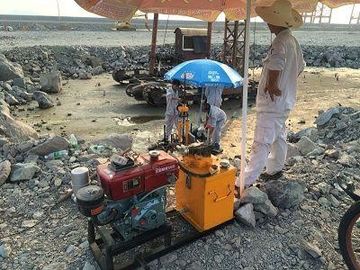

เครื่องยนต์: เครื่องยนต์ดีเซลสูบเดียว 1105 ระบายความร้อนด้วยน้ำในแนวนอนระบายความร้อนด้วยน้ำสี่จังหวะ

กำลังไฟ - ความเร็ว: 13.2KW-2200r / นาที

CPT อุปกรณ์กระบอกไฮดรอลิก: จัดอันดับแรงบุก 200KN; จัดอันดับแรงสกัด 230KN; จังหวะ 550mm สำหรับการเพิ่มขึ้นอย่างรวดเร็ว

รูปแบบของหลอด Probe: หัวตรวจวัดเชิงกลแบบอัตโนมัติหรือแผ่นเสริมปลั๊กอิน

จัดการแบบฟอร์ม: ออกแบบรถเข็น

น้ำหนัก: 400 กก. (ไม่รวมอุปกรณ์เสริม)

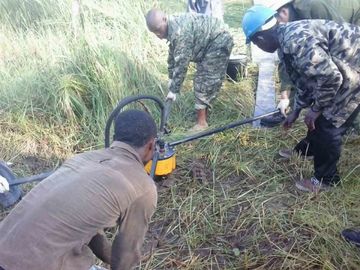

แบบฟอร์มยึด: สมอไฮดรอลิก

รูปแบบสมอพื้นดิน: สมอเดียวหรือหลายใบ

เส้นผ่าศูนย์กลางสมอ (มม.): 300 ~ 400

อุณหภูมิสภาพแวดล้อมการทำงาน: –25 C ° -45C °

จับคู่โพรบ: 10 ซม. ² หรือ 15 ซม. ² ของโพรบบริดจ์เดี่ยวและคู่, โพรบใบพัดไฟฟ้า, หัวแรงดันน้ำของรูพรุน (ผู้ผลิตในยุโรปและอเมริกาทุกคนสามารถจับคู่ได้)

เครื่องมือวัด: เครื่องมือการเจาะข้อมูลกรวยอัตโนมัติ (ผู้ผลิตต่างประเทศทั้งหมดในยุโรปและอเมริกาสามารถจับคู่ได้)

ข้อมูลจำเพาะของโพรบ (มม.): โพรบแบบไม่มีรอยต่อที่มีความแข็งแรงสูงหนึ่งΦ32 ~ Φ42 (อุปกรณ์เสริม)
