รายละเอียดสินค้า:
|
ชื่อผลิตภัณฑ์: | แท่นขุดเจาะทิศทางแนวนอน | ประเภทพลังงาน: | ไฮดรอลิ |
---|---|---|---|
Max. แม็กซ์ Push capacity ผลักดันความจุ: | 280KN (62944 ปอนด์) | แรงบิดจัดอันดับ: | 10000 N · M (7370 lbf · ft) |
แบบ: | FDP-28 | วัสดุ: | เหล็กแข็งมาก |
แสงสูง: | hdd horizontal directional drilling,horizontal directional drilling machine |

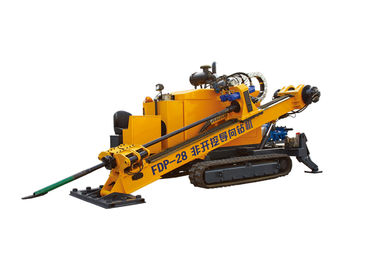

แท่นขุดเจาะทิศทางการขุดไฮดรอลิกเต็มพร้อมแรงบิดสูงตีนตะขาบ
The FDP-28 horizontal directional drilling rig is driven with full hydraulic system. แท่นขุดเจาะทิศทางแนวนอน FDP-28 ขับเคลื่อนด้วยระบบไฮดรอลิกเต็มรูปแบบ Propelled with its own crawlers. ขับเคลื่อนด้วยซอฟต์แวร์รวบรวมข้อมูลของตัวเอง With reasonable structure, easy operation, high efficiency; ด้วยโครงสร้างที่เหมาะสมใช้งานง่ายมีประสิทธิภาพสูง main hydraulic components, motor and mud pump all selected and adopted from domestic famous-brand products as auxiliary equipemts; ส่วนประกอบไฮดรอลิกหลักมอเตอร์และโคลนปั๊มทั้งหมดที่เลือกและนำมาใช้จากผลิตภัณฑ์แบรนด์ที่มีชื่อเสียงในประเทศเป็นอุปกรณ์เสริม; with durable rubber belts of crawlers, the rig is suitable for moving in the city with no injury of pavement. ด้วยสายพานยางที่ทนทานของตีนตะขาบซอฟต์แวร์นี้เหมาะสำหรับการเคลื่อนย้ายในเมืองโดยไม่ได้รับบาดเจ็บจากทางเท้า And the rig could get on and off standard trailer on its own and it is quick and convenient for transportation and allocation. และแท่นขุดเจาะสามารถขึ้นและลงเทรลเลอร์มาตรฐานได้ด้วยตัวเองและรวดเร็วและสะดวกสำหรับการขนส่งและการจัดสรร With low center of gravity, the rig is durable and reliable and in good stability with graceful structure. ด้วยจุดศูนย์ถ่วงต่ำแท่นขุดเจาะจึงมีความทนทานและเชื่อถือได้และมีเสถียรภาพที่ดีพร้อมโครงสร้างที่สง่างาม
ส่วนประกอบหลักและส่วนประกอบเสริมได้รับการคัดเลือกและนำมาใช้จากผลิตภัณฑ์แบรนด์ดังทั้งในและต่างประเทศ
นำพลังที่แข็งแกร่งและเสียงรบกวนต่ำของเครื่องยนต์ดีเซล Cummins มาใช้ซึ่งเหมาะสำหรับการใช้งานในเมือง
ด้วยแรงบิดสูงและประสิทธิภาพการทำงานที่มั่นคงหัวสว่านถูกขับเคลื่อนด้วยมอเตอร์ขนานสี่ตัวในสองความเร็ว
ด้วยการควบคุมระยะไกลแบบใช้สายชุดประกอบแทร็กใช้งานง่าย
The mud pump is driven hydraulically with mechanical gear shift/stepless speed change. ปั๊มโคลนถูกขับเคลื่อนด้วยระบบไฮดรอลิกโดยการเปลี่ยนเกียร์เชิงกล / การเปลี่ยนความเร็วแบบไม่เป็นขั้นตอน The displacement could be adjusted flexibly according to different geological conditions and performance techniques. การกระจัดสามารถปรับได้อย่างยืดหยุ่นตามสภาพทางธรณีวิทยาและเทคนิคการปฏิบัติที่แตกต่างกัน
นำก้านขนาดเส้นผ่านศูนย์กลาง 73 มม. และความยาว 3 เมตรเครื่องมือเจาะมีความสมบูรณ์ในอุปกรณ์เสริมที่ตรงกันและสามารถผลิตได้ตามความต้องการของลูกค้าอย่างผิดปกติ
พร้อมกับแขนไฮดรอลิกอุปกรณ์สามารถปรับได้เพื่อความสมดุลและความมั่นคงด้วยความสะดวกสบายและความสะดวกสบาย
แต่ละหน่วยของการประมวลผลโคลนใช้วิธีการฉีดและการไหลเวียนของการจัดเก็บวิธีการเพิ่มประสิทธิภาพและความเข้มของแรงงานจะลดลง
ข้อมูลทางเทคนิค FDP-28 / FDP / 28Z
เครื่องจักรหลัก |
|
พลังของเครื่องยนต์ |
132KW (177HP) @ 2200R / นาที |
Max. แม็กซ์ Push capacity ผลักดันความจุ |
280KN (62944 ปอนด์) |
Max. แม็กซ์ Pull capacity ดึงความจุ |
280KN (62944 ปอนด์) |
แรงบิดจัดอันดับ |
10000 N · M (7370 lbf · ft) |
แกนหมุนรอบต่อนาที |
ต่ำกว่า 0-56r / นาที |
สูง 0-112r / นาที |
|
การให้อาหารโรคหลอดเลือดสมอง |
3300 มม. (130 นิ้ว) |
เส้นผ่านศูนย์กลางของรูนำ |
130 มม. (5.12 นิ้ว) |
มุมการเจาะ |
0 ° 20 ° |
ความดันของระบบไฮดรอลิก |
20Mpa (2901 psi) |
ความเร็วในการเดินทาง |
2-2.6 km / h (6560-8528 ฟุต / ชม.) |
สไตล์โครงสร้าง |
รวมเข้ากับตัวรวบรวมยางและปั๊มโคลน |
ขนาด (L × W × H) |
5700 × 2100 × 2000 มม. (225 × 83 × 79 นิ้ว) |
น้ำหนัก |
8200 กก. (18080 ปอนด์) |
ปั๊มโคลน |
|
สเปค |
BW-250 |
Max. แม็กซ์ Discharge ปล่อย |
250 ลิตร / นาที (66US แกลลอน / นาที) |
แรงกดสูงสุด |
10 Mpa (1,450 ปอนด์ต่อตารางนิ้ว) |
ระบบกระบวนการโคลน |
|
ข้อมูลของเครื่องยนต์ |
เครื่องยนต์เบนซิน 4KW (5.4HP) |
พารามิเตอร์ปั๊ม |
KGP30, 30 M3/ ชม. (1059 ฟุต)3/ เอช) |
กำลังการผลิตโคลน |
6 ม3/ ชม. (212 ฟุต)3/ เอช) |
ถังโคลน |
2M3 (71 ฟุต)3/ เอช) |
เครื่องมือขุดเจาะและระบบเสริม |
|
คุณสมบัติของก้าน |
73 × 3000 มม. (2.87 × 118 นิ้ว) |
คู่มือบิต |
130 มม. (5.12 นิ้ว) |
สว่าน |
325; 400; 500; 600; 720mm (12.8; 15.7; 19.7; 23.6; 28.3 นิ้ว) |
ผู้จัดจำหน่าย |
40T (88200 ปอนด์) |
ติดตาม |
ส่วนเสริม |
