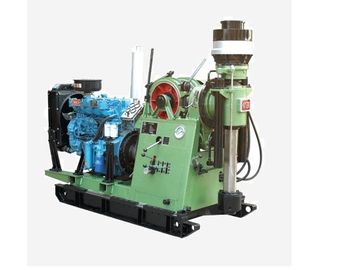

XY-2B แกนหมุนแกนหลักแกนสว่านเจาะแกนแกนแนวตั้ง

เครื่องเจาะแกนหลักแกนหลัก (XY-2)

IGeneral
XY-2 Core Drill ได้รับการออกแบบให้ทันสมัยขึ้นตามการพัฒนางานทางธรณีวิทยาเพื่อตอบสนองความต้องการของผู้ใช้ เป็นแท่นขุดเจาะหลักแกนหมุนชนิดใหม่
ใช้สำหรับการขุดเจาะสำรวจทางธรณีวิทยาทางวิศวกรรมการขุดเจาะอุทกธรณีวิทยาและการขุดเจาะพื้นฐานทางวิศวกรรมขนาดใหญ่รวมถึงการขุดเจาะหลักด้วยตะหลิวทังสเตนคาร์ไบด์และเพชรส่วนใหญ่

ลักษณะของแท่นขุดเจาะดังนี้
1. น้ำหนักเบาและง่ายต่อการโยกย้าย
2. การใช้กว้านลากผ่านนี้จะเอาชนะความผิดพลาดของสาย intertwine โดยพลการและรวดเร็วสวมออกจากกว้านวางใน lengthways.
3. การส่งผ่านสายพานใช้สำหรับระดับความเร็วสูงเพื่อให้เครื่องเจาะมีความนุ่มนวลในการก่อตัวไม่เรียบและลดความเสียหายของชิ้นส่วนและความล้มเหลวเชิงกลอื่น ๆ
4. ในรูแกนขนาดใหญ่
5. ด้วยช่วงความเร็วที่กว้างและมีขนาดใหญ่ในความเร็วต่ำเหมาะสำหรับงานวิศวกรรมทางธรณีวิทยาใต้ดินและการสำรวจน้ำ
6. แท่นวางมีเสถียรภาพในการขนย้ายและยึดมั่นในตำแหน่ง
7. เครื่องยนต์ดีเซล Deutz F3L 912 หรือมอเตอร์ไฟฟ้าขนาด 22Kw ที่คุณเลือก
II ข้อกำหนด
1. ความสามารถในการขุดเจาะ
ประเภทการขุดเจาะ: ความลึกของการเจาะ
การเจาะรูพื้นฐาน: 100 เมตร (328 ฟุต)
การขุดเจาะอุทกธรณีวิทยา: 150 เมตร (492 ฟุต)
เจาะหลัก: 600 เมตร (1968 ฟุต)

2. Rotator
ประเภทของเครื่องยนต์ไฟฟ้า: ดีเซลมอเตอร์ไฟฟ้า
ความเร็วบวก (r / min): 92; 152; 230; 330; 293; 485; 734; 1056 92; 152; 230; 330; 293; 485; 734; 1056
ความเร็วเชิงลบ (r / min): 81; 258 81; 258
แม็กซ์ แรงบิดของแกนหมุน: 2.1 KNm (1548 lbf ft) 2.1 KN m (1548 lbf ft)
แกน I. D: 93 มม. (3.66 นิ้ว) 93 มม. (3.66 นิ้ว)
3. รอก
กำลังยก (หนึ่งในสามของเชือก) ------------- 31300; 12600; 8800 N (7034; 2831; 1978 lbf)
ความเร็วในการยกของเชือกลวด (เชือกสาม) ----- 0.64; 1.05; 1.6; 2.3 m / s (2.1; 3.44; 5.25; 7.54 inch / s)
ลวดสลิง --------------------------------------------- 12.5 มม. (0.49 นิ้ว )
กลองเส้นผ่าศูนย์กลาง -------------------------------------------------- 194 มม. (7.64 นิ้ว)
ขอบเบรค ---------------------------------------------- 360 มม. (14.17 นิ้ว )
ความยาวกลอง ---------------------------------------------- 150 มม. (5.91 นิ้ว)
ความกว้างแถบเบรก ----------------------------------------- 90 มม. (3.54 นิ้ว)
กำลังการผลิตดรัม ------------------------------------------ 80 ม. (262.4 ฟุต)
4. อุปกรณ์การเดินทาง
กระบอกสูบ retraction --------------------------- 600 มม. (23.62 นิ้ว)
ระยะห่างระหว่างแท่นเจาะและรู ------------------- 420 มม. (16.54 นิ้ว)
5. ระบบอัดแรง
หมายเลขกระบอก ------------------------------------------- 70 มม. (2.76 นิ้ว )
แกนกระบอกสูบ -------------------------------------- 35 มม. (1.38 นิ้ว)
แม็กซ์ ความดัน -------------------------------------- 45 KN (10116 lbf)
แม็กซ์ กำลังยก ------------------------------------- 60 KN (13488 lbf)
จังหวะกระบอก ------------------------------------ 550 มม. (21.65 นิ้ว)
6. ปั้มน้ำมัน
ประเภท: CBF-E416-AL
ความคลาดเคลื่อน ------------------------------------------- 16 ลิตร / นาที (4.22 แกลลอนต่อนาที)
ความเร็ว (r / นาที) ---------------------------------------- 1500
ความดันการทำงาน ---------------------------------- 8 Mpa (1160 psi)
แม็กซ์ ความดัน --------------------------------------- 20 Mpa (2901 psi)
7. ดอกสว่าน

BQ / NQ / HQ

8. เครื่องยนต์กำลังไฟ
เครื่องยนต์ดีเซล Deutz F3L 912 28KW (37.5HP) 1500 รอบต่อนาที
มอเตอร์ไฟฟ้า Y180L-4 22KW (29.5HP) 1470 รอบต่อนาที
9. ขนาด (กว้าง x สูง x สูง) ------------------------------- 2177 × 950 × 1863 มม. (85.71 × 37.40 × 73.35 นิ้ว)
10. น้ำหนักของสว่าน (ไม่มีชุดขับเคลื่อน) -------------- ประมาณ 950 กก
